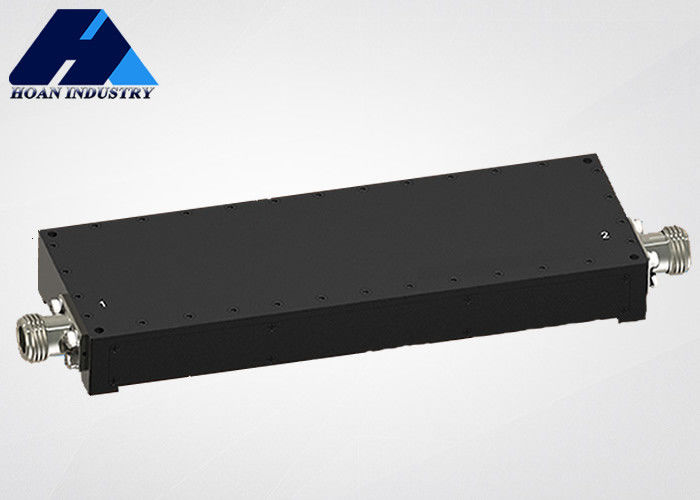

960 a 1225MHz Filtri di banda RF UHF VUF 50W Filtro di cavità RF JT-QTF-1092-N

Dettagli del prodotto

frequenza di banda di passaggio:

960MHz 1225MHz

Perdita di inserimento:

≤1dB

Rifiuto:

≥40dB@860MHz,≥20dB@930MHz ≥30dB@1255MHz,≥45dB@1325MHz,≥55dB@1477MHz

Vswr:

≤ 1.3

Potere medio:

≥ 150 W

Impedenza:

50Ω

Tipo di interfaccia:

N-K

Temperatura di funzionamento:

-55°C ≈ 85°C

Dimensioni esterne:

226 × 62 × 22 mm

Peso:

320g

Evidenziare:

Filtri di banda UHF VUF RF

Filtri a banda RF da 50 W

Filtri a banda RF da 1225 MHz

Termini di pagamento e di spedizione

Quantità di ordine minimo

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Prodotti correlati

2200~220 MHz Filtro di banda passante a bassa perdita di inserzione a guida d'onda personalizzato JT-QTF-2230-MCX

Ottieni il miglior prezzo

1575.42 MHz filtro di banda a bassa perdita di inserzione JT-QTF-1575-MCX-1

Ottieni il miglior prezzo

JT-QTF-1575-MCX Filtro di banda di cavità a guida d'onda personalizzato a bassa perdita di inserimento

Ottieni il miglior prezzo

JT-QTF-1501-KFD Filtro a banda personalizzato con impedenza di 50Ω e interfaccia N-KFD

Ottieni il miglior prezzo

Contattaci

86-29-88292913

Contatta ora

Descrizione del prodotto

Riassunto

Il filtro a cavità JT-QTF-1092-N è un filtro a bandapass utilizzato per selezionare le bande di frequenza del segnale, limitare la larghezza di banda del segnale di ingresso, sopprimere il rumore e migliorare il rapporto segnale/rumore.

Utilizzato principalmente per la selezione delle frequenze nei sistemi di comunicazione militari e può anche essere utilizzato per sopprimere le interferenze nei sistemi di comunicazione civili.

Caratteristica

Basse perdite di inserimento, alta soppressione, elevata capacità di alimentazione e alta affidabilità.

960 a 1225MHz Filtri di banda RF UHF VUF 50W Filtro di cavità RF JT-QTF-1092-N 0

Parametro principale

frequenza di banda di passaggio	960MHz 1225MHz
perdita di inserimento	≤ 1 dB
rifiuto	≥ 40 dB @ 860 MHz, ≥ 20 dB @ 930 MHz ≥30dB@1255MHz,≥45dB@1325MHz,≥55dB@1477MHz
VSWR	≤ 1.3
potenza media	≥ 150 W
impedenza	50Ω
tipo di interfaccia	N-K
temperatura di funzionamento	-55°C ≈ 85°C
dimensioni esterne	226 × 62 × 22 mm
peso	320 g
