JT-QTF-1268-MCX Filtro per la cavità Filtro di banda a bassa perdita di inserimento con guida d'onda personalizzata

Filtro per la cavità della guida d'onda personalizzato

Filtro di cavità a bassa perdita di inserimento

JT-QTF-1268-MCX filtro a cavità

Contattaci

Chiedi un preventivo

JT-QTF-1268-MCX Filtro per la cavità Filtro di banda a bassa perdita di inserimento con guida d'onda personalizzata

Dettagli del prodotto

Frequenza centrale:

f0=1268MHz

Larghezza di banda di 1 dB:

≥ 20 MHz

perdita di inserimento di frequenza centrale:

≤ 0,95 dB

Vswr:

≤ 1,3@f0±10MHz

Impedenza:

50Ω

Tipo di interfaccia:

MCX-K

Temperatura di funzionamento:

-55°C ≈ 85°C

Dimensioni esterne:

81.6 × 52 × 20 mm

Peso:

112g

Rifiuto:

≥ 60dB@1.1GHz, ≥ 65dB@1.38GHz, ≥ 30dB@f0±40MHz

Potere medio:

Evidenziare:

Filtro per la cavità della guida d'onda personalizzato

Filtro di cavità a bassa perdita di inserimento

JT-QTF-1268-MCX filtro a cavità

Termini di pagamento e di spedizione

Quantità di ordine minimo

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Prodotti correlati

2200~220 MHz Filtro di banda passante a bassa perdita di inserzione a guida d'onda personalizzato JT-QTF-2230-MCX

Ottieni il miglior prezzo

1575.42 MHz filtro di banda a bassa perdita di inserzione JT-QTF-1575-MCX-1

Ottieni il miglior prezzo

JT-QTF-1575-MCX Filtro di banda di cavità a guida d'onda personalizzato a bassa perdita di inserimento

Ottieni il miglior prezzo

JT-QTF-1501-KFD Filtro a banda personalizzato con impedenza di 50Ω e interfaccia N-KFD

Ottieni il miglior prezzo

Contattaci

86-29-88292913

Contatta ora

Descrizione del prodotto

Riassunto

Il filtro a cavità JT-QTF-1268-MCX è un filtro di bandapass utilizzato per selezionare bande di frequenza del segnale, limitare la larghezza di banda del segnale di ingresso, sopprimere il rumore e migliorare il rapporto segnale/rumore.

Utilizzato principalmente nei sistemi militari di navigazione e comunicazione Beidou e può essere utilizzato anche nei sottosistemi civili di navigazione e comunicazione Beidou.

Caratteristica

Piccole dimensioni, peso leggero, forte adattabilità ambientale e alta affidabilità.

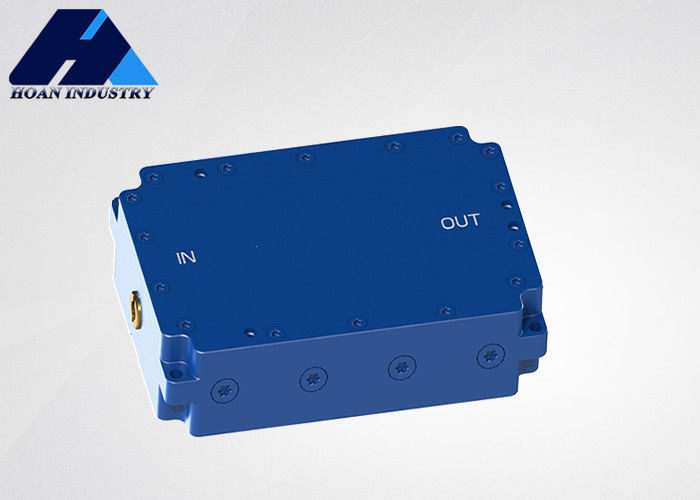

JT-QTF-1268-MCX Filtro per la cavità Filtro di banda a bassa perdita di inserimento con guida d'onda personalizzata 0

Parametro principale

frequenza centrale	f0=1268MHz
larghezza di banda di 1 dB	≥ 20 MHz
perdita di inserimento di frequenza centrale	≤ 0,95 dB
rifiuto	≥ 60dB@1.1GHz, ≥ 65dB@1.38GHz, ≥ 30dB@f0±40MHz
VSWR	≤ 1,3@f0±10MHz
potenza media	1W
impedenza	50Ω
tipo di interfaccia	MCX-K
temperatura	-55°C ≈ 85°C
dimensioni esterne	81.6 × 52 × 20 mm
peso	112 g
