JT-QTF-1575-MCX Filtro di banda di cavità a guida d'onda personalizzato a bassa perdita di inserimento

filtro di passaggio di banda per la cavità personalizzato

JT-QTF-1575-MCX Filtro di banda di passaggio per cavità

bassa perdita di inserimento Filtro di passaggio di banda a cavità

Contattaci

Chiedi un preventivo

JT-QTF-1575-MCX Filtro di banda di cavità a guida d'onda personalizzato a bassa perdita di inserimento

Dettagli del prodotto

Frequenza centrale:

f0=1575.42MHz

Larghezza di banda di 1 dB:

≥ 3MHz

perdita di inserimento di frequenza centrale:

≤1.5dB

Vswr:

≤1,3@f0±1,5MHz

Rifiuto:

≥50dB@1545MHz ≥55dB@1645MHz

Impedenza:

50Ω

Tipo di interfaccia:

MCX-K

Temperatura di funzionamento:

-55°C ≈ 85°C

Dimensioni esterne:

86 × 60 × 27 mm

Peso:

130g

Evidenziare:

filtro di passaggio di banda per la cavità personalizzato

JT-QTF-1575-MCX Filtro di banda di passaggio per cavità

bassa perdita di inserimento Filtro di passaggio di banda a cavità

Termini di pagamento e di spedizione

Quantità di ordine minimo

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Prodotti correlati

2200~220 MHz Filtro di banda passante a bassa perdita di inserzione a guida d'onda personalizzato JT-QTF-2230-MCX

Ottieni il miglior prezzo

1575.42 MHz filtro di banda a bassa perdita di inserzione JT-QTF-1575-MCX-1

Ottieni il miglior prezzo

JT-QTF-1575-MCX Filtro di banda di cavità a guida d'onda personalizzato a bassa perdita di inserimento

Ottieni il miglior prezzo

JT-QTF-1501-KFD Filtro a banda personalizzato con impedenza di 50Ω e interfaccia N-KFD

Ottieni il miglior prezzo

Contattaci

86-29-88292913

Contatta ora

Descrizione del prodotto

Riassunto

Il filtro a cavità JT-QTF-1575-MCX è un filtro a bandapass utilizzato per selezionare le bande di frequenza del segnale, limitare la larghezza di banda del segnale di ingresso, sopprimere il rumore e migliorare il rapporto segnale/rumore.

Utilizzato principalmente nei sistemi militari di navigazione e comunicazione Beidou e può essere utilizzato anche nei sottosistemi civili di navigazione e comunicazione Beidou.

Caratteristica

Piccole dimensioni, peso leggero, forte adattabilità ambientale e alta affidabilità.

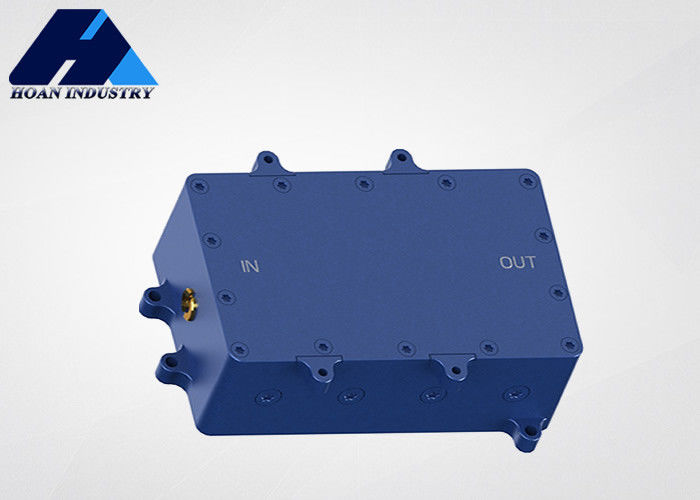

JT-QTF-1575-MCX Filtro di banda di cavità a guida d'onda personalizzato a bassa perdita di inserimento 0

Parametro principale

frequenza centrale

f0=1575.42MHz

larghezza di banda di 1 dB

≥ 3MHz

perdita di inserimento di frequenza centrale

≤ 1,5 dB

rifiuto

VSWR

≤1,3@f0±1,5MHz

potenza media

impedenza

50Ω

tipo di interfaccia

MCX-K

temperatura di funzionamento

-55°C ≈ 85°C

dimensioni esterne

86 × 60 × 27 mm

peso

130 g
