2200MHz 2310MHz filtro a doppia cavità JT-QF-2255-LBX con bassa perdita di inserimento

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

frequenza di banda di passaggio:

2200 MHz 2310 MHz

Perdita di inserimento:

≤ 0,3 dB

Rifiuto:

≥30dB@2000 MHz 2120MHz

Vswr:

≤1,35

Impedenza:

50Ω

Tipo di interfaccia:

uscita:LBX-J,input: pin

Temperatura di funzionamento:

-55°C ≈ 85°C

Dimensioni esterne:

158×78×37.8 mm

Peso:

420 g

Evidenziare:

2200MHz 2310MHz Cavità filtro di banda

Filtro a doppia cavità

JT-QF-2255-LBX

Descrizione del prodotto

Riassunto

Il filtro a doppia cavità JT-QF-2255-LBX è un filtro a bandapass utilizzato per selezionare le bande di frequenza del segnale, limitare la larghezza di banda del segnale di ingresso, sopprimere il rumore e migliorare il rapporto segnale/rumore.

Utilizzato principalmente per la selezione del segnale e la soppressione delle interferenze nei sistemi di comunicazione radar.

Caratteristica

Basse perdite di inserimento, peso leggero, forte adattabilità ambientale e elevata affidabilità.

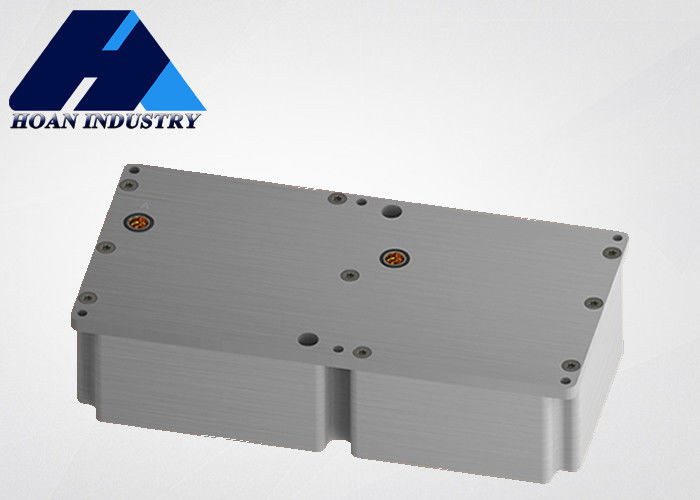

2200MHz 2310MHz filtro a doppia cavità JT-QF-2255-LBX con bassa perdita di inserimento 0

Parametro principale

frequenza di banda di passaggio	2200 MHz 2310 MHz
perdita di inserimento	≤ 0,3 dB
rifiuto	≥30dB@2000 MHz 2120MHz
VSWR	≤ 1.35
impedenza	50Ω
tipo di interfaccia	uscita:LBX-J,input:pin
temperatura di funzionamento	-55°C ≈ 85°C
dimensioni esterne	158×78×37.8 mm
peso	420 g
