JGX-1276D-176B Isolatore di vibrazione da corda di filo di ferro Curva di ammortizzazione progressiva non lineare Attrito Dissipazione energetica

JGX-1276D-176B Isolatore di vibrazione da corda di filo

Il JGX-1276D-176B è un isolante di vibrazione per funi in acciaio inossidabile progettato per apparecchiature industriali che richiedono un funzionamento costante sotto vibrazioni continue e carichi occasionali di impatto.La sua struttura interamente in metallo mantiene le prestazioni stabili a temperature estreme, umidità, sostanze chimiche, oli, ozono e polveri abrasive, senza parti di gomma o elastomeri da invecchiare o crepare.

Principio di funzionamento

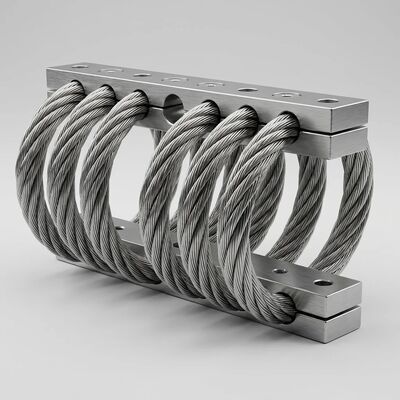

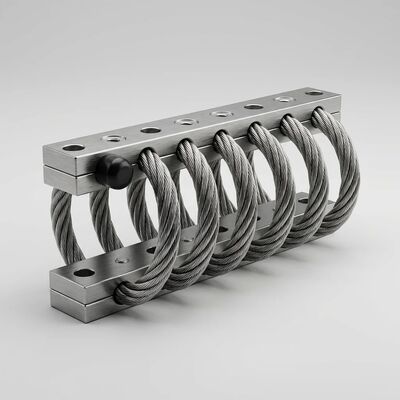

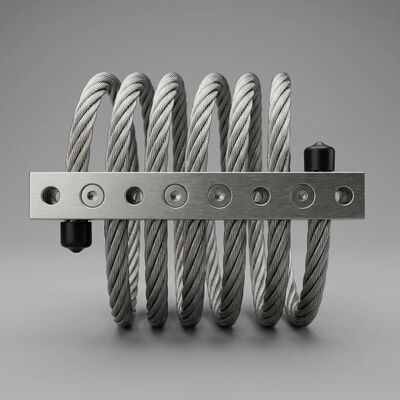

Ogni isolante è costituito da cavi in acciaio inossidabile con fili formati in anelli elicoidali tra due barre di supporto.mentre il contatto scorrevole tra i singoli fili converte l' energia meccanica in caloreQuesto doppio meccanismo fornisce sia il supporto del carico che l'attenuazione delle vibrazioni in un unico componente compatto.

Punti chiave di vendita

• Curva di smorzamento progressiva non lineare- l'isolatore risponde dolcemente alle vibrazioni di piccola ampiezza e diventa progressivamente più rigido con l'aumentare della deformazione, in modo che i disturbi luminosi vengano filtrati mentre gli urti gravi sono saldamente contenuti.
• Dissipazione dell'energia di attrito a secco autoregolatrice- la forza di ammortizzazione è generata naturalmente dal attrito tra i fili del cavo, si regola con l'intensità delle vibrazioni e non richiede fluidi, sigilli o manutenzione.
• Costruzioni in tutto metallo resistenti alla corrosione- il cavo in acciaio inossidabile abbinato a barre di alluminio o acciaio inossidabile offre una lunga durata di vita in ambienti esterni, marini e di lavaggio.

Specifica tecnica

Materiali e finitura

Le barre di ritenuta sono disponibili in acciaio inossidabile o in lega di alluminio.Le barre di alluminio possono essere rifinite con anodizzazione bianca per il servizio standard o anodizzazione dura per condizioni impegnative che richiedono una maggiore durezza superficialeI cavi sono fatti di filo di acciaio inossidabile 304.

Adattabilità all'ambiente

L'unità funziona in modo affidabile in un intervallo di temperatura di lavoro da -55°C a 120°C, con una frequenza naturale da 7Hz a 15Hz.attacco petrolifero e chimico, che lo rende adatto per installazioni all'aperto e aree di lavaggio.

Guida alla selezione

scegliere l'orientamento di montaggio e il materiale della barra in base al peso dell'apparecchiatura e alle condizioni ambientali.confermare la carica dinamica e la frequenza di vibrazione dell'applicazione prima della selezione in modo che l'isolatore funzioni entro il suo range di deflessione progettato.

Applicazioni

Adatti a pompe, ventilatori, compressori, generatori, motori, centrifughe, involucri elettronici, armadi di comunicazione, strumenti ottici,Le unità HVAC e gli strumenti di laboratorio che necessitano di protezione dalle vibrazioni trasmesse e dagli urti di movimentazione.
