Ammortizzatore di vibrazioni del cavo metallico

JGX-0240D-4.5A Isolatore di Vibrazioni per Cavo Metallico Assorbimento a Grande Spostamento Multi-Asse Smorzamento Indipendente dalla Frequenza

Name: JGX-0240D-4.5A Isolatore di Vibrazioni per Cavo Metallico Assorbimento a Grande Spostamento Multi-Asse Smorzamento Indipendente dalla Frequenza
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0240D-4.5A
Availability: InStock

Marchio:	Hoan
Numero di modello:	JGX-0240D-4.5A
MOQ:	10 pezzi
Termini di pagamento:	L/C,D/A,D/P,T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shaanxi, Cina

Certificazione:

ISO 9001:2015

Diametro della corda di filo:

4,5 millimetri

Numero di bobine:

Materiale a corda metallica:

acciaio inossidabile 304

Intervallo di temperatura operativa:

-70°C a +200°C

Rapporto di smorzamento:

≥15%

Gamma di frequenza naturale:

5-15 Hz

Evidenziare:

Assorbimento a Grande Spostamento Multi-Asse

Prestazioni di Smorzamento Indipendenti dalla Frequenza

Elevato Rating di Sicurezza a Trazione e Taglio

Descrizione del prodotto

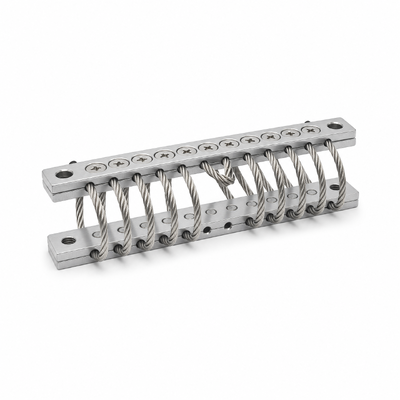

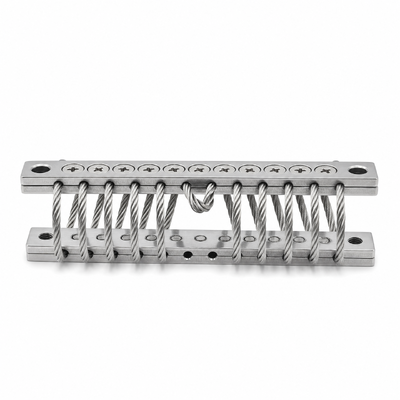

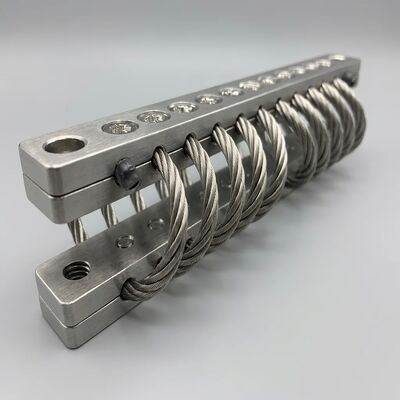

Ammortizzatore antivibrante in fune metallica JGX-0240D-4.5A — Soluzione di smorzamento industriale multiasse

Il JGX-0240D-4.5A è un ammortizzatore antivibrante in fune metallica di precisione che offreassorbimento di grandi spostamenti multiasseinsieme aprestazioni di smorzamento indipendenti dalla frequenza. Costruito attorno a un'architettura di fune metallica in acciaio inossidabile 304 a 8 spire abbinata a blocchi di montaggio in lega di alluminio 6061-T6, questo ammortizzatore gestisce deflessioni dinamiche simultaneamente sugli assi di compressione, taglio e rotazione, rendendolo una scelta affidabile per la protezione delle apparecchiature negli ambienti di automazione industriale, trasporto pesante, generazione di energia e produzione di precisione.

Dati di prestazione e convalida di laboratorio

Parametro	Valore misurato	Metodo di prova
Rapporto di smorzamento	≥15%	Metodo della larghezza di banda a semipotenza
Intervallo di frequenza naturale	5-15 Hz	Eccitazione a seno spazzato
Efficienza di isolamento alla risonanza	≥85%	Misurazione della trasmissibilità
Temperatura operativa	-70°C a +200°C	Cicli in camera termica
Vita a fatica	>10⁷ cicli a carico nominale	Test sinusoidale accelerato
Deriva dopo 10⁶ cicli	< 3%	Monitoraggio continuo

Ogni lotto di produzione è sottoposto a convalida tramite campionamento casuale secondo le linee guida ISO 10816 e ISO 1940. Le curve di trasmissibilità e i coefficienti di smorzamento sono documentati e disponibili su richiesta.

Scenari applicativi

Automazione industriale

I centri di lavorazione CNC, le celle di lavoro robotiche e le stazioni di ispezione automatizzate beneficiano dell'isolamento antivibrante multiasse che preserva l'accuratezza del posizionamento durante i cicli operativi ad alta velocità.

Trasporto pesante e logistica

L'elettronica di bordo, le unità di telemetria e le apparecchiature di monitoraggio su camion, vagoni ferroviari e veicoli per la movimentazione dei materiali richiedono una robusta protezione antivibrante contro gli urti indotti dalla strada e le vibrazioni continue a bassa frequenza.

Generazione di energia ed elettrica

La strumentazione dei gruppi elettrogeni, i moduli di monitoraggio delle turbine e le unità di condizionamento dell'alimentazione installate vicino a macchinari rotanti subiscono vibrazioni ad ampio spettro che richiedono un isolamento indipendente dalla frequenza.

Misurazione di precisione e laboratorio

Le bilance analitiche, gli interferometri laser e i sistemi di misurazione ottica raggiungono una maggiore ripetibilità di misurazione quando disaccoppiati dalle vibrazioni ambientali dell'edificio e dalle perturbazioni delle apparecchiature vicine.

Specifiche tecniche

Parametro	Specifiche
Numero di modello	JGX-0240D-4.5A
Diametro fune metallica	4,5 mm
Numero di spire	8
Capacità di carico (compressione)	0,5-2,5 kg
Capacità di carico (taglio)	0,3-1,8 kg
Materiale fune metallica	Acciaio inossidabile 304
Materiale blocco di montaggio	Lega di alluminio 6061-T6
Rapporto di smorzamento	≥15%
Intervallo di frequenza naturale	5-15 Hz
Efficienza di isolamento	≥85% alla risonanza
Filettatura di montaggio	M5
Peso unitario	Circa 35 g
Trattamento superficiale	Elettrolucidato
Conformità	ISO 10816, ISO 1940

Domande frequenti

In che modo lo smorzamento della fune metallica differisce dagli isolatori in gomma o a molla?

Gli isolatori in fune metallica utilizzano l'attrito a secco tra i singoli fili, che è intrinsecamente indipendente dalla frequenza e stabile alla temperatura. Gli isolatori in gomma presentano variazioni di rigidità dipendenti dalla frequenza e dalla temperatura. Gli isolatori a molla metallica forniscono uno smorzamento intrinseco trascurabile e richiedono tipicamente smorzatori esterni. La fune metallica combina supporto strutturale e smorzamento in un unico elemento passivo.

Qual è la vita utile prevista del JGX-0240D-4.5A?

I test di laboratorio dimostrano una vita a fatica superiore a 10 milioni di cicli a carico nominale con una deriva delle prestazioni inferiore al 3%. In normali condizioni operative industriali, una vita utile di 8-12 anni è tipica prima che sia raccomandata la sostituzione.

Questo isolatore può essere utilizzato in installazioni esterne?

Sì. La fune metallica SS304 e il trattamento superficiale elettrolucidato forniscono un'adeguata resistenza alla corrosione per la maggior parte degli ambienti industriali esterni. Per atmosfere costiere o chimicamente aggressive, fare riferimento alla nostra variante di grado marino con costruzione in acciaio inossidabile 316L.
