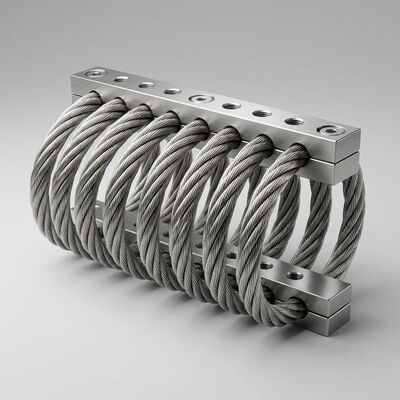

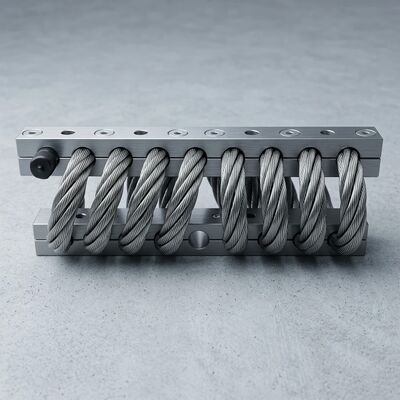

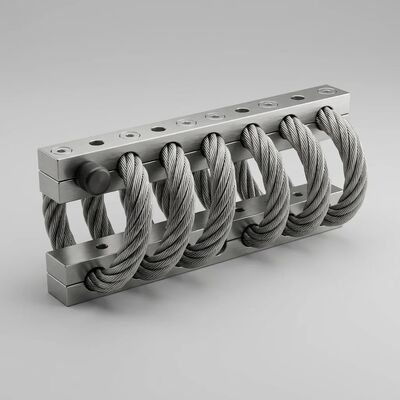

JGX-2228D-665B Isolatore di vibrazione non magnetico per fili di filo EMC-Safe

L'isolatore di vibrazione per funi di filo JGX-2228D-665B è progettato appositamente per applicazioni in cui la compatibilità elettromagnetica (EMC) e la pulizia del campo magnetico sono requisiti operativi critici.Questo modello della serie JGX-2228 utilizza 22Cavo a strati in acciaio inossidabile AISI 304 di diametro di 0,2 mm, in forma completamente ricotta,condizione non magnetica ️ filettato attraverso barre di ritenuta in lega di alluminio 6061-T6 per formare un gruppo di isolamento elicoidale a 8 cicli con un carico statico massimo di 665 kg in compressione.

La funzione di molla è creata dall'elasticità inerente alla flessione di un cavo preformato in un anello elicoidale.fornire una risposta iniziale conforme per l'isolamento dalle vibrazioni che si rigide progressivamente sotto carico crescente per evitare un eccessivo spostamento durante gli eventi di urtoLa funzione di ammortizzazione è il risultato dell'attrito relativo tra i singoli fili del cavo.La costruzione del filo 7*19 crea centinaia di punti di contatto tra fili in cui l'attrito di Coulomb converte l'energia meccanica dinamica in dissipazione termica distribuita a basso grado, meccanismo di gestione dell'energia senza manutenzione.

I cavi, che sono realizzati in acciaio inossidabile AISI 304 in condizioni di ricottura, presentano eccellenti caratteristiche impermeabili, eccezionale resistenza alla corrosione e stabile,prestazioni meccaniche prevedibiliCon la loro costruzione resistente alla corrosione e interamente in metallo, gli isolanti per vibrazioni di filo di Xi'an Hoan sono dispositivi a elevate prestazioni, stabili a livello ambientale, che non sono influenzati da temperature estreme,prodotti chimici, oli, ozono, radiazioni UV e materiali abrasivi.

Progettazione EMC-Safe & Non Magnetic

Gli isolatori di vibrazione convenzionali incorporano spesso leghe ferrosi, acciai inossidabili magnetici o componenti in acciaio incorporati che possono distorcere i campi magnetici locali,generare correnti di vortice in campi variabili nel tempoIl JGX-2228D-665B elimina questi rischi attraverso una selezione deliberata dei materiali basata sull'applicazione:

• Materiale per cavi non magnetici:Il cavo in acciaio inossidabile AISI 304 è fornito nella condizione di ricottura completa con permeabilità magnetica (μr) verificata inferiore a 1.02A questo livello il materiale è classificato come non magnetico e non produce alcuna distorsione misurabile nei campi magnetici diagnostici, compresi quelli utilizzati nelle suite di risonanza magnetica (1.5T-7T), microscopia elettronica,e impianti per magnetometri di precisione.
• Materiale di barre non magnetiche:L'alluminio 6061-T6 è intrinsecamente non magnetico con una permeabilità efficace pari a 1,0 (identico allo spazio libero).e nessuna firma magnetica residua dopo esposizione a forti campi esterni.
• Dispositivo passivo Emissioni zero:Il JGX-2228D-665B non contiene assolutamente nessun componente elettronico, nessun motore, nessun sensore e nessun elemento attivo di alcun tipo.Non genera né irradia interferenze elettromagnetiche su nessuna banda di frequenza.A differenza dei sistemi di cancellazione attiva delle vibrazioni, non richiede alimentazione, controller, circuito di feedback e non produce rumori di commutazione o emissioni armoniche.
• Nessuna formazione di anello di terra:quando specificato con barre di alluminio anodizzato duro (che formano uno strato superficiale di ossido di alluminio isolante elettricamente) e inserti non conduttivi opzionali,il JGX-2228D-665B fornisce un isolamento galvanico completo tra l'apparecchiatura isolata e la sua struttura di montaggioQuesto impedisce la formazione di cicli di terra che sono una fonte comune di ronzio e rumore a 50/60 Hz nei sistemi di misurazione sensibili.
• RF trasparente:La costruzione interamente in metallo utilizza materiali non ferrosi che non interagiscono con campi a radiofrequenza.La geometria elicoidale aperta dei loop del cavo minimizza anche qualsiasi potenziale di riflessione RF non intenzionale o effetti di risonanza cavità che possono verificarsi con strutture metalliche solide nei campi vicini all'antenna.

Tecnologia di dissipazione delle onde d'urto transitorie

Uno degli scenari più impegnativi nell'isolamento da vibrazioni è la gestione di impulsi di scossa transitori di breve durata.impulsi meccanici ad alta ampiezza che possono sopraffare gli ammortizzatori convenzionali prima che abbiano tempo di rispondereIl JGX-2228D-665B affronta questo problema attraverso una cascata intrinseca di dissipazione dell'energia da shock in più fasi che si attiva entro microsecondi dall'arrivo del fronte d'onda:

• Disparità di impedenza del fronte d'ondaUn impulso di scossa che attraversa la struttura di montaggio incontra la geometria del circuito del cavo come un improvviso cambiamento di impedenza meccanica.il cavo a più fili presenta un confine complesso che provoca una riflessione parziale e una conversione del modo dell'onda di sollecitazione in entrata, il taglio si converte in flessione e ogni conversione di modalità riduce l'energia trasmessa al carico utile isolato.
• Dispersione della propagazione su più percorsi:All'interno del fascio 7*19 del filo di cavo, il fronte d'onda di urto si divide in più percorsi di propagazione mentre viaggia attraverso singoli fili.Le differenze di lunghezza del percorso tra i fili esterni e interni causano una dispersione temporale, l'impulso ad alta ampiezza si diffonde in una forma d'onda a bassa ampiezza e di durata più lunga che è molto meno dannosa per le apparecchiature sensibili.
• Ammorbidimento da attrito di Coulomb tra fili:Poiché i singoli fili subiscono un relativo micro-movimento durante la deflessione indotta da shock, l'attrito a ogni interfaccia di contatto tra i fili converte l'energia cinetica in calore.Questo meccanismo è istantaneo., non richiede un fluido viscoso, e si scala naturalmente con l'ampiezza di ingresso
• Indurimento a rigidità non lineare:Poiché i cicli dei cavi si deviano nella regione di rigidità superiore della loro caratteristica di molla non lineare, l'aumento della resistenza limita il percorso massimo e impedisce il fondo meccanico.La transizione dalla zona di isolamento a basso tasso alla zona di protezione ad alto tasso avviene progressivamente, senza la brusca discontinuità di forza caratteristica degli snubber meccanici.
• Protezione omnidirezionale:La configurazione elicoidale a 8 cicli fornisce una dissipazione di energia simultanea negli assi di compressione, taglio e rotolamento.i circuiti di cavo multipli sono orientati in modo ottimale per intercettare e dissipare l'energia in entrata, che fornisce una vera protezione transitoria multiasse in un unico dispositivo passivo.

Specifiche tecniche

Barre di montaggio Selezione del materiale e trattamento superficiale

Materiale delle barre di montaggio:L'alluminio 6061-T6 è la raccomandazione standard per applicazioni sensibili alle EMC a causa delle sue proprietà intrinsecamente non magnetiche (μr = 1.0) e l'isolamento elettrico fornito dallo strato di superficie anodizzato duro. Stainless steel 304 in the annealed condition is available as an option for highly corrosive environments where the additional strength of steel is required — note that annealed 304 maintains non-magnetic classification (μr < 1.02).

Trattamento superficiale Selezione delle barre di montaggio in alluminio:

• Anodizzazione bianca:Il trattamento superficiale per rendere la superficie di alluminio più dura di se stessa.È il trattamento normale della superficie delle barre di montaggio in alluminioNota: le superfici anodizzate bianche possono mantenere una certa conduttività elettrica.
• Anodizzazione dura:Il trattamento superficiale per rendere le barre di montaggio in alluminio molto più dure rispetto al metodo anodizzato bianco.Lo strato di ossido più spesso fornisce un isolamento elettrico efficace tra la barra di montaggio e il telaio dell'attrezzaturaUso speciale per esigenze complesse o particolari delle condizioni di lavoro degli isolatori di filo di ferro, compresi gli impianti sensibili alle EMC, l'esposizione all'aria aperta,e applicazioni ad elevato usura.

Caratteristiche chiave degli isolanti per vibrazioni di Xi'an Hoan

• Nessuna scorrevolezza o invecchiamento ️ proprietà meccaniche costanti per tutta la durata di servizio pluriennale
• Un elevato smorzamento interno
• Intervallo di temperatura molto ampio: funzionamento affidabile da -40°C a +120°C senza deviazione delle prestazioni
• Ampia varietà di accessori possibili materiali a barre multiple, trattamenti superficiali, opzioni di bocchettatura e configurazioni di montaggio
• Rapido e economico prototipo configurazioni personalizzate convalidate EMC disponibili con tempi di consegna brevi
• Costruzione estremamente robusta e lunga durata di vita
• Ottimo isolamento combinato da urti e vibrazioni un singolo dispositivo gestisce le vibrazioni croniche e gli urti transitori acuti
• Non influenzato da agenti chimici, acqua di mare, ozono, raggi UV
• Progettazione passiva EMC-safe ∼ zero emissioni elettromagnetiche, zero firma magnetica, zero fabbisogno di energia
• Materiali non magnetici in tutto compatibili con gli ambienti di risonanza magnetica, magnetometro e microscopia elettronica
• Dissipazione delle onde d'urto transitorie
• Funzionamento privo di manutenzione ️ senza lubrificazione, senza regolazione, senza manutenzione programmata di alcun tipo

Aree d'applicazione Isolamento dalle vibrazioni EMC-safe

Domande frequenti JGX-2228D-665B Isolatore EMC-Safe

D: Il JGX-2228D-665B è davvero non magnetico? Può essere usato vicino a uno scanner di risonanza magnetica?
R: Sì, sia il cavo in acciaio inossidabile AISI 304 (condizione di ricottura, μr < 1,02) che le barre in lega di alluminio 6061-T6 (μr = 1,0) sono classificati come materiali non magnetici.L'isolatore non produce alcuna distorsione di campo magnetico misurabile ed è stato specificato per le installazioni di apparecchiature accessorie nelle stanze con apparecchiature per la suite MRI.Forniamo certificazioni dei materiali che documentano la permeabilità magnetica su richiesta.

D: In che modo la dissipazione transitoria delle onde d'urto differisce dall'ammortizzazione regolare delle vibrazioni?
R: L'ammortizzazione regolare delle vibrazioni si rivolge a oscillazioni continue a bassa ampiezza.Il JGX-2228D-665B gestisce entrambi attraverso diversi meccanismi: l'elasticità del circuito del cavo isola le vibrazioni a stato stazionario, mentre la cascata di attrito di Coulomb multi-strato dissipa l'energia di scossa entro microsecondi dall'arrivo del fronte d'onda.La curva di rigidità non lineare fornisce una resistenza progressivamente crescente che impedisce il fondo sotto shock senza sacrificare l'isolamento a livelli di vibrazione normali.

D: Il JGX-2228D-665B richiede una messa a terra o una schermatura elettrica?
R: No. Il JGX-2228D-665B è un dispositivo meccanico completamente passivo.Il trattamento di superficie anodizzata dura sulle barre di alluminio in realtà fornisce isolamento elettrico tra l'attrezzatura e la superficie di montaggio, che impedisce la formazione di un circuito di terra, fonte comune di rumore nei sistemi di misura sensibili.

D: Il JGX-2228D-665B può essere personalizzato per specifiche esigenze EMC?
R: Sì. Il nostro team di ingegneri può configurare il materiale della barra, il trattamento della superficie, il materiale della buscia e il modello del foro di montaggio per soddisfare le vostre specifiche EMC, pulizia magnetica,e requisiti meccaniciForniamo regolarmente configurazioni personalizzate per OEM di imaging medico, produttori di apparecchiature semiconduttori e costruttori di strumenti scientifici.Contattaci con le tue specifiche per una consultazione tecnica.

D: Quale documentazione è disponibile per la verifica della conformità EMC/MRI?
R: Forniamo certificati di materiali secondo la norma EN 10204 3.1 inclusi i dati dei test di permeabilità magnetica, certificazione del sistema di qualità ISO 9001:2015, documentazione di conformità RoHS,e, se del caso, la marcatura CEI rapporti di prova personalizzati per le proprietà specifiche dei materiali possono essere organizzati per i programmi di qualificazione OEM.
