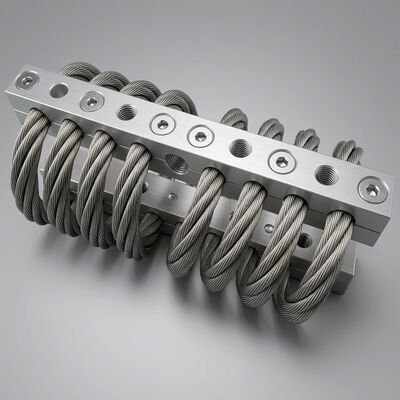

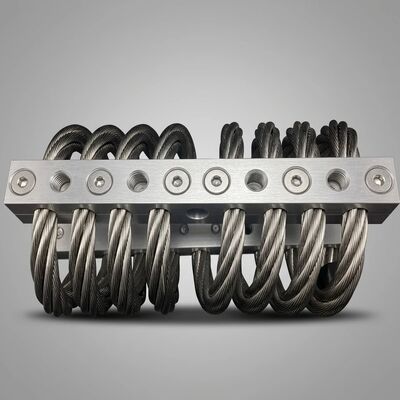

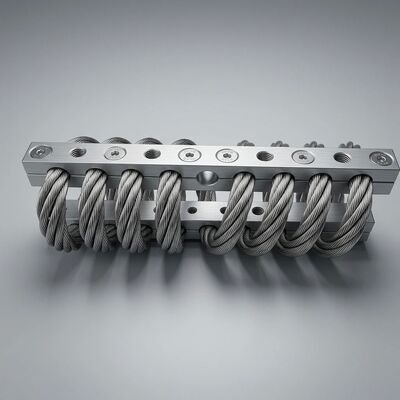

Isolatore di vibrazioni per funi metalliche JGX-1598D-515B che fornisce capacità di carico scalabile e isolamento acustico trasmesso dalla struttura

JGX-1598D-515B Isolatore di vibrazioni per funi metalliche – Architettura di carico modulare con controllo preciso del rumore

La sfida: una macchina, molti scenari di carico

Le moderne apparecchiature industriali raramente funzionano con un singolo punto di carico statico. Gli azionamenti a velocità variabile, i compressori multistadio e le apparecchiature di processo con carichi di materiale fluttuanti presentano tutte condizioni dinamiche che mettono alla prova gli isolatori convenzionali a velocità fissa. Una montatura dimensionata per il carico medio potrebbe toccare il fondo durante i transitori di avvio; uno dimensionato per le condizioni di picco può fornire un isolamento inadeguato ai normali carichi operativi.

Il JGX-1598D-515B risolve questo problema grazie alla sua curva di rigidità intrinsecamente progressiva e all'architettura di distribuzione modulare. I singoli isolatori gestiscono da 5 a 150 kg ciascuno e possono essere disposti in configurazioni in serie, in parallelo o a matrice per soddisfare praticamente qualsiasi requisito di carico senza progettazione personalizzata.

Capacità di carico scalabile: configura una volta, adattati in qualsiasi momento

A differenza dei supporti in elastomero fuso progettati per una finestra di carico ristretta, il nucleo della fune metallica del JGX-1598D-515B mostra una risposta alla forza-deflessione non lineare: rigidità iniziale morbida per un efficace isolamento delle vibrazioni a carichi operativi normali, transizione a una rigidità progressivamente più elevata all'aumentare della deflessione. Questa protezione da sovraccarico integrata impedisce il contatto metallo-metallo durante eventi di shock o transitori di avvio dell'apparecchiatura.

Per le installazioni più grandi, l'approccio di impilamento modulare offre una scalabilità semplice:

• Configurazione parallela:Più isolatori condividono equamente il carico: quattro unità JGX-1598D-515B supportano fino a 600 kg in totale
• Impilamento in serie:Due isolatori montati in serie raddoppiano la corsa di deflessione disponibile per applicazioni a frequenza ultrabassa
• Matrice distribuita:Isolatori posizionati in posizioni calcolate del baricentro del carico per attrezzature con distribuzione del peso non uniforme

Questa flessibilità di configurazione fa sì che un codice articolo standard copra un'intera gamma di dimensioni delle apparecchiature, riducendo la complessità dell'inventario e i costi di approvvigionamento.

Isolamento acustico trasmesso dalla struttura: prestazioni acustiche misurabili

Il rumore trasmesso dalla struttura, ovvero la vibrazione trasmessa attraverso strutture solide e irradiata nuovamente come suono udibile altrove, è notoriamente difficile da affrontare dopo l'installazione. Il JGX-1598D-515B interrompe questo percorso di trasmissione alla fonte con prestazioni verificate in laboratorio:

• Efficienza di isolamento dalle vibrazioni:≥85% sulla banda di frequenza primaria 8–15 Hz
• Attenuazione del rumore trasmesso dalla struttura:Riduzione fino a 20 dB(A) misurata sugli elementi strutturali collegati
• Design senza risonanza:A differenza degli isolatori a molla elicoidale, lo smorzamento interno della fune metallica sopprime l'amplificazione risonante: nessuna frequenza di picco non smorzata che potrebbe amplificare le vibrazioni a determinati regimi

La fisica dietro la performance

Il JGX-1598D-515B raggiunge il suo isolamento acustico attraverso due meccanismi complementari:

1. Disadattamento di impedenza:La fune metallica in acciaio inossidabile presenta un'impedenza meccanica notevolmente diversa rispetto al telaio e alla fondazione rigidi dell'attrezzatura. Quando le onde di vibrazione incontrano questo limite di impedenza, una porzione significativa di energia viene riflessa anziché trasmessa, in modo simile a come funziona un deflettore acustico nel controllo del suono aereo, ma per le vibrazioni trasmesse dai solidi.

2. Smorzamento isteretico:Mentre la bobina elicoidale si flette sotto carico, i singoli trefoli di filo all'interno della fune scivolano l'uno contro l'altro a livello microscopico. Questo attrito secco (smorzamento di Coulomb) converte l'energia vibrazionale ordinata in energia termica disordinata. A differenza dello smorzamento viscoso nei supporti idraulici, questo meccanismo è indipendente dalla velocità e dalla temperatura, garantendo prestazioni costanti dalle partenze fredde artiche al funzionamento continuo tropicale.

Specifiche tecniche

Applicazioni target – Dove il rumore conta

Il JGX-1598D-515B è indicato da consulenti acustici e ingegneri meccanici per installazioni critiche a livello di rumore:

• Studi di registrazione e trasmissione:Isolamento del compressore HVAC e del refrigeratore dove è necessario mantenere i criteri di rumorosità NC-15
• Strutture sanitarie:Isolamento del refrigeratore MRI, attrezzatura di supporto dell'acceleratore lineare, isolamento della pompa a vuoto da laboratorio
• Fabbricazione di semiconduttori:Isolamento della pompa di processo e dello scrubber in ambienti cleanroom: nessuna dispersione di particolato grazie al design interamente in metallo
• Produzione di precisione:Isolamento del centro di lavoro CNC, disaccoppiamento della fondazione della rettificatrice
• Data Center:Isolamento unità CRAC e generatore di emergenza, gestione delle vibrazioni del pavimento sopraelevato
• Energia rinnovabile:Isolamento delle apparecchiature della navicella della turbina eolica, controllo delle vibrazioni della stazione dell'inverter solare

Supporto tecnico e guida alla selezione

Per selezionare la corretta configurazione dell'isolatore è necessario comprendere il carico statico dell'apparecchiatura, l'intervallo di carico dinamico, il centro di gravità e le frequenze di eccitazione dominanti. Forniamo:

• Calcolo gratuito della deflessione del carico per la tua attrezzatura specifica
• Disegni del layout di montaggio 3D con specifiche dello schema dei bulloni
• Previsioni sull'efficienza dell'isolamento nell'intervallo di giri/min operativi della vostra apparecchiatura
• Supporto per la messa in servizio in loco per installazioni critiche o su larga scala

Contatta il nostro team di ingegneri dell'applicazione con le specifiche della tua attrezzatura per una proposta di isolamento dettagliata.
