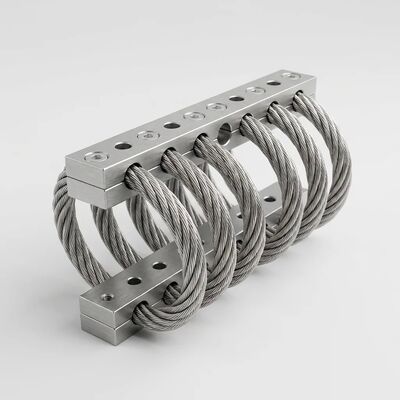

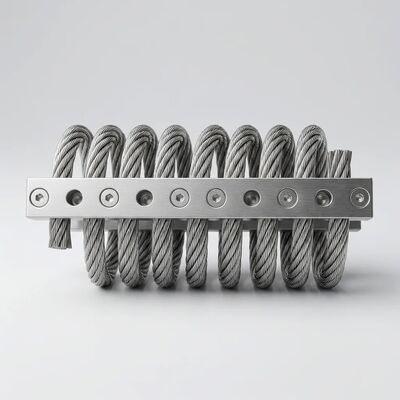

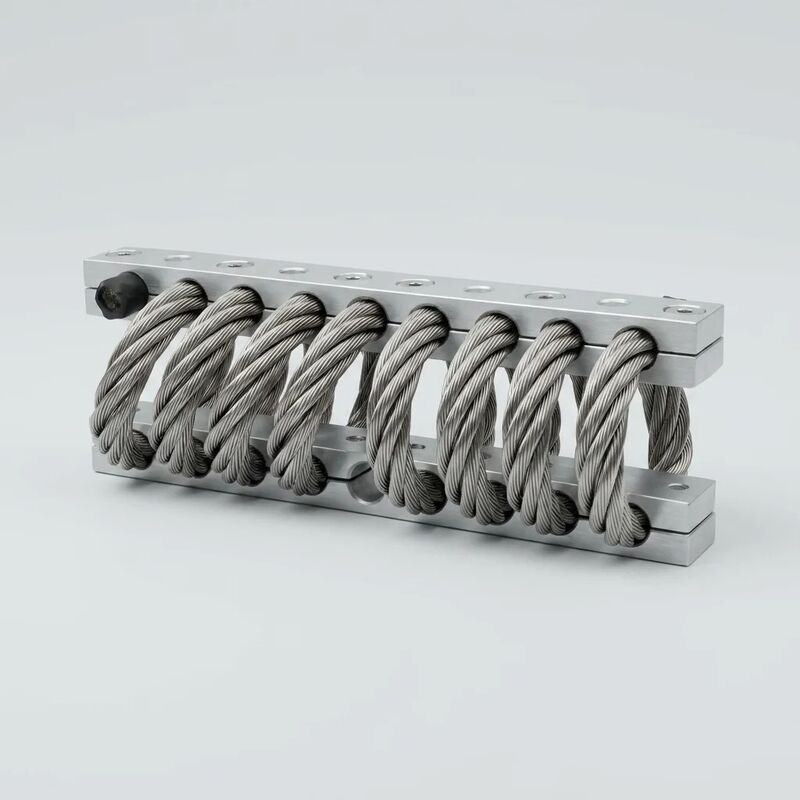

JGX-1278D-235B Isolatore a filo di ferro a manutenzione zero 235N Controllo delle vibrazioni da shock a doppia azione 95 mm per attrezzature

Ammorbidimento a doppia azione ️ Come un dispositivo gestisce sia le vibrazioni di routine che gli eventi di shock

Le strategie di isolamento convenzionali affrontano le vibrazioni e gli urti come problemi separati che richiedono hardware separato: supporti morbidi per vibrazioni continue, snubber rigidi per impatti occasionali.Il JGX-1278D-235B risolve entrambi i problemi con un unico meccanismo fisico.Friczione di Coulomb alle interfacce di contatto strato-stratoall'interno della elica di cavi in acciaio inossidabile a più fili.

Modalità 1: smorzamento continuo delle vibrazioni (funzionamento normale)

Durante il funzionamento di routine dell'apparecchiatura, una pompa in funzione a velocità costante, un compressore in ciclo, un gruppo elettrogeno che produce potenza costante, l'apparecchiatura genera una bassa ampiezza.vibrazioni relativamente ad alta frequenzaQuesta vibrazione provoca micro-sosposizioni (in genere da 5 a 50 μm) tra i singoli fili in acciaio inossidabile all'interno di ciascuno dei 7 fili che compongono il cavo.l'attrito solido converte l'energia cinetica in calore trascurabilePiù forte è la vibrazione dell'apparecchiatura, più interfacce di contatto filo-a-filo si impegnano, creando un effetto di ammortizzazione autoregolato che non richiede sintonizzazione, regolazione o fonte di alimentazione esterna.

Modalità 2: Assorbimento di scosse transitorie (eventi di impatto)

Quando si verifica un improvviso ingresso di alta energia, un evento di martello dell'acqua della pompa, un collasso del compressore, una collisione strutturale durante la movimentazione del materiale,o un tremore sismico il cavo subisce una riconfigurazione geometrica su scala macroI singoli filamenti scivolano e si riposizionano all'interno del fascio multi-filo, assorbendo l'energia dell'impulso attraverso l'attrito combinato (livello del filamento) e la deformazione elastica (livello della elica).La geometria dell'avvolgimento a figura otto fornisce un aumento progressivo della rigidità con l'aumentare della deformazioneUna volta concluso l'evento transitorio, il cavo ritorna alla sua geometria originale senza impostazione permanente.

JGX-1278D-235B Dati completi sulle prestazioni su più assi

Tutti i valori di carico sono basati su prove di caratterizzazione di tipo II. I valori rappresentano le prestazioni nominali dell'isolatore con barre di ritenuta in alluminio a temperatura ambiente di 23 °C:

Specifiche dimensionali e dettagli dell'interfaccia

Durabilità specifica dell'ambiente dove è più importante installare e dimenticare

Guida alla selezione del materiale di ritenuta

JGX-1278 Riferimento della serie completa

*L'intervallo ottimale calcolato a 40-70% del carico nominale per una migliore prestazione di ammortizzazione; la selezione effettiva deve tener conto della distribuzione del carico tra i punti di montaggio multipli, dei carichi dinamici durante il funzionamento,e qualsiasi asimmetria nel centro di gravità dell'attrezzatura.

Applicazioni settoriali specifiche

Riassunto delle caratteristiche di prestazione

• Per tutta la vita senza manutenzione:Nessuna ispezione programmata, nessuna ricarica di coppia, nessuna lubrificazione, nessuna sostituzione.Vita utile prevista > 25 anni in condizioni nominali.
• Risposta a doppia azione non lineare:2.33* differenziale di rigidità tra le modalità di vibrazione e di scossa in direzione verticaleUn singolo dispositivo svolge il lavoro di un supporto per le vibrazioni e di un ammortizzatore.
• Ammorbidimento isterico:Il meccanismo di attrito di Coulomb fornisce un ammortizzatore critico del 10-25% senza punti di comando esterni o sistemi di massa sintonizzata.
• Involucro termico estremo:-180°C a +300°C. Senza fratturazione a freddo, senza ammorbidimento a caldo. Adatto a tutto, dalle caselle frigorifere criogeniche agli impianti adiacenti alle turbine.
• Resistenza chimica universale:304 SS è inerte agli idrocarburi, ai solventi, ai fluidi idraulici, ai combustibili, all'acqua di mare, agli acidi (diluiti), alle alcali e agli agenti di pulizia industriali, compresi i regimi CIP.
• Degradazione progressiva:L'isolatore di filo di filo si rompe con grazia, le singole fratture dei fili di filo sono visibili durante l'ispezione di routine mesi o anni prima che la capacità di carico funzionale sia compromessa.sostituzione basata sulla condizione piuttosto che risposta di emergenza.
• 100% riciclabile:Cavo in acciaio inossidabile + barre di alluminio o acciaio inossidabile.Nessuna particella di elastomero che entri nel flusso di rifiuti durante il funzionamento o alla fine della vita.

Linee guida per l'installazione

1. Piattazza della fondazione:Raggiungere una piattazza di ≤ 0,5 mm su ogni impronta di barra.
2. Specifica del dispositivo di fissaggio:M8 * 1.25Per le barre in acciaio inossidabile: utilizzare fissaggi A4-80 (316 SS) per eliminare il potenziale galvanico.
3. Torsione:18-22 N·m (barre di alluminio); 25-30 N·m (barre di acciaio inossidabile).
4. Allineamento:±2° di deviazione angolare massima tra i piani di montaggio superiore e inferiore dopo la coppia finale.
5. Permesso:Il dispositivo deve essere equipaggiato con un dispositivo di accensione per il controllo della deformazione.
6. Quantità:Peso totale dell'apparecchiatura (N) ÷ carico target per isolatore (94-165 N per 235B) = numero minimo di isolatori.

Domande frequenti

D: Qual è il periodo di recupero per scegliere isolanti per filo di ferro rispetto ai supporti in gomma?

Per la maggior parte degli impianti industriali, il punto di incrocio si verifica alprimo intervallo di sostituzione previstoPer i supporti elastomerici, in genere 3-5 anni dopo l'installazione iniziale.e il tempo di fermo della produzione supera il prezzo iniziale del JGX-1278D-235BPer le installazioni remote o difficili da raggiungere, dove il costo logistico di una visita di assistenza è elevato, è necessario utilizzare un sistema di isolamento a filo.il rimborso può essere immediato al primo giorno di installazione.

D: Posso usare questi isolanti all'aperto senza alcuna protezione contro le intemperie?

Sì, la costruzione interamente in metallo non richiede coperture protettive, stivali o ripari.si consiglia la barra in acciaio inossidabile opzione (Config C) per massimizzare la resistenza alla corrosionePer l'uso esterno standard all'interno, le barre di alluminio anodizzate (Config B) offrono un'eccellente durata a lungo termine.

D: Come faccio a sapere se il peso della mia attrezzatura è adatto alla JGX-1278D-235B?

Calcolare il peso sostenuto per punto di montaggio: se si trova tra 9,5 kg e 17 kg per isolatore (circa 94-165 N), la JGX-1278D-235B è una scelta appropriata.Per carichi superiori o inferiori a questo intervallo, selezionare un modello diverso dalla serie JGX-1278.I nostri ingegneri applicativi forniscono una verifica del carico gratuita per tutte le richieste di preventivo. Basta condividere il peso dell'attrezzatura e il layout di montaggio..

D: Il cavo in acciaio inossidabile ha mai bisogno di lubrificazione?

No, il meccanismo di ammortizzazione si basa suattrito a seccoLa lubrificazione avrebbe effettivamenteridurreL'efficienza dell'ammortizzatore è ridotta riducendo il coefficiente di attrito tra i filamenti.Se il cavo viene contaminato da fluidi di processo, è sufficiente un semplice asciugamento con solvente per ripristinare il funzionamento completo, senza necessità di smontaggio o sostituzione.

D: Cosa succede se un isolante è sovraccaricato oltre la sua capacità nominale?

Il JGX-1278D-235B ha una caratteristica di indurimento progressivo: man mano che aumenta la deformazione, la rigidità aumenta in modo non lineare, fornendo una protezione intrinseca contro i sovraccarichi. during equipment installation or a transient event) will cause additional deflection but will not permanently damage the isolator—the cable returns to its original geometry once the overload is removedTuttavia, un sovraccarico prolungato al di là della capacità statica nominale accelererà l'usura del filo e deve essere evitato attraverso una corretta dimensione.selezionare il modello più elevato della famiglia JGX-1278.

D: Questi isolatori sono adatti per applicazioni sismiche?

La capacità di smorzamento multi-direzionale e la curva di rigidità non lineare rendono gli isolanti a filo ben adatti per la protezione sismica delle attrezzature.Il JGX-1278D-235B fornisce l'isolamento simultaneo in tutti e tre gli assi traslazionali – critico durante eventi sismici in cui il movimento del terreno ha componenti sia orizzontali che verticaliPer le applicazioni sismiche specifiche, si prega di fornire i parametri sismici di base di progetto del progetto (accelerazione spettrale,la gamma di frequenza predominante) e il nostro team di ingegneri verificherà l'idoneità o raccomanderà una configurazione ottimizzata.

Norme di qualità e produzione

Gli isolatori JGX-1278D-235B sono fabbricati sotto ilISO 9001:2015gestione della qualità con i seguenti controlli di produzione:

• Materiale in arrivo:Certificazione di fabbricazione per filo 304 SS (ASTM A313/A313M), barre di alluminio 6061-T6 (ASTM B221/B221M)
• Cable di avvolgimento:Avvolgimento elicoidale a controllo CNC con acquisizione in tempo reale dei dati di tensione (± 5% del valore nominale)
• Crimping:Pressa idraulica con controllo dello spostamento di forza; controllo statistico del processo (SPC) per lotto di produzione
• Dimensioni:Verifica della posizione del foro, della geometria del contrassorbente e della classe di filo da macchina di misurazione delle coordinate (CMM)
• Performance:Prova di deformazione di carico statico per accettazione di lotti a AQL 1.0, Livello II normale secondo ISO 2859-1
• Anodizzazione:Verificazione dello spessore del rivestimento secondo la norma ISO 2360; qualità della tenuta secondo la norma ISO 2143 (prova a punti di tintura)
