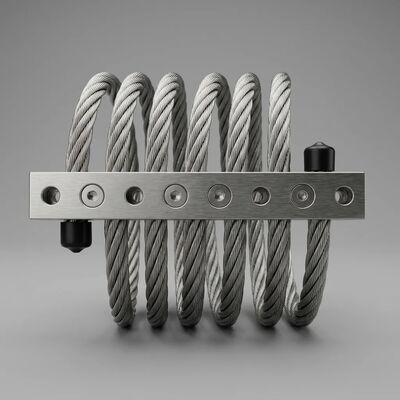

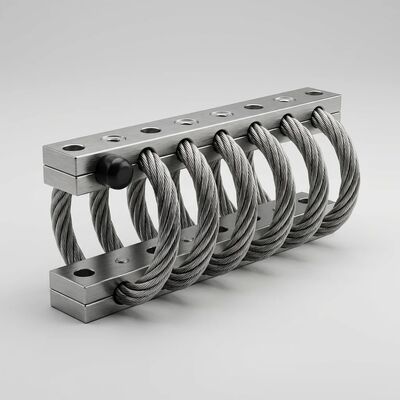

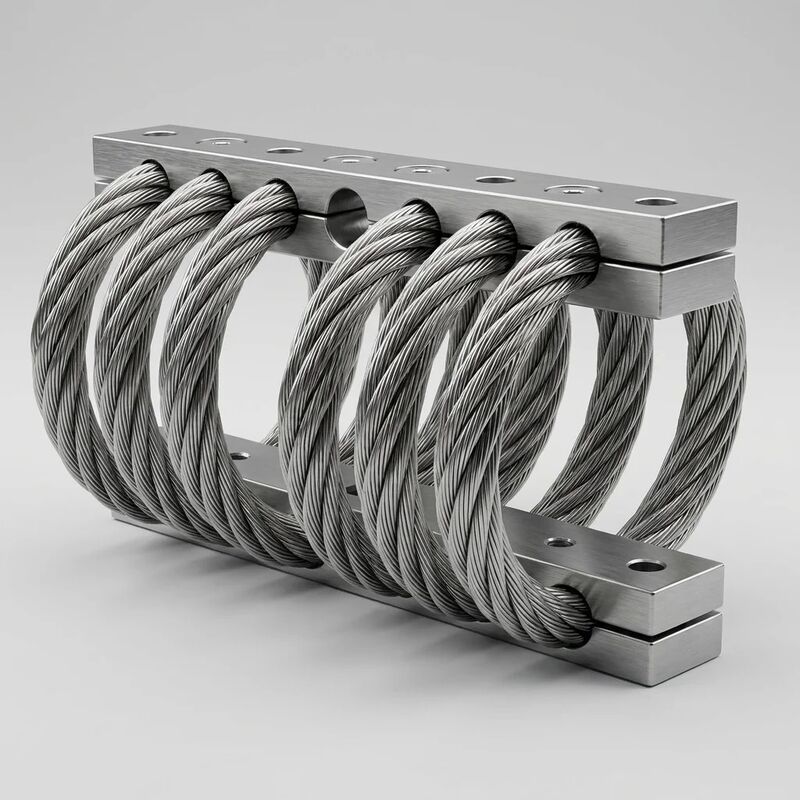

Isolatore di vibrazione per filo IIoT Integrazione di sensori pronti per zone pericolose ATEX JGX-1276D-140B

Isolamento da vibrazioni pronto per gli ambienti industriali intelligenti

IlJGX-1276D-140BL'isolatore di vibrazione a filo di ferro colma il divario tra il controllo meccanico delle vibrazioni e gli ecosistemi industriali digitali.Isolatore di cavo in acciaio inossidabile di 7 mm di diametro140 kg di carico staticoper montaggio, dotate di interfacce integrate per sensori di vibrazione, accelerometri e trasduttori di monitoraggio delle condizioni, che consentono la manutenzione predittiva in tempo reale senza ulteriori aggiustamenti.

La costruzione interamente in metallo elimina completamente i materiali di ammortizzazione organica, rendendo il JGX-1276D-140B intrinsecamente sicuro per gli ambienti designati ATEX.Stringhe di filo di acciaio inossidabile 304 filettate attraverso barre di contenimento in lega di alluminio 6061-T6 creano un assemblaggio senza manutenzione resistente alle atmosfere corrosive, temperature estreme e esposizione chimica senza degrado delle prestazioni.

Specifiche tecniche

Principali vantaggi operativi

• Integrazione dei sensori IIoT pronta:I punti di montaggio pre-progettati accettano accelerometri industriali standard (100mV/g tipo IEPE), sensori di velocità,e trasmettitori di vibrazione a ciclo 4-20mA collegando direttamente al PLC esistente, SCADA o dashboard di monitoraggio delle condizioni basati su cloud senza fabbricazione di supporti personalizzati.
• Compatibilità con le zone pericolose ATEX:La costruzione interamente in metallo, priva di scintille e senza componenti organici, elimina le fonti di accensione in atmosfere potenzialmente esplosivelavorazione chimica, e ambienti di polveri combustibili.
• Rapido decadimento da vibrazione:Il rapporto di ammortizzazione C/Cc > 15% garantisce che l'energia di disturbo si dissipi entro 2-3 cicli di oscillazione, proteggendo gli strumenti sensibili dagli errori di misura indotti dalla risonanza e dalla stanchezza strutturale.
• Durabilità senza manutenzione:Il cavo in acciaio inossidabile mantiene proprietà meccaniche costanti per oltre 20 anni di vita senza regolazioni o lubrificazioni.
• Protezione su più assi:Isola contemporaneamente le vibrazioni e gli urti nelle direzioni di compressione, taglio e rotolamento, eliminando la necessità di contenitori laterali separati o snubber che complicano l'installazione.
• Immunità ambientale:Non influenzato da spruzzi di sale, solventi industriali, fluidi idraulici, ozono, radiazioni UV e crescita fungina.

Scenari tipici di applicazione

Opzioni di configurazione di montaggio

Il JGX-1276D-140B supporta più orientamenti di montaggio per accogliere diversi layout di attrezzature:

• Montaggio di base (compressione):Installazione verticale standard in cui il carico si trova direttamente sui fili dei cavi configurazione più comune per gli scivoli delle macchine e le basi delle attrezzature.
• 45° Montaggio di compressione:Installazione angolare che fornisce un isolamento combinato verticale e laterale per le apparecchiature che subiscono forze dinamiche multidirezionali, come i compressori reciproci.
• Scala di taglio/rollo:Montaggio orizzontale per applicazioni che richiedono isolamento laterale, comunemente utilizzato per apparecchiature sospese, supporti di tubazioni e isolamento sospeso delle passerelle.

Selezione del trattamento superficiale

• Anodizzazione bianca (norma):Trattamento di superficie elettrochimica che indurisce la superficie della barra di ritenuta in alluminio preservando il suo aspetto metallico naturale.Adatto per ambienti industriali interni e generali con esposizione moderata alla corrosione.
• Anodizzazione dura (facoltativo):Processo di anodizzazione avanzato che produce uno strato di ossido più spesso e scuro con una resistenza all'abrasione superiore.e ambienti di lavorazione chimica altamente corrosivi.

A proposito della Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd è un produttore certificato ISO 9001: 2015 specializzato in soluzioni di isolamento dalle vibrazioni e assorbimento di energia dal 2005.Con oltre 500 dipendenti, tra cui un team di ingegneri dedicato di oltre 100 specialisti tecnici, forniamo isolatori di funi di filo di precisione, ammortizzatori di attrito e sistemi di assorbimento degli urti a clienti industriali in oltre 35 paesi in tutto il mondo.

I nostri prodotti servono diversi settori, tra cui la lavorazione chimica, la generazione di energia, l'automazione industriale, il petrolio e il gas, il trasporto marittimo, i sistemi ferroviari e la strumentazione di precisione.Ogni isolatore subisce rigorose prove di deformazione del carico e ispezione dimensionale prima della spedizione, garantendo prestazioni costanti che soddisfano o superano le specifiche pubblicate.

Contattare il nostro team di ingegneria delle applicazioni per discutere i vostri requisiti specifici di isolamento da vibrazioni, richiedere una curva di carico-deflezione personalizzata per la configurazione della vostra attrezzatura,o ottenere un preventivo per gli ordini in volume con opzioni di trattamento superficiale su misura.
