JGX-0958D-108A Isolatore di vibrazione da corda di filo Pre-validato Modelli FEA Supporto di ingegneria inversa

JGX-0958D-108A Isolatore di vibrazione da filo: controllo delle vibrazioni di livello tecnico con modelli di simulazione convalidati

Cos'è un isolante per vibrazioni da corda e come funziona?

Un isolante di vibrazione per filo di filo è un dispositivo meccanico passivo che attenua l'energia delle vibrazioni attraverso il principio diAmmorbidimento da attrito di Coulombattrito a secco generato tra singoli fili di filo d'acciaio mentre la bobina della corda si piega sotto carico.,il JGX-0958D-108A dissipa l'energia all'interfaccia microscopica tra i suoi 133 fili individuali (7 fili * 19 fili per filo), creando un sistema senza manutenzione,meccanismo di ammortizzazione privo di particelle che non si degrada con l'età o il ciclo di temperatura.

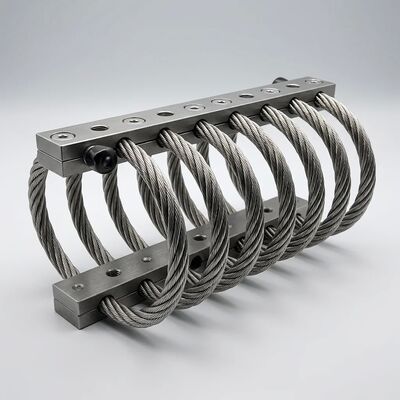

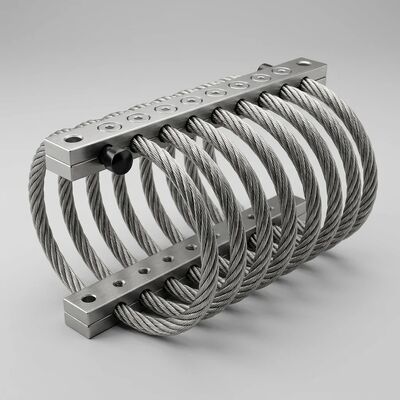

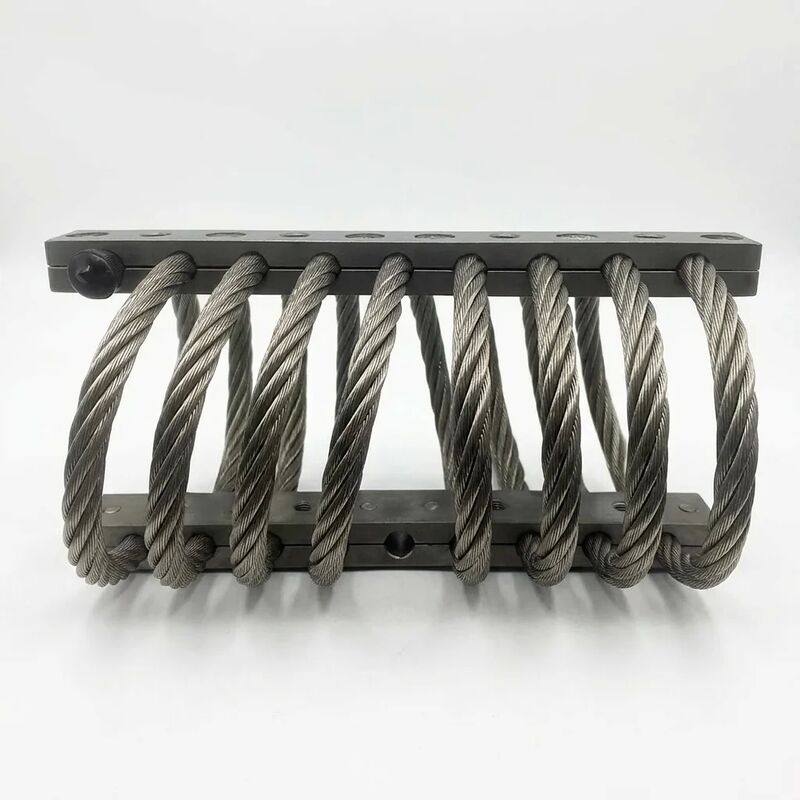

Il JGX-0958D-108A è costituito da tre componenti: una corda di acciaio inossidabile 304 7*19 (diametro nominale 6,4 mm, 8 anelli attivi),blocchi di fissaggio in lega di alluminio 6061-T6 superiore e inferiore con finitura superficiale anodizzata dura, e quattro bulloni di fissaggio in acciaio inossidabile M10. Quando montato tra una fonte di vibrazione e la struttura protetta, la bobina del filo si piega in risposta all'eccitazione di ingresso,generando attrito controllato tra i filamenti che converte l'energia cinetica in calore trascurabile fornendo rigidità (supporto al carico) e ammortizzazione (dissipazione dell'energia) in un unico elemento compatto.

Modelli FEA pre-validati: Riduci il ciclo di progettazione di 2 ¢ 3 settimane

Una delle sfide persistenti nella selezione degli isolatori di vibrazione è il divario tra i dati del catalogo e le prestazioni installate nel mondo reale.I valori di carico statico ti dicono se l' isolatore può sostenere il pesoNon vi dicono come si comporterà dinamicamente alla vostra frequenza di eccitazione specifica, orientamento di montaggio e rigidità di attacco.apparecchi di prova per edifici, eseguendo la caratterizzazione del tavolo di agitazione e iterando un processo che in genere consuma 2 ¢ 3 settimane per ciclo di progettazione.

Il JGX-0958D-108A affronta questo problema conmodelli di simulazione FEA prevalidaticiascun modello è stato correlato ai dati di prova fisica ottenuti da una tavola di agitazione elettrodinamica a 6 DOF,ottenere una precisione di simulazione-misurazione entro il ±5% per questi risultati chiave:

• Curve di deformazione di carico staticoin direzioni di compressione, di tensione e di taglio
• rigidità dinamica (K*) e fattore di perdita (η)come funzioni dell'ampiezza di eccitazione (0,1 mm a 2,0 mm da picco a picco)
• Trasmissibilità (T)con una frequenza di frequenza superiore a 50 Hz,
• Forma e area del circuito di isteresicorrelazione diretta con la dissipazione di energia per ciclo
• Fattore di amplificazione della risonanza (Q)per le prime tre frequenze modali

Questi modelli sono forniti in un formato compatibile con Ansys Mechanical, Abaqus e COMSOL Multiphysics,consentire al team di dinamica strutturale di inserire il JGX-0958D-108A direttamente in un modello a livello di sistema e valutare le prestazioni dell'isolamento prima di impegnarsi nell'approvvigionamento di hardware.

Servizio di reverse engineering: una metodologia sistematica in quattro fasi

Quando le macchine di produzione si basano su isolanti per vibrazioni che non sono più fabbricati perché il fornitore originale ha interrotto la linea di prodotti, ha cambiato il suo attrezzatura,Il proprietario dell'apparecchiatura deve affrontare una serie di scelte sgradevoli.: accettare prestazioni di isolamento degradate da supporti di invecchiamento, commissionare una costosa riprogettazione su misura o sostituire l'intera macchina.La piattaforma JGX-0958D-108A offre una quarta opzione attraverso il suo servizio di reverse engineering integrato.

Fase 1: Metrologia e documentazione (3-5 giorni lavorativi)

• Scansione laser 3D dell'isolatore esistente per acquisire la geometria dell'involucro esterno con una precisione di ±0,05 mm
• Misurazione dell'interfaccia di montaggio: diametro del foro del bullone, spaziamento centro-centro, specifiche del filo e profondità del controborro
• Identificazione del materiale tramite analisi di fluorescenza a raggi X (XRF) per determinare il grado di lega del filo e la composizione del blocco di fissaggio
• Documentazione fotografica dell'orientamento dell'installazione, delle zone libere adiacenti e di eventuali modelli visibili di usura o corrosione che informano la progettazione della sostituzione

Fase 2: caratterizzazione delle prestazioni (5 – 7 giorni lavorativi)

• Prova statica di deformazione del carico su tutti e tre gli assi di carico su una macchina di prova universale con precisione della cella di carico di classe 0,5
• Caratterizzazione dinamica su un agitatore elettrodinamico: ingresso di sinusoide spazzato da 5 Hz a 500 Hz, misurazione della trasmissibilità e dell'angolo di fase
• Test di risposta allo shock: ingressi di impulsi semi-sinusoidi a 15 g, 30 g e 50 g per catturare il comportamento di attenuazione dello shock dell'isolatore
• Estrazione del circuito di isteresi ad amplitudini di spostamento di 0,5 mm, 1,0 mm e 2,0 mm per quantificare la dissipazione di energia per ciclo

Fase 3: correlazione e ottimizzazione della FEA (5 – 7 giorni lavorativi)

• Costruzione di un modello FEA ad alta fedeltà, regolato per corrispondere alle misurazioni della fase 2 con una precisione di ±5%
• Ottimizzazione parametrica del diametro del filo (range 4,8 ∼9,5 mm), del numero di bobine (6 ∼12 cicli) e della geometria di chiusura per ottenere prestazioni equivalenti o migliorate nello stesso involucro
• Previsione della durata della stanchezza utilizzando il conteggio del ciclo del flusso di pioggia e la regola di Miner, con un obiettivo minimo di 10⁷resistenza al ciclo a carico nominale

Fase 4: Qualificazione e consegna (10-15 giorni lavorativi)

• Fabbricazione di 5 prototipi di unità JGX-0958D-108A configurate secondo le specifiche ottimizzate
• Prova dinamica consecutiva contro l'isolatore originale sulla stessa configurazione di agitazione
• Presentazione di una relazione di prova di qualificazione che confronta le prestazioni originali rispetto a quelle di sostituzione per tutti i parametri misurati
• Corso di produzione finale e spedizione di isolatori di ricambio certificati con documentazione completa sulla tracciabilità dei materiali

L'ammortizzazione senza particelle: perché la compatibilità in camera pulita cambia l'equazione di selezione

Le classificazioni delle stanze pulite ISO 14644-1 impongono limiti rigorosi per la concentrazione di particolato nell'aria. A single elastomeric vibration mount in a Class 5 (ISO 5 / FED STD 209E Class 100) semiconductor fab can shed enough microscopic rubber particles over its 3–5 year service life to trigger particle count excursions during routine environmental monitoringGli isolatori a filo eliminano questa modalità di guasto a livello del componente.

Il meccanismo di ammortizzazione del JGX-0958D-108A ̇ è puramente meccanico: poiché i 133 singoli fili in acciaio inossidabile all'interno della costruzione della corda 7*19 scivolano uno contro l'altro durante la flessione,generano attrito controllato senza abrasione, senza perdite e senza necessità di lubrificazione. Non ci sono elementi elastomerici, legami adesivi, rivestimenti che possono delaminare,e nessun materiale organico che possa sfogarsi in ambienti vuotiLa superficie anodizzata dura dei blocchi di fissaggio in alluminio 6061-T6 fornisce resistenza all'usura senza generare polvere di ossido di alluminio.

• Fabbricazione di semiconduttori:Wafer stepper, strumenti di planarizzazione meccanica chimica (CMP), impiantatori ionici e sistemi di litografia in cui la contaminazione da particelle sotto 0,1 μm può causare una perdita di rendimento
• Produzione farmaceutica:Isolatori di riempimento asettici, piastre di vassoi liofilizzatori, isolatori da vibrazione per compresse e supporti per sistemi di pulizia in posizione (CIP) esposti a ripetuti cicli di lavaggio
• Ottica e fotonica:Tabelle di interferometro laser, camere di rivestimento ottico, torri di estrazione in fibra ottica,e isolamento del supporto al telescopio in cui l'insediamento di particolato sulle superfici ottiche degrada la trasmissione e aumenta la luce sfuggente
• Microscopia elettronica:Isolamento delle colonne SEM e TEM in cui la distorsione dell'immagine indotta da vibrazioni e la contaminazione della colonna indotta da particelle degradano entrambe la risoluzione
• Metrologia di precisione:Macchine di misurazione delle coordinate (CMM) per l'isolamento della base in granito, tester di rotondità, profilometri di superficie e stazioni di taratura dei blocchi di calibrazione

JGX-0958D-108A Specifica tecnica completa

In che modo il JGX-0958D-108A si confronta con gli isolanti elastomerici?

Domande frequenti

Cosa significa il numero di modello JGX-0958D-108A?Il prefisso "JGX" identifica la famiglia di prodotti di isolatori per filo di ferro del produttore. "0958" è il codice di dimensione e configurazione per questa classe di buste."D" indica la configurazione di montaggio a doppia pinza (due blocchi di alluminio che catturano la bobina della corda).108" è il carico di compressione nominale in chilogrammi. Il suffisso A "indica la configurazione standard con filo SS304 e blocchi di alluminio 6061-T6.

Posso usare il modello FEA con il mio software di simulazione esistente?I modelli FEA pre-validati sono forniti in un formato di file neutrale importabile in Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+) e Nastran (tramite data deck di massa).Se la tua squadra usa un altro risolvitore, contatta il nostro gruppo di ingegneria delle applicazioni per il supporto alla conversione dei formati.

Quali sono le informazioni minime necessarie per avviare un progetto di reverse engineering?Ci servono le dimensioni dell'involucro dell'isolatore esistente (spesso una fotografia con un riferimento di scala è sufficiente per la valutazione iniziale), una stima della massa supportata,e frequenza di vibrazione dominante o velocità di funzionamento della macchinaDa questi tre input, il nostro team di applicazioni può esaminare il progetto e fornire un preventivo entro 2 giorni lavorativi.

La superficie anodizzata dura si consuma nel tempo?Lo strato anodizzato duro di tipo III ha uno spessore di 25 ‰ 50 μm con una durezza di Vickers di 350 ‰ 400 HV. the clamping block surface that contacts the wire rope experiences negligible wear because the rope-to-block interface is static (no sliding motion)—all damping motion occurs within the wire rope coil itself.
