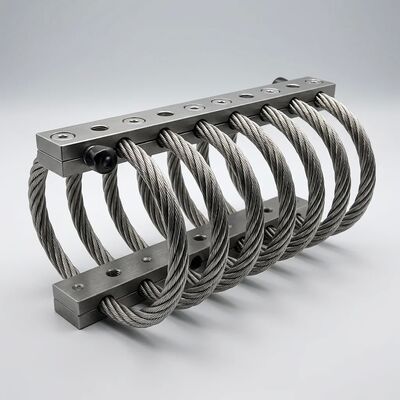

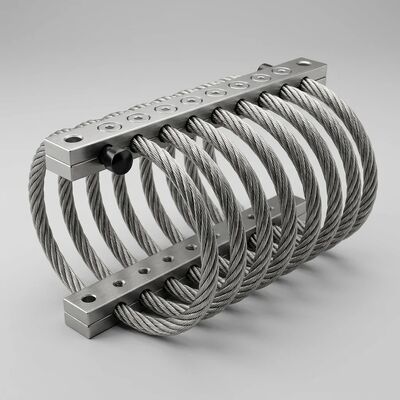

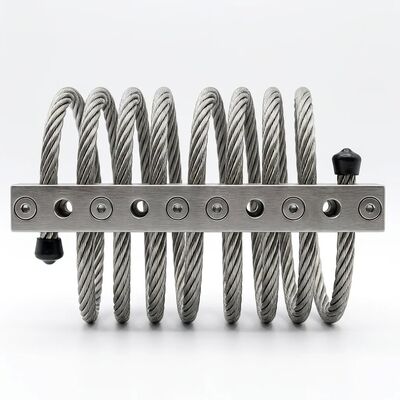

JGX-0958D-108A Isolatore di vibrazioni per funi metalliche Design riciclabile al 100% Supporto LTA protetto per la catena di fornitura

Isolatore di vibrazioni per funi metalliche JGX-0958D-108A: controllo sostenibile delle vibrazioni industriali con continuità di fornitura garantita

Perché la sostenibilità è importante nella scelta dei componenti per l'isolamento dalle vibrazioni

Gli appalti industriali stanno attraversando un cambiamento fondamentale. La conformità ambientale, una volta un esercizio di spunta alla fine di un processo di specifica, è ora un criterio di selezione front-end guidato da tre forze convergenti: mandati di reporting ESG (ambientale, sociale e di governance) aziendali, regolamenti sulla responsabilità estesa del produttore (EPR) nell’UE e nei mercati emergenti e meccanismi di adeguamento del carbonio ai confini che penalizzano i prodotti con un elevato contenuto di carbonio incorporato. L'umile isolatore di vibrazioni, un componente spesso selezionato solo in base al prezzo unitario, comporta un costo ambientale nascosto che si accumula in ogni ciclo di sostituzione nel corso della vita operativa di 20 anni di una macchina.

Il JGX-0958D-108A risolve questo problema a livello materiale. La sua semplicità strutturale—due materiali, due flussi di riciclo—elimina i costi di smaltimento a fine vita e il carico ambientale inerenti ai supporti elastomerici multimateriali che legano la gomma all'acciaio con adesivi di vulcanizzazione, creando un composito che non può essere separato economicamente per il riciclaggio.

Composizione e riciclabilità dei materiali: un'analisi a livello di componente

Fune metallica in acciaio inossidabile 304 (costruzione 7*19, Ø6,4 mm)

• Peso per unità:Circa 0,52 kg (61% della massa unitaria totale)
• Composizione della lega:Fe-18Cr-8Ni-0,08C (max), microstruttura completamente austenitica
• Percorso di riciclaggio:Rottami di acciaio inossidabile di grado 304, accettati da tutti i riciclatori di metalli ferrosi e non ferrosi a livello globale
• Valore dello scarto:Tipicamente il 50–65% dell'indice LME dei rottami di acciaio inossidabile rettificato per nichel + cromo
• Riciclaggio dell'energia:Circa il 30% della produzione di energia primaria (percorso forni elettrici ad arco)
• Degrado del riciclaggio:Nessuno: l'SS304 può essere riciclato all'infinito senza perdita delle proprietà della lega

Blocchi di bloccaggio in lega di alluminio 6061-T6 (anodizzati duri)

• Peso per unità:Circa 0,30 kg (35% della massa unitaria totale, due blocchi)
• Composizione della lega:Al-1,0Mg-0,6Si-0,28Cu-0,2Cr, indurito per precipitazione allo stato T6
• Percorso di riciclaggio:Rottame di alluminio lavorato, separato dall'acciaio inossidabile mediante semplice separazione magnetica
• Valore dello scarto:Tipicamente il 60–75% del prezzo dell'alluminio primario LME (premio per rottami lavorati di alta qualità)
• Riciclaggio dell'energia:Circa il 5% dell'energia per la produzione di alluminio primario (95% di risparmio energetico rispetto alla fusione Hall-Héroult)
• Compatibilità con anodizzazione dura:Lo strato di ossido anodico (<50 μm Al₂O₃) si dissolve nel flusso di sale fuso durante la rifusione dell'alluminio senza contaminare la massa fusa

Procedura di smontaggio a fine vita (meno di 60 secondi per unità)

1. Rimuovere quattro bulloni in acciaio inossidabile A2-70 M10 * 1,5 mm utilizzando una chiave a bussola standard da 17 mm
2. Separare i due blocchi di serraggio in alluminio dalla bobina della fune metallica
3. Smaltire i bulloni e la bobina di fune metallica nel contenitore per il riciclaggio dei materiali ferrosi/inossidabili
4. Smaltire i blocchi di bloccaggio in alluminio nel contenitore per il riciclaggio dell'alluminio
5. Riciclare il sacchetto in PE e l'imballaggio in cartone ondulato attraverso i flussi standard di rifiuti di carta/plastica

Risultato: zero chilogrammi in discarica. Classificazione zero rifiuti pericolosi. Costo di smaltimento zero. Potenziale valore di recupero dei rottami metallici pari a circa 0,30–0,50 USD per unità agli attuali prezzi delle materie prime.

Catena di fornitura sicura: un'architettura a tre livelli per zero interruzioni della produzione

Un isolatore di vibrazioni rappresenta in genere meno dell'1% del costo della distinta base di una macchina, ma la sua assenza può bloccare un'intera catena di montaggio. Questa asimmetria – basso costo unitario, impatto catastrofico sulla carenza – rende la resilienza della supply chain l’attributo più sottovalutato nella selezione dei componenti. La catena di fornitura JGX-0958D-108A è strutturata su tre livelli di ridondanza per garantire che nessun singolo evento possa interrompere la consegna.

Livello 1: produzione verticalmente integrata (struttura unica, controllo completo del processo)

• Formazione della fune metallica:Macchina piegafilo CNC a 6 assi con controllo della tensione a circuito chiuso (precisione del precarico dell'avvolgimento ± 2%). Programmabile per conteggi bobine da 6 a 12 spire e diametri da 4,8 mm a 9,5 mm senza cambi di attrezzatura
• Lavorazione del blocco di serraggio:Centri di fresatura CNC a 5 assi con tastatura in-process (Renishaw OMP40). Ispezione dimensionale automatizzata su ogni parte: diametro del foro del bullone (M10 +0,2/-0 mm), spaziatura da centro a centro (120 ± 0,1 mm * 80 ± 0,1 mm) e raggio della scanalatura della fune per garantire una distribuzione uniforme della pressione di serraggio
• Assemblaggio e collaudo:Fissaggio pneumatico con controllo della coppia a 37,5 ± 2,5 N·m. Verifica della deflessione del carico statico al 100% a una compressione di 108 kg, con registrazione dei dati per il controllo statistico del processo

Livello 2: materie prime di doppia provenienza con separazione geografica

• Vergella SS304 (5,5 mm):Due stabilimenti certificati ISO 9001 situati in diverse province, ciascuno con capacità indipendenti di fusione, laminazione e trafilatura. Audit trimestrale con prove di trazione (UTS ≥ 515 MPa, YS ≥ 205 MPa, allungamento ≥ 35%) e verifica granulometrica metallografica (ASTM E112 granulometria 6–8)
• Piastra in alluminio 6061-T6 (spessore 25 mm):Due fornitori di estrusione con operazioni separate di colata di billette. Certificato ASTM B209 con verifica della conduttività (minimo 40–45% IACS) per confermare lo stato T6
• Scorta di sicurezza:90 giorni di inventario delle materie prime mantenuto indipendentemente dal portafoglio ordini dei clienti. La materia prima non viene assegnata a ordini cliente specifici fino al rilascio dell'ordine di lavorazione

Livello 3: struttura del programma con contratto a lungo termine (LTA).

• Prezzo:Prezzo base bloccato per periodi di 12 mesi, adeguato annualmente rispetto a un indice ponderato: 40% alluminio LME (venditore a 3 mesi), 30% nichel LME (venditore a 3 mesi), 15% CPI cinese, 15% fisso. L'aggiustamento annuale è limitato a ±8%. Piena trasparenza dei prezzi: i valori dell'indice e il calcolo vengono pubblicati in ogni revisione aziendale trimestrale
• Assegnazione della capacità:Slot di produzione garantiti misurati in pezzi per trimestre solare. Previsioni mobili a 120 giorni aggiornate mensilmente; gli ordini fermi all'interno della finestra di previsione hanno la priorità sugli ordini spot
• Pianificazione della consegna:Gli ordini di rilascio programmati rispetto alla LTA consentono spedizioni settimanali o bisettimanali corrispondenti alla cadenza di produzione. Rifornimento automatico in stile Kanban disponibile per i clienti con funzionalità EDI (Electronic Data Interchange).
• Disposizione rapida:I clienti LTA ricevono accesso prioritario alla riserva di scorte di sicurezza di 90 giorni per esigenze di emergenza, con elaborazione di 48 ore dalla richiesta urgente alla spedizione
• Revisione aziendale trimestrale (QBR):Revisione congiunta della puntualità delle consegne (obiettivo ≥98%), della conformità alla qualità (obiettivo ≤99,5% esente da difetti), delle iniziative di riduzione dei costi e della previsione della domanda a 12 mesi

Analisi del costo totale di proprietà: funi metalliche e isolatori elastomerici in 10 anni

Una decisione di acquisto basata solo sul confronto dei prezzi unitari sottostima sistematicamente il costo reale dell'isolamento dalle vibrazioni nelle apparecchiature industriali. La tabella seguente modella un'installazione di 50 isolatori, un numero tipico per un sistema di pompe, un gruppo di compressori o un array di refrigeratori HVAC di medie dimensioni, su una vita operativa di 10 anni.

Nota: il costo dei tempi di inattività è la variabile dominante e quella più specifica per l'applicazione. L'intervallo riportato sopra presuppone uno scenario con costi di inattività da bassi a moderati. Nelle industrie a processo continuo (impianti chimici, produzione di energia, fabbriche di semiconduttori), i costi dei tempi di inattività possono superare i 10.000 dollari l’ora, rendendo schiacciante la convenienza economica degli isolatori a fune metallica anche per una singola installazione di isolatore.

JGX-0958D-108A Specifiche tecniche

Settori applicativi e casi d'uso

Automazione Industriale e Macchine Utensili

I centri di tornitura CNC, i centri di lavoro a 5 assi e le rettificatrici generano vibrazioni a banda larga dalla rotazione del mandrino (tipicamente 6.000–20.000 giri/min, corrispondenti a 100–333 Hz fondamentali), dall'interazione utensile-pezzo e dall'accelerazione/decelerazione degli assi. La frequenza naturale di compressione di 9,5–12,5 Hz del JGX-0958D-108A posiziona la regione di isolamento comodamente al di sotto di queste frequenze di eccitazione, ottenendo una riduzione delle vibrazioni dell'88–92% a frequenze del mandrino superiori a 30 Hz. La struttura interamente in metallo resiste all'esposizione continua a fluidi da taglio miscibili con acqua, nebbia d'olio e trucioli senza degradazione.

HVAC e servizi di costruzione

I refrigeratori centrifughi (tipicamente con una capacità di raffreddamento di 300-1.500 kW), i compressori a vite e i gruppi motore-ventilatore delle torri di raffreddamento sono le fonti di vibrazione dominanti negli edifici commerciali e industriali. La caratteristica di smorzamento dipendente dall'ampiezza del JGX-0958D-108A è particolarmente adatta alle applicazioni HVAC: fornisce un basso smorzamento (e quindi un'elevata efficienza di isolamento) alle basse ampiezze di vibrazione tipiche del normale funzionamento a stato stazionario, aumentando automaticamente la dissipazione di energia durante i transitori di ampiezza elevata di avvio e spegnimento del compressore.

Energia e produzione di energia

Motori alternativi, gruppi elettrogeni con turbine a gas, skid con pompe centrifughe e gruppi compressori in applicazioni petrolifere e del gas, petrolchimiche e di servizi energetici sottopongono gli isolatori di vibrazioni a una dura combinazione di eccitazione continua a banda larga, esposizione agli idrocarburi e ampie oscillazioni della temperatura ambiente. La fune metallica SS304 del JGX-0958D-108A resiste alla corrosione da gas acido (H₂S), condensati di idrocarburi e atmosfere saline nelle installazioni costiere e offshore. Per gli ambienti più corrosivi, è disponibile su ordine speciale un'opzione di fune metallica SS316 con resistenza alla vaiolatura migliorata al molibdeno.

Trasporti e attrezzature mobili

Le apparecchiature del telaio dei vagoni ferroviari (griglie di resistenze di frenatura, convertitori di trazione, alimentatori ausiliari), gruppi motore-generatori di locomotive e isolamento delle cabine cuccette di veicoli commerciali pesanti sono tutte applicazioni in cui gli isolatori di vibrazioni devono assorbire non solo le vibrazioni del motore in stato stazionario ma anche gli shock transitori derivanti da irregolarità del binario, buche e impatti di accoppiamento. L'attenuazione degli urti ≥50% del JGX-0958D-108A a 30 g/11 ms semisinusoidale, combinata con la sua struttura interamente in metallo che tollera la pioggia, la nebbia salina e l'impatto con i sassi, lo rende un sostituto diretto dei supporti in elastomero che si induriscono e si rompono dopo 2-3 anni di esposizione del telaio.

Domande frequenti

Qual è la quantità minima d'ordine per il JGX-0958D-108A?Gli ordini di valutazione partono da 10 pezzi. Per i programmi di produzione, gli accordi LTA supportano rilasci programmati senza quantità minima di spedizione, consentendo modelli di rifornimento just-in-time (JIT) e kanban. Il tempo di consegna standard è di 5–7 giorni lavorativi dall'inventario dei prodotti finiti, 15–25 giorni lavorativi per gli ordini di produzione che superano i livelli delle scorte.

Come verifico la dichiarazione di riciclabilità?Per ogni lotto di produzione sono disponibili certificati di composizione dei materiali (EN 10204 3.1), che documentano l'esatto grado di lega della fune metallica SS304 e dei blocchi di alluminio 6061-T6. Questi certificati possono essere inviati al fornitore di gestione dei rifiuti o al revisore della sostenibilità per confermare che entrambi i materiali soddisfano i criteri di accettazione per i flussi di riciclaggio dei metalli standard. In ogni spedizione è incluso un foglio di istruzioni di smontaggio con passaggi fotografici.

Cosa succede all’LTA se i prezzi delle materie prime metalliche cambiano in modo significativo?Il meccanismo dei prezzi LTA è progettato per la trasparenza e l’adeguamento limitato. Le revisioni annuali dei prezzi sono limitate al ±8% indipendentemente dal movimento dell’indice delle materie prime. Se l’alluminio del LME raddoppiasse e il calcolo dell’indice producesse un aggiustamento del +25%, il limite manterrebbe l’aumento al +8%: il fornitore assorbirebbe la differenza. Simmetricamente, se i prezzi delle materie prime crollano, il tetto del -8% protegge il fornitore dall’erosione insostenibile dei prezzi. Questa struttura offre ad entrambe le parti certezza di pianificazione pur mantenendo un collegamento a parametri di prezzo oggettivi e pubblicati.

Il JGX-0958D-108A può essere fornito con cavo metallico SS316 per ambienti marini?SÌ. Una variante SS316 (UNS S31600, contenuto di molibdeno 2–3% per una maggiore resistenza alla vaiolatura del cloruro) è disponibile con una quantità minima di ordine di 100 pezzi. Questa configurazione è consigliata per installazioni costiere entro 5 km da acqua salata, piattaforme offshore e applicazioni nella sala macchine di navi marine in cui la combinazione di atmosfera salina e temperatura elevata accelera la corrosione per vaiolatura nello standard SS304.
