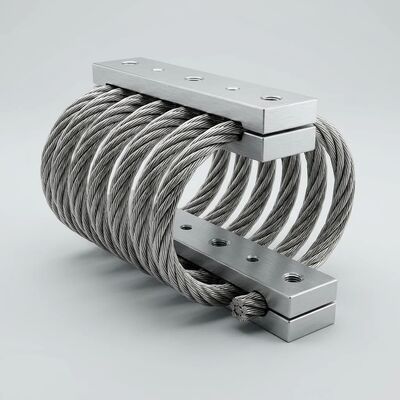

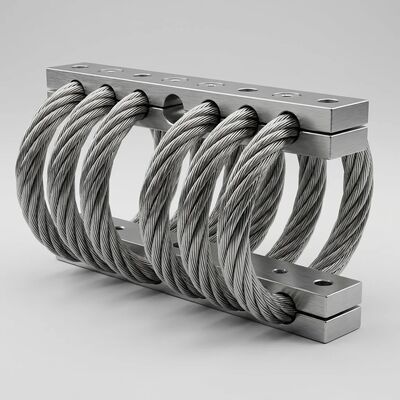

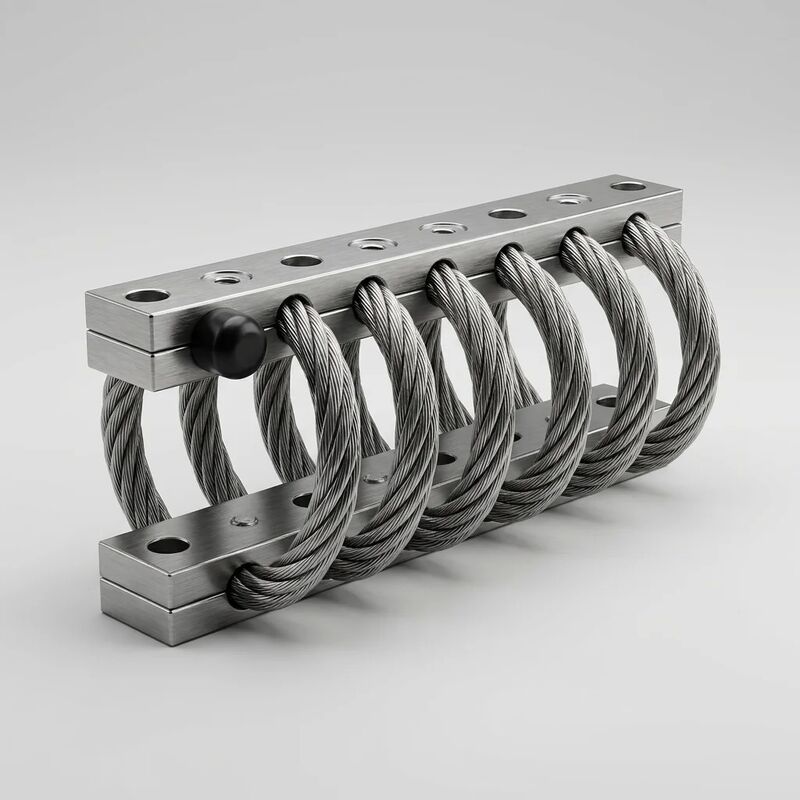

JGX-0956D-80A Isolatore di vibrazioni per funi metalliche resistenti alla corrosione galvanica, indurito dalle radiazioni per uso spaziale nucleare

JGX-0956D-80A Isolatore di vibrazione a filo galvanico resistente alla corrosione

Construito appositamente perambienti di montaggio a metallo diversose la corrosione galvanica minaccia l'integrità strutturale, questo isolante è dotato di una costruzione in acciaio inossidabile 316L completamente passivata, dal nucleo del cavo elicoidale alle piastre di montaggio.Progettato e convalidato perapplicazioni ad alta radiazione e a temperature estremeIn materia di generazione di energia nucleare, sistemi di lancio aerospaziale e attrezzature sottomarine profonde, offre decenni di servizio senza manutenzione dove i supporti convenzionali falliscono in pochi mesi.

Cosa rende diverso questo isolatore

• Eliminazione della corrosione galvanica:Con la costruzione di ogni componente metallico in acciaio inossidabile 316L passivato, questo progetto elimina la differenza di potenziale elettrochimica che determina la corrosione galvanica.Quando sono fissate a strutture di scafo in alluminio, cornici di macchinari in acciaio, o supporti aerospaziali in titanio, non sono richieste coperture isolanti protettive o rivestimenti isolanti.
• Architettura a tutto metallo resistente alle radiazioni:Con zero polimeri, elastomeri o composti organici, questo isolatore resiste a livelli di dose ionizzante totale (TID) superiori a 100 krad senza fragilità, fuoriuscita di gas o perdita di proprietà meccaniche.Questo lo rende l'unica soluzione praticabile di controllo delle vibrazioni persistemi ausiliari di centrali nucleari, acceleratori lineari medici e piattaforme di autobus satellitariquando l'esposizione alle radiazioni è inevitabile.
• Continuità da criogenica ad alta temperatura:Il design dell'all-316L mantiene caratteristiche di smorzamento costanti dalle temperature dell'azoto liquido (-196°C) fino a un funzionamento prolungato a 350°C.Nessuna fragilità a basse temperature problemi inerenti agli isolanti elastomerici che questo design in metallo evita completamente.
• Controllo multiasse di carico utile pesante:La geometria elicoidale a 8 bobine supporta 100 kg di compressione e 50 kg di taglio, fornendo un rapporto di ammortizzazione minimo del 18%.Grandi compressori, gruppi generatori di turbine e supporti per motori mariniquando gli isolatori monoasse lasciano le apparecchiature vulnerabili alle vibrazioni laterali e torsionali.
• Affidabilità a vita con zero interventi:Nessuna gomma da spaccare, nessun fluido da tracciare, nessuna coppia da controllare.questa unità non richiede manutenzione programmata per tutta la sua vita di progettazione, in genere 25+ anni in applicazioni industriali stazionarieQuesto riduce notevolmente il costo totale di proprietà rispetto ai supporti in gomma che richiedono la sostituzione ogni 3 o 7 anni.

Specifiche tecniche

Installazione e funzionamento a lungo termine

Il montaggio richiede strumenti standard esessuali e hardware M10 o M12. La piastra base 316L unificata elimina la necessità di guarnizioni di isolamento o rivestimenti dielettrici tra l'isolatore e la struttura ospitante.Per impianti all'aperto o sommersi, la superficie passivata fornisceresistenza al buco equivalente a PREN ≥ 24, adatto alle zone di spruzzo di acqua di mare e alle atmosfere di lavorazione chimica.Non sono richieste attività di manutenzione .

Scenari tipici di distribuzione

• Sette di pompe di raffreddamento e generatori diesel di emergenza per centrali nucleari
• Isolamento strutturale del bus satellitare e montaggio della ruota di reazione
• Isolamento del carico utile del veicolo spaziale durante l'ascesa del veicolo di lancio
• Montaggi elettronici del telaio di veicoli a comando remoto (ROV) per sottomarini
• Terapia medica con protoni e isolatori lineari per portelli con acceleratori
• Compressori per piattaforme offshore e supporti per turbine a gas
• Agitatori per impianti di trasformazione chimica e isolatori per centrifuga

Qualità e tracciabilità

Ogni isolatore è individualmente serializzato con la completa tracciabilità del materiale per il calore dei lotti. Le curve di carico-deflezione sono registrate e archiviate per ogni spedizione.ISO 9001:2015Su richiesta forniamo certificati di materiale EN 10204 Tipo 3.1, relazioni di passivazione superficiale e registri di ispezione dei coloranti per le piastre base 316L.con una tensione di 20 V o più, cuscinati di schiuma in cartoni a doppia parete di qualità di esportazione.

Domande frequenti

D: Come fa questo isolante a prevenire la corrosione galvanica sulle strutture in alluminio?
R: Utilizzando acciaio inossidabile 316L passivato per l'intero isolante ¥ comprese le piastre base ¥ non vi è alcuna giunzione metallica diversa per creare una cella galvanica.Lo strato di passivazione aumenta ulteriormente la nobiltà superficiale, eliminando il fattore elettrochimico di corrosione anche in atmosfere marine ricche di sale.

D: Che cosa accade alle prestazioni di ammortizzazione dopo l'esposizione alle radiazioni?
R: Poiché il meccanismo di ammortizzazione è puramente meccanico (attrito di Coulomb tra i fili di filo in acciaio inossidabile), non ci sono polimeri o fluidi da degradare sotto radiazione.Le prove confermano che il rapporto di ammortizzazione e la capacità di carico rimangono entro il ±3% dei valori originali dopo l'esposizione a 100 krad TID.

D: Questa unità può essere installata all'aperto senza protezione aggiuntiva?
R: Sì. La costruzione passivata 316L resiste a esposizioni esterne continue, inclusi spruzzi di sale, piogge acide e SO industriale₂Per le applicazioni che comportano l'immersione diretta in acqua di mare, contattate il nostro team di ingegneri per una guida specifica di profondità e durata.
