Ammortizzatore di vibrazioni del cavo metallico
Created with Pixso.

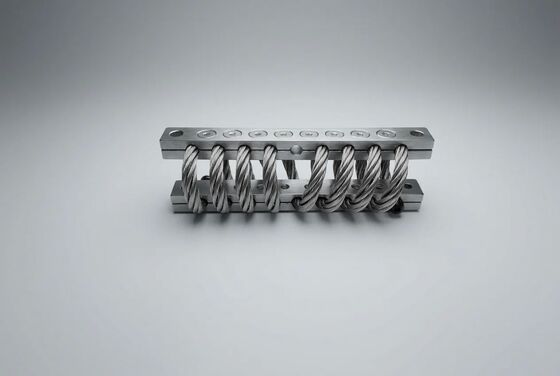

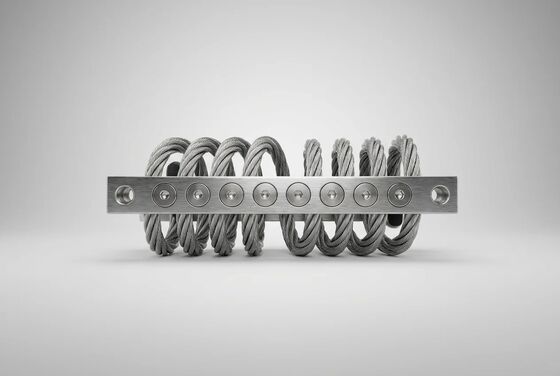

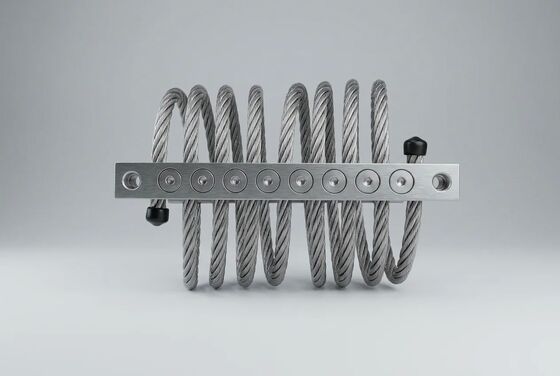

JGX-0648D-56A Isolatore di vibrazione da corda ad adattamento dinamico per il montaggio scalabile di una matrice multipunto

JGX-0648D-56A Isolatore di vibrazione da corda ad adattamento dinamico per il montaggio scalabile di una matrice multipunto

Marchio: Hoan
Numero di modello: JGX-0648D-56A
MOQ: 10 pezzi
Termini di pagamento: L/C,D/A,D/P,T/T,Western Union
Informazioni dettagliate
Luogo di origine:
Shaanxi, Cina
Certificazione:
ISO 9001:2015, CE, RoHS
Modello:
JGX-0648D-56A
Materiale:
Acciaio inossidabile 304/316
Diametro della corda di filo:
6.4 mm
Numero di fili:
Costruzione 7x19
Intervallo di carico:
0,50 - 56 kg per supporto
Frequenza naturale:
5-8 Hz
Temperatura operativa:
-40 ° C a +150 ° C.
Tipo di risposta:
Dinamica adattiva/Spostamento del carico
Configurazione dell'array:
Multipunto scalabile
Orientamento del supporto:
Verticale, Orizzontale, Angolo di 45°
Applicazione:
Macchinari a velocità variabile, piattaforme multiasse, automazione industriale
Evidenziare:

Carichi di spostamento con risposta dinamica adattiva

,

configurazione di array multipunto scalabile

,

smorzatore isolatore di vibrazioni a fune metallica

Descrizione del prodotto

JGX-0648D-56A — Isolamento adattivo delle vibrazioni per apparecchiature industriali a carico variabile

Quando i carichi dei macchinari fluttuano durante il funzionamento (azionamenti a velocità variabile che aumentano la risonanza, apparecchiature di elaborazione batch che cambiano massa a metà ciclo, pattini di generatori mobili che passano dalla modalità di trasporto a quella operativa), la curva di rigidità progressiva non lineare del JGX-0648D-56A si autoregola per mantenere un isolamento ottimale dalle vibrazioni. Il diametro della fune metallica da 6,4 mm e l'ingombro compatto consentono inoltre configurazioni scalabili di array multipunto per pacchetti di apparecchiature industriali di grande ingombro.

Comprendere la risposta dinamica adattiva allo spostamento dei carichi

Gli isolatori lineari convenzionali (molle elicoidali con rigidità fissa, cuscinetti in gomma con mescole a durometro singolo, soffietti pneumatici con pressione regolata) sono progettati attorno a un carico nominale "punto di progetto". Se si esce da quella ristretta finestra operativa, le prestazioni di isolamento peggiorano rapidamente: la trasmissibilità aumenta, la risonanza si sposta nell'intervallo di velocità operativa e la vibrazione strutturale si amplifica anziché attenuarsi.

Il JGX-0648D-56A utilizza un approccio meccanico fondamentalmente diverso attraverso il suocaratteristica di rigidezza di incrudimento non lineare, una proprietà emergente della stessa geometria della fune metallica avvolta elicoidalmente. A basse deflessioni (piccole ampiezze di vibrazione), l'elica della fune si comporta come una molla ammorbidente, fornendo un'elevata efficienza di isolamento contro i disturbi ad alta frequenza come il rumore dei cuscinetti del motore elettrico e l'eccitazione del passaggio delle pale della girante della pompa. A deflessioni maggiori (shock, sovraccarico transitorio, avvio/inerzia attraverso la risonanza), la rigidità passa a un regime di indurimento, prevenendo uno spostamento eccessivo e mantenendo la fune metallica entro il suo intervallo elastico.

Questa risposta a doppio regime è interamente passiva e intrinseca: nessun controller elettronico, nessun sensore di feedback, nessun attuatore pneumatico o idraulico. Si tratta di una proprietà geometrica della fune metallica avvolta elicoidalmente, validata e ripetibile in ogni unità produttiva.

Profili delle apparecchiature in cui la risposta adattiva fornisce un vantaggio misurabile

  • Gruppi compressori a velocità variabile (15–50 kW):Durante l'accelerazione da 0 a 3.600 giri/min, la frequenza di rotazione attraversa direttamente la banda di frequenza naturale di 6–8 Hz dell'isolatore. Una molla a velocità fissa consentirebbe un’amplificazione della risonanza, triplicando potenzialmente la forza trasmessa alla fondazione. La rigidità di indurimento del JGX-0648D-56A sposta la frequenza naturale effettiva verso l'alto all'aumentare dell'ampiezza, disintonando naturalmente il sistema lontano dalla risonanza.
  • Macchinari per la lavorazione e il riempimento di lotti:La massa delle apparecchiature può variare del 30–60% all'interno di un singolo ciclo produttivo quando le materie prime vengono caricate e il prodotto finito scaricato. Il JGX-0648D-56A mantiene la trasmissibilità inferiore a 1,5 su tutto l'intervallo di massa, verificato tramite test di carico statico multipunto al 30%, 60% e 100% della capacità nominale.
  • Banchi prova per dinamometri per motori e gruppi propulsori:I rapidi transitori dell'acceleratore durante la mappatura delle prestazioni generano un'eccitazione a banda larga compresa tra 5 e 500 Hz. Lo smorzamento Coulomb della fune metallica dissipa l'energia in tutte le modalità eccitate simultaneamente, a differenza degli smorzatori a massa accordata che mirano a una singola frequenza.
  • Pacchetti generatore mobile e skid pompa:Le vibrazioni della fase di trasporto (bassa frequenza, elevata ampiezza di spostamento dagli input stradali) e le vibrazioni della fase operativa (frequenza più elevata, ampiezza inferiore dal motore e dalle apparecchiature rotanti) richiedono strategie di isolamento fondamentalmente diverse. La curva di rigidità JGX-0648D-56A a doppio regime gestisce entrambi i regimi senza alcuna regolazione manuale, meccanismo di commutazione o procedura di blocco tra le modalità.

Per gli ingegneri di progettazione e simulazione, JGX-0648D-56A viene fornito con una versione completarapporto di caratterizzazione del carico-deformazionecoprendo tutti e tre gli orientamenti di montaggio standard (compressione verticale, inclinazione a 45° e taglio laterale). Questo set di dati, in genere 30-50 punti di misurazione per orientamento, consente una modellazione accurata degli elementi finiti dell'intero sistema di isolamento all'interno di ANSYS, Abaqus o COMSOL prima dell'impegno di approvvigionamento.

Configurazione di array multipunto scalabili: metodologia di progettazione

Le grandi apparecchiature industriali (refrigeratori HVAC con ingombro compreso tra 3 e 6 metri, unità di trattamento dell'aria industriali del peso di diverse centinaia di chilogrammi, armadi di trasformazione, gruppi skid multi-pompa) non possono essere isolate con un unico supporto. Il JGX-0648D-56A è progettato appositamente perdistribuzione di array multipunto, dove da 4 a 24+ unità individuali sono coordinate per gestire le vibrazioni multiasse mantenendo un allineamento preciso delle apparecchiature e una condivisione uniforme del carico.

Guida alla selezione della topologia di array

Configurazione Dimensione della matrice Capacità totale Applicazione primaria
Quattro angoli (simmetrico) 4 unità Fino a 224kg Macchinari a pianta quadrata con baricentro bilanciato
Perimetro (rettangolare) 6-8 unità Fino a 448kg Telai per attrezzature allungati con carico sui bordi distribuito
Griglia (distribuita) 9-16 unità Fino a 896 kg Macchinari di ampia superficie e attrezzature al piano soppalcato
Blocco d'inerzia (massa elevata) 12–24+ unità 1.300+ kg Basi inerziali in calcestruzzo con requisiti di vincolo sismico

Verifica della distribuzione del carico

Per unN-montare apparecchiature di supporto dell'array di massa totaleMcon coordinate note del baricentro (eX,e) rispetto al centro geometrico dell'array, il carico statico su ogni singola montaturaioposizionato alle coordinate (Xio,io) è calcolato come:

Fio= (M · g / N) + (M · g · eX· sìio/ ΣyJ²) + (M · g · e· Xio/ΣxJ²)

Per un impegno di smorzamento e una durata di servizio ottimali, ciascun JGX-0648D-56A dell'array deve funzionare tra30% e 80% del carico statico nominale(circa 17–45 kg per supporto in orientamento di compressione verticale). Le unità caricate al di sotto del 20% della capacità nominale possono mostrare una ridotta efficacia di smorzamento di Coulomb a basse ampiezze di vibrazione, poiché la pressione di contatto tra i trefoli è insufficiente per sviluppare l'intera forza di attrito. Per applicazioni con distribuzione del carico altamente irregolare, è possibile specificare sistemi ibridi che combinano diversi diametri di fune metallica.

Orientamento di montaggio per posizione dell'array

Le unità JGX-0648D-56A possono essere orientate individualmente in ciascuna posizione dell'array per corrispondere alla direzione di vibrazione dominante in quella posizione:

  • Compressione verticale (0°):Valutato per 56 kg. Fornisce il massimo isolamento verticale con moderata rigidità laterale. Specificato nelle posizioni di carico primarie direttamente sotto i piedini di montaggio dell'apparecchiatura.
  • Montaggio inclinato a 45°:Valutato per 42 kg. Fornisce una rigidità approssimativamente uguale sull'asse verticale e su un asse orizzontale. Posizionati strategicamente in posizioni in cui le apparecchiature generano un'eccitazione verticale-laterale accoppiata: compressori alternativi, punzonatrici e vagli scuotitori sono candidati tipici.
  • Taglio laterale (90°):Valutato per 28 kg. Fornisce l'isolamento dominante dell'asse orizzontale. Utilizzati come elementi stabilizzatori sugli angoli e sui bordi dell'attrezzatura per controllare l'oscillazione e l'oscillazione senza aggiungere un'eccessiva rigidità verticale che comprometterebbe il percorso di isolamento primario.

Riferimento per le applicazioni di settore

Produzione industriale

  • Isolamento della base del centro di lavoro CNC
  • Contenimento vibrazioni pressa per stampaggio e forgiatura
  • Montaggio pressa ad iniezione
  • Piedistalli di supporto per linee di produzione automatizzate

HVAC e servizi di costruzione

  • Isolamento delle vibrazioni del refrigeratore centrifugo
  • Montaggio su base dell'unità di trattamento aria (AHU).
  • Disaccoppiamento strutturale della torre di raffreddamento
  • Sistemi di ritenuta sismica per apparecchiature sul tetto

Generazione e distribuzione di energia

  • Isolamento del gruppo elettrogeno diesel e gas naturale
  • Smorzamento delle vibrazioni del trasformatore di potenza
  • Protezione del quadro elettrico di media tensione
  • Montaggio su skid ausiliario della turbina a gas

Marina commerciale e trasporti

  • Montaggio motore ausiliario per imbarcazioni commerciali
  • Isolamento HVAC del materiale rotabile ferroviario
  • Controllo delle vibrazioni nella cabina dell'operatore della gru portuale
  • Isolamento antislittamento delle apparecchiature della piattaforma offshore

Per le apparecchiature che funzionano al di fuori dell'intervallo di carico standard di 0,50–56 kg per supporto, su richiesta sono disponibili il montaggio parallelo di più unità JGX-0648D-56A su singoli punti di attacco o configurazioni personalizzate con diametro della fune metallica. Contatta il nostro team di ingegneri dell'applicazione per conoscere la massa dell'attrezzatura, le dimensioni dell'ingombro, le coordinate del baricentro e le frequenze di eccitazione dominanti per una raccomandazione su misura.

Linee guida per l'installazione e la messa in servizio

  1. Preparazione della superficie di montaggio:La fondazione o i supporti di montaggio in acciaio strutturale devono essere piatti entro 1 mm per 300 mm di lunghezza della superficie. Utilizzare pacchi spessori in acciaio inossidabile (con incrementi di spessore di 0,5 mm e 1,0 mm, AISI 304 o 316L per abbinare il materiale dell'isolante) per correggere le irregolarità della superficie locale. Non utilizzare mai le barre di bloccaggio dell'isolatore per colmare gli spazi vuoti in altezza: ciò induce sollecitazioni di flessione involontarie nell'elica della fune metallica.
  2. Specifiche e coppia di fissaggio:Bulloni M8 (grado A2-70 o A4-80): serrare a 22–25 N·m. Bulloni M10 (grado A2-70 o A4-80): coppia a 42–48 N·m. Applicare afrenafiletti anaerobico di media resistenzaa tutte le filettature di fissaggio per installazioni soggette a continue vibrazioni. Verificare i valori di coppia con una chiave dinamometrica calibrata dopo le prime 50 ore di funzionamento come parte del protocollo di ri-serraggio della messa in servizio.
  3. Controllo dell'allineamento post-installazione:Dopo che tutti gli elementi di fissaggio sono stati serrati secondo le specifiche, ispezionare visivamente ciascuna spirale della fune metallica da due direzioni ortogonali. L'elica dovrebbe presentare una forma a spirale uniforme e simmetrica senza deformazioni visibili, deviazioni laterali o contatto tra bobine. Qualsiasi asimmetria indica un carico decentrato o un'altezza di montaggio non uniforme: correggere con uno spessoramento prima di mettere in funzione l'attrezzatura.
  4. Verifica del collegamento elettrico:La struttura interamente in acciaio inossidabile fornisce un percorso di collegamento equipotenziale intrinseco tra l'apparecchiatura isolata e la struttura di supporto. Misurare la resistenza di collegamento tra il telaio dell'apparecchiatura e il punto di terra della fondazione; i valori non devono superare 0,1 Ω. Ciò è particolarmente importante per le installazioni di apparecchiature elettriche in cui le correnti vaganti potrebbero altrimenti trovare percorsi alternativi attraverso cuscinetti o componenti elettronici sensibili.
  5. Programma di ispezione preventiva:Effettuare un'ispezione visiva e tattile a intervalli di 6 mesi (intervalli di 3 mesi per installazioni esterne o costiere). Lista di controllo per l'ispezione: allineamento del segno di testimonianza della coppia di fissaggio, presenza di corrosione superficiale o vaiolatura su unità non 316L in servizio all'aperto, accumulo di detriti o particolato nelle scanalature dell'elica e spaziatura uniforme del gap della bobina attorno all'intera circonferenza dell'elica.

Specifiche di riferimento rapido

Parametro Valore
Modello JGX-0648D-56A
Diametro del cavo metallico 6,4 mm
Costruzione del filo 7 * 19 (133 fili in totale)
Opzioni materiali AISI 304 / AISI 316L
Intervallo di carico (compressione verticale) 0,50 – 56 kg per supporto
Intervallo di carico (inclinato a 45°) 0,35 – 42 kg per supporto
Intervallo di carico (taglio laterale) 0,25 – 28 kg per supporto
Frequenza naturale (a carico nominale) 6 – 8 Hz
Rapporto di smorzamento viscoso equivalente 0,10 – 0,20
Amplificazione dinamica alla risonanza ≤ 4,0
Intervallo di temperatura Da -40°C a +150°C
Isolamento a 20 Hz/30 Hz ≥ 90% / ≥ 95%
Montare il peso 0,50 – 0,70 kg
Dimensioni/coppia del dispositivo di fissaggio M8 (22–25 N·m) / M10 (42–48 N·m)

Supporto tecnico disponibile

Il nostro team di ingegneri dell'applicazione fornisce servizi gratuitianalisi del sistema di isolamento pre-appaltoper progetti qualificati, inclusi calcoli di distribuzione del carico di array multipunto, ottimizzazione dell'orientamento di montaggio, trasmissibilità prevista rispetto alle curve di frequenza e raccomandazioni specifiche per l'apparecchiatura. Tempi di consegna del prodotto standard: 3–7 giorni lavorativi per configurazioni a magazzino (AISI 304, modello di bullone standard), 15–25 giorni lavorativi per quantità di produzione o specifiche AISI 316L.

Invia le specifiche dell'apparecchiatura, il disegno GA e le condizioni operative per una valutazione non vincolante dell'isolamento dalle vibrazioni.
