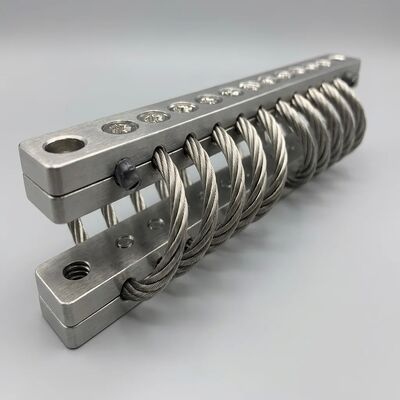

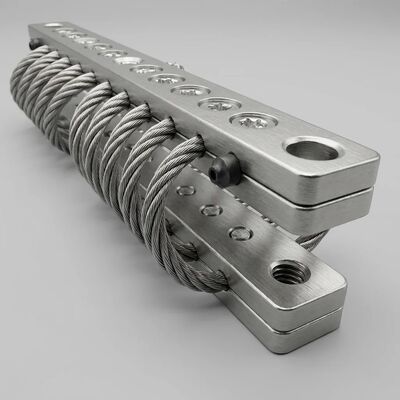

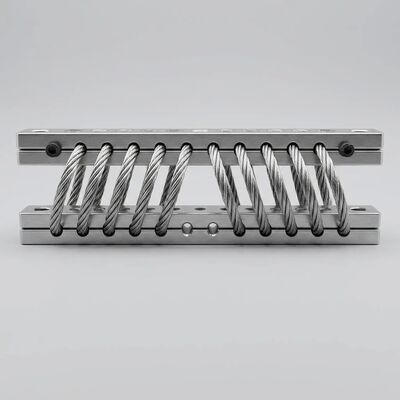

JGX-0480D-61A Isolatore di vibrazione da corda di filo ad adattabile risposta dinamica per il montaggio scalabile di una matrice multipunto

JGX-0480D-61A Isolatore di vibrazione da corda di filo ad adattabile risposta dinamica per il montaggio scalabile di una matrice multipunto

Marchio: Hoan
Numero di modello: JGX-0480D-61A
MOQ: 10 pezzi
Termini di pagamento: L/C,D/A,D/P,T/T,Western Union
Informazioni dettagliate
Luogo di origine:
Shaanxi, Cina
Certificazione:
ISO 9001:2015, CE, RoHS
Modello:
JGX-0480D-61A
Materiale:
Acciaio inossidabile 304/316
Diametro della corda di filo:
4,8 mm
Numero di fili:
Costruzione 7x19
Intervallo di carico:
0,45 - 61 kg per supporto
Frequenza naturale:
5-8 Hz
Temperatura operativa:
-40 ° C a +150 ° C.
Tipo di risposta:
Dinamica adattiva/Spostamento del carico
Configurazione dell'array:
Multipunto scalabile
Orientamento del supporto:
Verticale, Orizzontale, Angolo di 45°
Applicazione:
Macchinari a velocità variabile, piattaforme multiasse, automazione industriale
Evidenziare:

Risposta dinamica adattiva per spostare carichi

,

Configurazione scalabile dell'array multipunto

,

Amortizzatore di isolazione da vibrazione per filo

Descrizione del prodotto

JGX-0480D-61A — Isolamento adattivo delle vibrazioni per ambienti macchinari complessi

Quando i carichi delle apparecchiature si spostano durante il funzionamento (compressori in aumento, pompe che presentano transitori di flusso, trasportatori che trasportano carichi utili variabili), la curva di rigidità progressiva del JGX-0480D-61A si autoregola per mantenere un isolamento ottimale. Il suo fattore di forma compatto consente inoltre configurazioni scalabili di array multipunto per macchinari di grandi dimensioni.

Comprendere la risposta dinamica adattativa

Gli isolatori lineari convenzionali (molle elicoidali, cuscinetti in gomma, soffietti pneumatici) sono progettati attorno a un singolo carico "punto di progettazione". Esci da quella finestra ristretta e le prestazioni di isolamento diminuiscono rapidamente. Il JGX-0480D-61A utilizza un approccio fondamentalmente diverso attraverso il suocaratteristica di rigidezza di incrudimento non lineare.

L'elica della fune metallica si comporta come una molla ammorbidente a deflessioni basse (fornendo un elevato isolamento da disturbi di piccola ampiezza e ad alta frequenza come il rumore dei cuscinetti del motore) e si trasforma in una molla indurente a deflessioni maggiori (prevenendo uno spostamento eccessivo sotto shock o sovraccarico transitorio). Questa risposta a doppio regime è intrinseca alla geometria: non sono necessari controller, sensori o attuatori esterni.

Scenari di carico variabili in cui la risposta adattiva eccelle

  • Compressori a velocità variabile:Poiché la velocità di rotazione attraversa la banda di risonanza dell'isolatore durante la salita e la discesa per inerzia, la rigidità non lineare impedisce l'accumulo di ampiezza che si verificherebbe con una molla a velocità fissa.
  • Macchinari di dosaggio/riempimento:La massa delle apparecchiature cambia del 30–60% durante un singolo ciclo di produzione. Il JGX-0480D-61A mantiene la trasmissibilità inferiore a 1,5 su tutto l'intervallo di massa.
  • Banchi prova motori:I transitori rapidi dell'acceleratore generano un'eccitazione a banda larga. Lo smorzamento Coulomb con fune metallica dissipa l'energia in tutte le modalità simultaneamente: qualcosa che gli smorzatori a massa accordata non possono ottenere.
  • Pattini per generatore mobile:Le vibrazioni di trasporto (bassa frequenza, alta ampiezza) e le vibrazioni operative (frequenza più alta, ampiezza più bassa) richiedono strategie di isolamento diverse. La curva di rigidità a doppio regime gestisce entrambi senza regolazione manuale.

Per gli ingegneri progettisti, JGX-0480D-61A viene fornito con una versione completarapporto di caratterizzazione del carico-deformazionecoprendo tre orientamenti di montaggio (compressione verticale, inclinazione a 45° e taglio laterale), consentendo una modellazione accurata degli elementi finiti del sistema di isolamento completo prima dell'approvvigionamento.

Guida alla configurazione dell'array multipunto scalabile

I pacchetti di apparecchiature di grandi dimensioni (refrigeratori HVAC, unità di trattamento dell'aria industriali, armadi di trasformazione, skid per pompe) raramente si trovano su un singolo isolatore. Il JGX-0480D-61A è stato progettato da zero perdistribuzione di array multipunto, dove da 4 a 24+ unità lavorano insieme per gestire le vibrazioni multiasse e mantenere l'allineamento delle apparecchiature.

Principi di layout degli array

Configurazione Dimensioni tipiche dell'array Ideale per
Quattro angoli (simmetrico) 4 unità Macchinari a base quadrata, baricentro bilanciato
Perimetro (rettangolare) 6-8 unità Attrezzatura a base lunga con caricamento laterale
Griglia (distribuita) 9-16 unità Macchinari di ampia superficie, attrezzature soppalcate
Blocco d'inerzia (massa elevata) 12–24+ unità Basi inerziali in calcestruzzo, installazioni antisismiche

Calcolo della distribuzione del carico

Per unN-apparecchiatura di supporto dell'array di unità di massa totaleMcon baricentro spostatoe, il carico su ciascun supportoionella posizione (xᵢ, yᵢ) È:

Fᵢ = (M * g / N) + (M * g * eₓ * yᵢ / Σyⱼ²) + (M * g * eᵧ * xᵢ / Σxⱼ²)

Ciascun supporto nell'array dovrebbe funzionare tra30% e 80% del carico statico nominaleper garantire che la fune metallica mantenga un precarico sufficiente per l'innesto del micro-attrito, lasciando spazio per le escursioni dinamiche. I supporti precaricati sottocarico (inferiore al 20%) possono mostrare un'efficacia di smorzamento ridotta a basse ampiezze.

Strategia di orientamento al montaggio

Le unità JGX-0480D-61A possono essere installate in tre orientamenti principali, selezionabili individualmente per posizione dell'array:

  • Compressione verticale (0°):Massima capacità di carico, isolamento dell'asse primario. Predefinito per apparecchiature montate su base.
  • Inclinato a 45°:Uguale rigidità in direzione verticale e in una direzione orizzontale. Ideale per apparecchiature che generano vibrazioni sia verticali che laterali (compressori alternativi, punzonatrici).
  • Taglio laterale (90°):Isolamento orizzontale dominante. Utilizzato come supporto stabilizzatore agli angoli dell'attrezzatura per controllare l'oscillazione senza compromettere l'isolamento verticale.

Applicazioni industriali e riferimenti al dimensionamento

🏭Produzione industriale

  • Isolamento del centro di lavoro CNC
  • Contenimento vibrazioni pressa per stampaggio
  • Montaggio presse ad iniezione
  • Piedistalli per linee di assemblaggio automatizzate

❄️ HVAC e servizi di costruzione

  • Isolamento di refrigeratori e torri di raffreddamento
  • Supporti base per unità di trattamento aria (AHU).
  • Sistema di ritenuta sismica dell'attrezzatura sul tetto
  • Disaccoppiamento delle vibrazioni dello skid della pompa

⚡ Potenza ed energia

  • Isolamento del gruppo elettrogeno diesel
  • Smorzamento delle vibrazioni del trasformatore
  • Protezione del quadro elettrico
  • Montaggio apparecchiature ausiliarie della turbina

🚢 Trasporti e navigazione marittima

  • Supporti motore per imbarcazioni commerciali
  • Isolamento HVAC di veicoli ferroviari
  • Montaggio cabina operatore gru portuale
  • Pattini per attrezzature per piattaforme offshore

Per le applicazioni al di fuori dell'intervallo di carico standard, sono disponibili il montaggio parallelo di più unità o diametri di fune personalizzati. Contatta il nostro team di ingegneri con la massa della tua attrezzatura, le dimensioni di ingombro e le frequenze di eccitazione dominanti.

Migliori pratiche di installazione

  1. Planarità della superficie:I supporti di montaggio devono essere piatti entro 1 mm ogni 300 mm. Utilizzare pacchi di spessori (acciaio inossidabile, incrementi di 0,5 mm) per correggere le irregolarità della superficie: non utilizzare mai l'isolatore stesso per colmare i divari di altezza.
  2. Coppia di fissaggio:Bulloni M6: 9–11 N·m. Bulloni M8: 22–25 N·m. Applicare frenafiletti di media resistenza (resistenza media, ad esempio frenafiletti anaerobico) per installazioni soggette a vibrazioni continue.
  3. Verifica dell'allineamento:Dopo aver serrato, verificare che l'elica della fune metallica non sia visibilmente deformata o sbilanciata su un lato. Una forma ad elica uniforme indica un caricamento corretto e centrato.
  4. Continuità di messa a terra:La struttura interamente in metallo fornisce un collegamento elettrico intrinseco tra l'apparecchiatura e la fondazione. Verificare continuità ≤ 0,1 Ω se previsto per l'installazione.
  5. Programma di ispezione:Ispezione visiva ad intervalli di 6 mesi. Verificare la presenza di: elementi di fissaggio allentati (segni visibili delle strisce di torsione), corrosione superficiale su unità non 316L in servizio all'aperto, accumulo di detriti nelle scanalature dell'elica.

Specifiche di riferimento rapido

Parametro Valore
Modello JGX-0480D-61A
Diametro del cavo metallico 4,8 mm
Costruzione del filo 7*19
Opzioni materiali AISI 304 / AISI 316L
Intervallo di carico (compressione) 0,45 – 61 kg per supporto
Intervallo di carico (inclinato a 45°) 0,30 – 45 kg per supporto
Frequenza naturale (carico nominale) 6 – 8 Hz
Rapporto di smorzamento 0,10 – 0,20 (viscoso equivalente)
Intervallo di temperatura Da -70°C a +260°C
Isolamento a 20 Hz ≥ 90%
Montare il peso 0,35 – 0,50 kg
Dimensioni del dispositivo di fissaggio M6/M8

Pronto a specificare?

I nostri ingegneri applicativi possono fornire aanalisi personalizzata del carico-deformazioneper la configurazione specifica della vostra apparecchiatura, inclusa l'ottimizzazione dell'array multipunto, i consigli sull'orientamento e le curve di trasmissibilità previste. Tempi di consegna standard: 3–7 giorni lavorativi per configurazioni di stock, 15–25 giorni lavorativi per quantità di produzione.

Invia oggi stesso le specifiche della tua attrezzatura per una revisione gratuita del sistema di isolamento.
