JGX-0480D-61A Isolatore di vibrazione da corda di filo in acciaio inossidabile per la protezione sismica

Name: JGX-0480D-61A Isolatore di vibrazione da corda di filo in acciaio inossidabile per la protezione sismica
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480D-61A
Availability: InStock

Marchio:	Hoan
Numero di modello:	JGX-0480D-61A
MOQ:	10 pezzi
Termini di pagamento:	L/C,D/A,D/P,T/T,Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shaanxi, Cina

Certificazione:

ISO 9001:2015, CE, RoHS

Modello:

JGX-0480D-61A

Materiale:

Acciaio inossidabile 304/316

Diametro della corda di filo:

4,8 mm

Numero di fili:

Costruzione 7x19

Intervallo di carico:

0,45 - 61 kg per supporto

Frequenza naturale:

5-8 Hz

Temperatura operativa:

-40 ° C a +150 ° C.

Attenuazione del tipo:

Microattrito tra i trefoli

Valutazione del lavaggio:

Sicuro per alte pressioni/caustiche

Certificazione Sismica:

Conforme IBC/ASCE 7

Tipo di montaggio:

Compatibile con array multipunto

Applicazione:

HVAC, generatori, pompe, rinforzi sismici

Evidenziare:

Tecnologia di smorzamento a microattrito tra trefoli

isolatore sicuro per caustiche per lavaggio ad alta pressione

supporto di protezione sismica antisismica certificato

Descrizione del prodotto

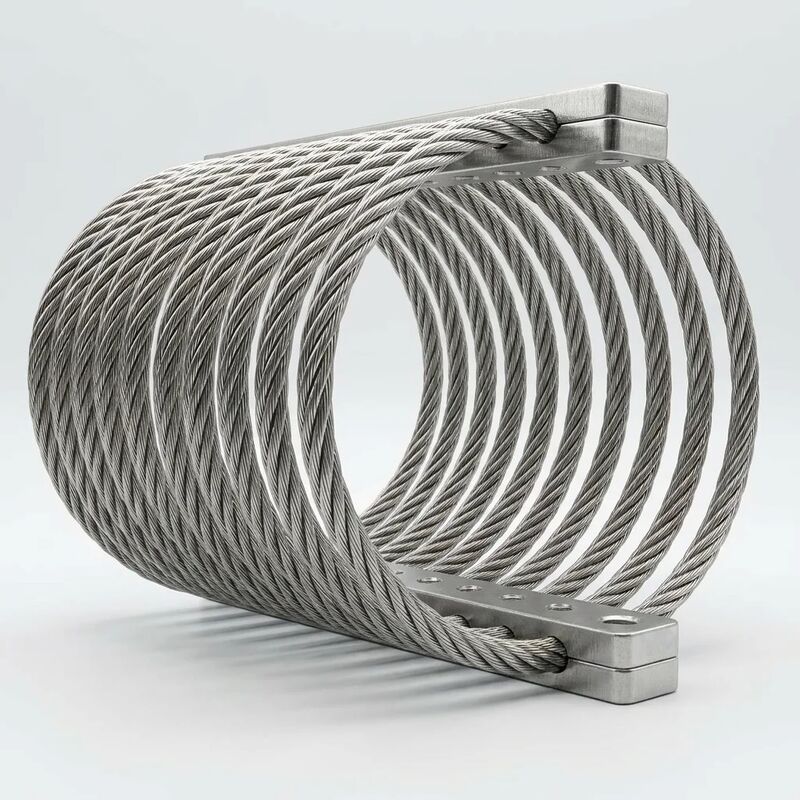

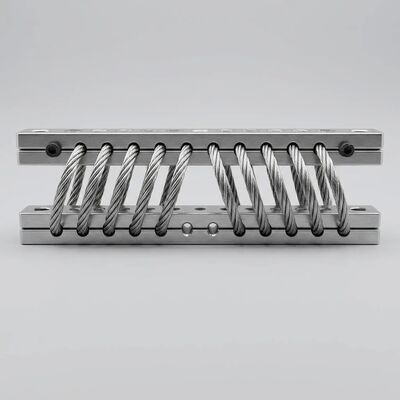

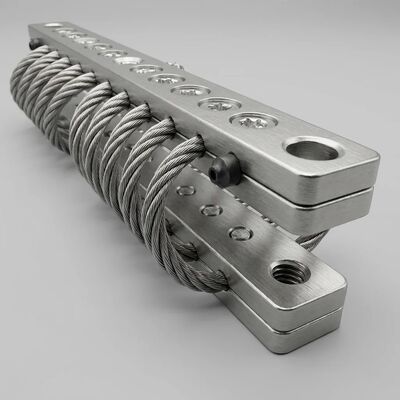

JGX-0480D-61A Isolatore di vibrazione a filo di precisione

Progettato con la tecnologia di ammortizzazione del micro-friction tra i fili, il JGX-0480D-61A offre attenuazione delle vibrazioni senza manutenzione per le apparecchiature industriali che operano in ambienti difficili.La costruzione interamente in acciaio inossidabile garantisce l'immunità alla corrosione per tutta la vita utile.

Come funziona l'interstrand micro-friction damping

Il nucleo della JGX-0480D-61A è costituito da un elemento di corda elicoidale costituito da più fili di filo in acciaio inossidabile ad alta resistenza.I singoli fili scivolano gli uni contro gli altri a livello microscopico.Questo.Ammorbidimento di Coulomb (friczione a secco)Il meccanismo converte l'energia cinetica in energia termica di basso grado senza richiedere fluidi idraulici, composti elastomerici o sistemi di controllo attivi.

Tre fattori definiscono le prestazioni di ammortizzazione:

Strand Count & Lay Geometry:La costruzione della corda di filo 7*19 massimizza i punti di contatto tra i filamenti per unità di lunghezza, creando migliaia di interfacce di micro-friczione che si attivano a diverse ampiezze di vibrazione.
Finitura della superficie del filo:Un trattamento di passivazione controllato preserva la microrrossura naturale del filo di acciaio inossidabile tirato,che è essenziale per coefficienti di attrito di Coulomb costanti nell'intervallo di temperatura di funzionamento.
Precarico elicoidale:La geometria della barra di chiusura applica una precompressione calibrata alla elica della corda, stabilendo la rigidità statica di base e garantendo che la soglia di ammortizzazione si impegni a bassi livelli di eccitazione.

A differenza degli ammortizzatori viscosi che soffrono di perdite di fluido e cambiamenti di viscosità dipendenti dalla temperatura, il sistema di ammortizzazione interamente in metallo del JGX-0480D-61A rimane stabile da-70°C a +260°Ce non richiede manutenzione durante la sua vita di progetto.

Selezione dei materiali e protezione contro la corrosione

Il JGX-0480D-61A è fabbricato conAcciaio inossidabile AISI 304come standard, conAISI 316Logni componente metallico ̇ cavo, barre di fissaggio, supporti di montaggio,e fissanti condividono lo stesso grado di materiale per eliminare il rischio di corrosione galvanica.

Componente	Grado standard	Grado opzionale	Finitura superficiale
Wire Rope Helix	AISI 304	AISI 316L	Passivati ed elettrolizzati
Barre di chiusura	AISI 304	AISI 316L	Passivo
Base di montaggio	AISI 304	AISI 316L	Passivo
Fabbricazione a partire da materiali di cui all'allegato 1	A2-70 SS	A4-80 SS	Passivo

Questa strategia di materiali consente al JGX-0480D-61A di resistereprotocolli di lavaggio ad alta pressioneL'esposizione a agenti di pulizia caustici comuni (soluzioni di idrossido di sodio fino a 5%,disinfettanti di ammonio quaternario) e disinfettanti ossidanti (acido peracetico), vapore di perossido di idrogeno) non compromette l'integrità strutturale o le prestazioni di ammortizzazione.

Qualification Testing & Certification Framework (Quadro di prova e certificazione delle qualifiche)

Ogni lotto di produzione JGX-0480D-61A è sottoposto a un protocollo di verifica a più punti:

Curva di deformazione del carico statico:Grafico della forza contro lo spostamento da 0 a 150% del carico nominale in modalità di compressione, taglio e accoppiamento a 45°. Linearità della rigidità verificata rispetto alle curve di riferimento principali.
Dynamic Transmissibility Sweep:Escitazione del sine-sweep da 3 Hz a 200 Hz a 0,5 g di ingresso.
Caratteristica dell'ammortizzatore:Metodo della larghezza di banda di metà potenza applicato a ciascun picco di risonanza per calcolare il rapporto di ammortizzazione viscosa equivalente (obiettivo: 0,10 ∼ 0,20).
Esposizione allo spray di sale:Spruzzo di sale neutro ASTM B117 per 500 ore su AISI 304, 1000+ ore su AISI 316L senza ruggine rossa, profondità di buco inferiore a 0,05 mm.
Endurance ciclica:106 cicli a ± 100% di deformazione nominale a 5 Hz. La deriva della rigidità deve rimanere entro il ± 10% del valore iniziale; non sono ammesse fratture di filo o separazioni di fili.

Certificazioni:Sistema di gestione della qualità ISO 9001:2015. Documentazione sulla conformità del prodotto disponibile per la marcatura CE (direttiva UE 2006/42/CE sulle macchine) e RoHS (2011/65/UE).Test di qualificazione sismica per IBC 2024 e ASCE 7-22 disponibili su richiesta del progetto.

Fogli tecnici

Parametro	Specificità
Modello	JGX-0480D-61A
Diametro della corda di filo	4.8 mm
Strand Construction	7 * 19 (7 fili, 19 fili ciascuno)
Materiale (Standard)	Acciaio inossidabile AISI 304
Materiale (facoltativo)	Acciaio inossidabile AISI 316L
Carico statico nominale (compressione)	0.45 ?? 61 kg per montaggio
Carico statico nominale (45° di montaggio)	0.30 ¢ 45 kg per montatura
Carico statico nominale (laterale)	0.20 30 kg per montaggio
Frequenza naturale (a carico nominale)	6 8 Hz
Rapporto di ammortizzazione equivalente	0.10 ¢ 0.20
Amplificazione dinamica in risonanza	≤ 4.0
Intervallo di temperatura di funzionamento	-70°C a +260°C
Isolation Efficiency (a 20 Hz)	≥ 90% attenuazione delle vibrazioni
Peso di montaggio (circa)	00,35 0,50 kg
Mounting Bolt Size	M6 o M8 (specifico per l'applicazione)
La vita progettata	20 anni e più (corretto carico, all'interno/all'esterno)

Precisione di produzione e controllo qualità

Ogni isolatore JGX-0480D-61A è fabbricato su stazioni di formazione di funi di filo a controllo CNC che mantengono la pendenza e il diametro della elica entro una tolleranza di ±0,3 mm.I profili di scanalatura della barra di fissaggio sono lavorati per abbinare la geometria dell'elica della corda, garantendo una pressione di contatto uniforme lungo l'intera lunghezza di fissaggio questo è fondamentale per una prestazione di ammortizzazione costante da unità a unità.

I punti di controllo in fase di controllo comprendono:

Verifica della resistenza alla trazione del filo in entrata (obiettivo: ≥ 1,570 MPa UTS per ASTM A313)
Misurazione laser della geometria a elica nella stazione di formazione
Verifica della coppia di fissaggio con chiavi a coppia calibrate (precisione ±5%)
Ispezione visiva al 100% in caso di difetti superficiali, piegature del filo o rimozione del filo
campionamento di rigidità statica a livello di lotto (AQL 1.0, livello di ispezione normale II secondo ISO 2859-1)

La linea di fondo

Il JGX-0480D-61A rappresenta un isolatore di filo conduttore leader per gli ingegneri che hanno bisogno didati di prestazione documentati,tracciabilità dei materiali, eaffidabilità a lungo termineIl suo meccanismo di smorzamento della microfriczione tra i filamenti offre un vantaggio fondamentale rispetto alle alternative elastomeriche: zero scorrere, zero deflusso,e zero manutenzione per decenni di funzionamento continuo.

Richiedi un foglio dati, un modello CAD 3D o una curva di deformazione del carico personalizzata per la tua applicazione oggi stesso.
