JGX-0400D-26A Isolatore da vibrazione da corda di filo infinito durata di conservazione parti di ricambio strategiche progettazione ingegneristica di precisione

JGX-0400D-26A Isolatore di vibrazione per filo di filo

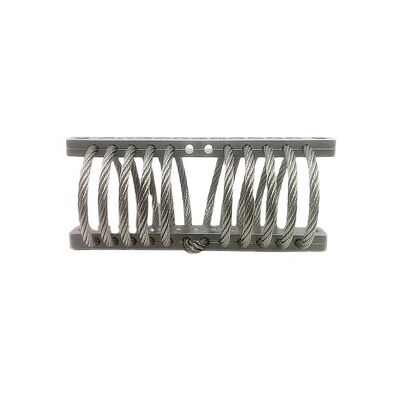

IlJGX-0400D-26ARisolve due problemi con cui i responsabili del ciclo di vita delle apparecchiature devono lottare quotidianamente: il costo nascosto della sostituzione delle parti di ricambio in base al calendario,e il divario di percezione tra prestazioni funzionali e qualità visibile della costruzione. Costruito da4.0 mm di filo di acciaio inossidabile 304(7*19 filamenti, 133 fili individuali per sezione trasversale del cerchio) in una geometria formata da 8 circuiti CNC e destinata a26 kg di carico statico, questo isolatore non ha un meccanismo di degradazione chimica, si conserva a tempo indeterminato su uno scaffale di magazzino con zero variazione delle proprietà dinamiche.geometria del circuito simmetrico, e le barre di fissaggio lavorate in modo pulito comunicano l'ingegneria di precisione a livello visivo che influenza la fiducia del cliente durante l'ispezione delle attrezzature e le prove di accettazione in fabbrica.

La durata di conservazione infinita: la chimica e l'economia dei pezzi di ricambio strategici

I supporti a vibrazione convenzionali creano una tassa logistica nascosta: la sostituzione di pezzi di ricambio che invecchiano sullo scaffale prima di essere installati.Per comprendere perché il JGX-0400D-26A elimina questo costo è necessario esaminare i diversi meccanismi di degradazione che influenzano ogni tipo di isolante in magazzino:

• Fabbricazione in cui il materiale è utilizzato per la fabbricazione di prodotti di cui all'allegato 1 del presente regolamento.L'ozono atmosferico attacca questi legami anche senza sforzo meccanico.che causano una crepa superficiale (crepa dell'ozono) visibile entro 2 o 4 anni di conservazione al chiusoContemporaneamente, l'ossigeno si diffonde nel materiale sfuso, si incrociano progressivamente le catene e aumenta la rigidità.Gli antiozonici e gli antiossidanti ritardano ma non impediscono queste reazioni■ vengono consumati in modo stoichiometrico e infine esauriti
• Fabbricazione a partire da prodotti della voce 8528La resistenza al ozono e ai raggi UV del silicone è superiore alla resistenza al NR, tuttavia il silicone subisce un graduale collegamento crociato a temperatura ambiente dopo la cura.spostamento della temperatura di transizione del vetro e alterazione della rigidità dinamicaMentre il degrado è più lento del NR, la stabilità di 10 anni non è garantita senza stoccaggio a clima controllato e periodica ricertificazione dinamica
• Amortizzatori pieni di liquido:Le guarnizioni elastomeriche sono l'anello debole.Una volta che il sigillo si rilassa al di sotto della sua soglia minima di compressioneL'inventario deve essere rotato su base calendarizzata, aggiungendo spese generali di approvvigionamento.
• JGX-0400D-26A (interamente in metallo):La costruzione in acciaio inossidabile e alluminio ha zero contenuto organico, nessuna catena polimerica da ossidare, nessun plastificante da evaporare, nessuna tenuta da comprimere.Lo strato passivo di ossido di cromo sulle superfici del filo elettropolicato è termodinamicamente stabile a temperatura ambienteL'unico requisito di conservazione è quello delle condizioni interne (-10°C a +50°C, umidità relativa inferiore all'85%) per evitare l'accumulo e la condensazione di polvere sulle superfici delle barre di fissaggio. Dynamic test data from isolators stored for 10+ years shows stiffness and damping values within 2% of original acceptance test measurements—within the measurement uncertainty of the test equipment itself

Le implicazioni economiche sono significative: una struttura che mantiene 50 isolanti di vibrazione di riserva per apparecchiature critiche rotanti, sostituendoli ogni 5 anni su base di calendario a 45 dollari l'unità,spende 450 dollari per ciclo di sostituzione ̇ più manodoperaIn un ciclo di vita di 20 anni, cioè quattro cicli di sostituzione e 1800 dollari solo per le parti,senza contare il tempo di ingegneria impiegato per rivalidare parti di ricambio provenienti da lotti di produzione potenzialmente diversiCon la JGX-0400D-26A, l'acquisto iniziale di ricambi è l'unico acquisto.

Estetica meccanica di ingegneria di precisione

Nel mercato delle macchine B2B, la qualità visiva è un criterio di competenza ingegneristica complessiva.000 sistema di generazione di energia prima di firmare i documenti di accettazione noterà bordi ruvidiIl JGX-0400D-26A è progettato per essere visto:

• Fabbricazione a partire da fibre di fibra sintetica:Il processo di elettropolizia chimica dissolve selettivamente le asperità superficiali a livello microscopico, rimuovendo i residui di lubrificante, le particelle di ferro superficiali,e micro-fessure introdotte durante le operazioni di tracciamento del filo e di stratificazioneLa superficie risultante è luminosa, uniforme e microscopicamente liscia, eliminando l'aspetto grigio opaco del cavo inossidabile non trattato.questo trattamento di passivazione migliora la resistenza alla corrosione delle buche riducendo i siti di inclusione superficiale in cui inizia l'attacco del cloruro. Visuale crea un differenziale di qualità immediatamente apparente rispetto ai prodotti di filo di ferro di qualità di base

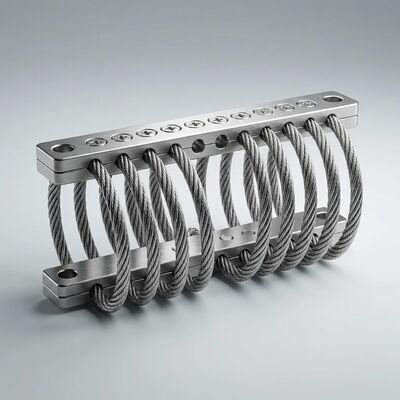

• Reproducibilità della bobina controllata CNC:Ciascuno degli 8 anelli di corda di filo è formato su una stazione di avvolgimento CNC dedicata dove il diametro del mandrello, la tensione di alimentazione, la spaziatura del cerchio e il posizionamento della pinza sono controllati digitalmente.La geometria risultante è visivamente simmetrica con spazi inter-loop coerenti e raggio di curva uniforme senza irregolarità fatte a mano, nessun spaziamento irregolare, nessun circuito terminale distorto.Questa precisione geometrica è sia una necessità funzionale (la geometria uniforme del circuito assicura una distribuzione uniforme del carico e una risposta dinamica prevedibile) che un differenziatore visibile

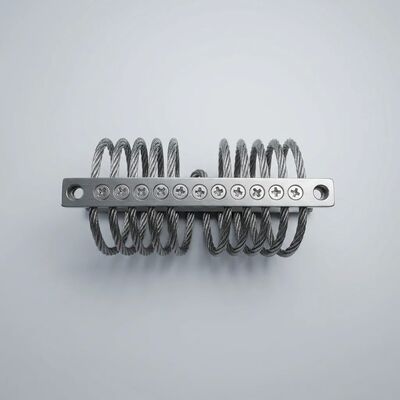

• Dettagli della barra di pinza meccanica:Le barre di fissaggio in alluminio sono lavorate con la macchina CNC a partire da una pila piuttosto che da una fusa o stampata, producendo fratture di bordo coerenti, superfici di montaggio piatte e fori perfetti posizionati con precisione.Il marchio del modello e del lotto con incisione laser fornisce una tracciabilità permanente senza i problemi di decolorazione delle etichette adesiveL'insieme complessivo si presenta come un componente di sistema progettato appositamente, non come un elemento generico del catalogo.
• Aspetto dell'installazione:Una volta montato, la simmetria visibile dell'isolatore - spazi uguali, barre parallele, hardware centrato - comunica che il progettista dell'apparecchiatura ha preso in considerazione ogni dettaglio, fino all'interfaccia di isolamento dalle vibrazioni.Per gli OEM i cui clienti effettuano prove di accettazione in fabbrica o ispezioni di installazione in cantiere, questa qualità visibile supporta direttamente il posizionamento premium dell'attrezzatura ospitante

Stabilità meccanica a lungo termine: il vantaggio di non invecchiare

Oltre allo stoccaggio sullo scaffale, la resistenza del JGX-0400D-26A alla degradazione dipendente dal tempo continua durante la sua vita di servizio installata.Tre meccanismi fondamentali che alterano progressivamente le prestazioni dell'isolatore a base di polimeri sono strutturalmente assenti dalla progettazione interamente in metallo:

• Resistenza al sollevamento:I materiali viscoelastici presentano una deformazione continua sotto carico statico costante, mentre le catene polimeriche si svolgono lentamente e scivolano l'una accanto all'altra.Un supporto in gomma sotto un preload statico di 26 kg si comprimerà gradualmenteL'acciaio inossidabile, che opera a un livello di tensione ben al di sotto del suo punto di resa, presenta un comportamento puramente elastico:una deviazione istantanea al caricoLa geometria di montaggio stabilita all'installazione è la geometria presente dopo un decennio di carico continuo
• Immunità ambientale:Lo strato superficiale passivo di ossido di cromo che conferisce all'acciaio inossidabile la sua resistenza alla corrosione è fondamentalmente diverso dai rivestimenti applicati.e auto-guarigione se graffiato, il cromo sulla superficie esposta reagisce immediatamente con l'ossigeno atmosferico per riformare l'ossido protettivo.e nessun rischio di corrosione sotto film che si propaga da un difetto di rivestimento precisoLe prestazioni corrosive dell'isolatore in ambiente marino, in impianti chimici e in impianti ad alta umidità sono inerenti al materiale.non dipendente da un trattamento superficiale che possa degradare
• Fatica vita certezza:Le leghe ferrosi presentano un vero limite di resistenza alla stanchezza, un'ampiezza di sollecitazione al di sotto della quale non si verifica un guasto da stanchezza indipendentemente dal numero di cicli applicati.I 133 fili individuali in ogni sezione trasversale del cerchio distribuiscono collettivamente la tensione di piegatura in modo che ogni filo funzioni al di sotto di questa soglia di resistenza in condizioni di carico nominaleQuesto è fondamentalmente diverso dal comportamento di stanchezza a vita finita degli elastomeri, in cui ogni ciclo contribuisce incrementalmente all'eventuale guasto attraverso l'accumulo di scissione della catena polimerica.Un JGX-0400D-26A in funzione all'interno del suo campo nominale non ha intervalli di sostituzione per stanchezza

JGX-0400D-26A Specifiche

Tipi di attrezzature che beneficiano di programmi di riserva strategica

• Apparecchi di controllo delle turbine di centrali elettriche a ciclo combinato
• Casse per dispositivi di bloccaggio ferroviario, per rilevatori di caselle calde e per apparecchiature di comunicazione a bordo strada
• Pannelli di controllo per l'arresto di emergenza e la repressione degli incendi delle piattaforme di produzione offshore
• Generatore di riserva ospedaliero, interruttore di trasferimento automatico e acquari per ingranaggi paralleli
• Controllatori di unità CRAC e CRAH e sistemi di monitoraggio dell'alimentazione del centro dati
• Apparecchi di trattamento delle acque urbane SCADA RTU e controller di pompe

Partner con WNRLN per il supporto del ciclo di vita

Il WNRLNISO 9001:2015l'impianto certificato produce il JGX-0400D-26A con la tracciabilità completa del numero di calore del materiale e la documentazione di prova dinamica specifica del lotto.Noi comprendiamo che i programmi strategici di ricambi richiedono più di un prodotto di qualità, richiedono continuità di approvvigionamento.Il nostro team può stabilire accordi di ordinazione generale con rilasci programmati,fornire la gestione delle scorte di spedizione, e mantenere una capacità di produzione dedicata per la disponibilità di ricambi a lungo termine.Contatta il nostro team di supporto oggiper discutere la strategia di protezione dell'apparecchiatura, richiedere la documentazione di convalida della durata di conservazione o organizzare la consegna di campioni di valutazione.
