JGX-0400D-26A Isolatore di vibrazione da corda di filo pre-stressato Consistenza uniforme del lotto Terrazione elettrica EMI protezione

Isolatore di vibrazioni per funi metalliche JGX-0400D-26A - Pre-stressato in fabbrica con percorso di messa a terra integrato

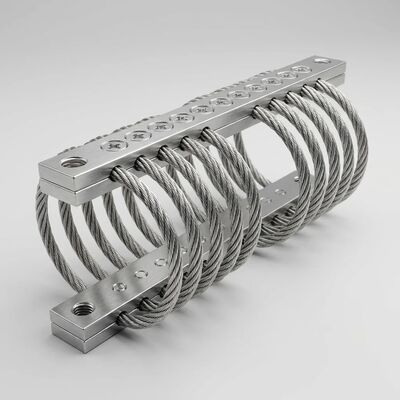

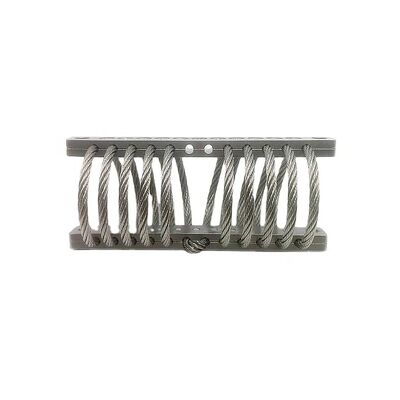

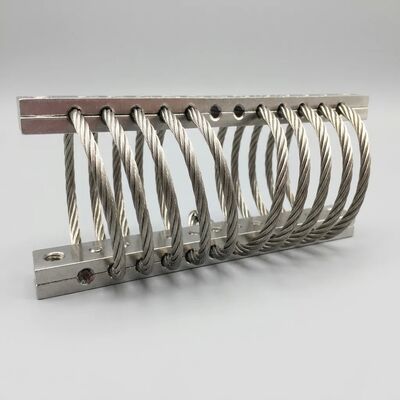

ILJGX-0400D-26Aè un isolatore di vibrazioni per funi metalliche per carichi medio-pesanti costruito su aNucleo del cavo in acciaio inossidabile 304 da 4,0 mm di diametroin una disposizione simmetrica a 8 loop, nominale in fabbrica perfino a 26 kg di carico statico per supporto. Ciascuna sezione trasversale del circuito contiene 133 fili singoli in una configurazione di 7*19 fili, fissati tra barre in lega di alluminio lavorate a CNC. La caratteristica distintiva di questo modello è la suaProtocollo di precompressione 100% di fabbrica: ogni unità viene sottoposta a oltre 100 inversioni di carico al 150% della capacità nominale prima dell'ispezione finale, posizionando permanentemente la struttura del cavo multifilo nella sua geometria operativa stabile. Ciò elimina il periodo di assestamento in loco comune ai supporti per funi metalliche non calibrati e garantisce che due unità qualsiasi estratte da lotti di produzione separati forniscanorisposta dinamica identica. Inoltre, la struttura interamente in metallo preserva la continuità elettrica dal telaio alla base, una considerazione fondamentale per gli involucri di apparecchiature elettroniche che devono mantenere un riferimento di terra unificato attraverso le interfacce isolate dalle vibrazioni.

Produzione pre-stressata e consistenza uniforme dei lotti

Gli isolatori per funi metalliche si affidano all'attrito di Coulomb tra i trefoli per la dissipazione dell'energia. Una volta assemblati di recente, i singoli fili all'interno di ciascun trefolo 7*19 non hanno ancora trovato la loro posizione di equilibrio: i micro-gap e le distribuzioni irregolari della pressione di contatto causano la comparsa delle prime centinaia di cicli operativirigidità alla deriva e smorzamento variabile. Il JGX-0400D-26A risolve questo problema alla fonte:

• Protocollo di precaricamento di fabbrica:Ciascun isolatore è montato su un dispositivo di prova servoidraulico e sottoposto a un minimo di 100 cicli di spostamento sinusoidale a ±60% della deflessione nominale massima, corrispondente a circa il 150% del carico nominale. Questo sovraccarico controllato forza ogni trefolo di filo nel suo stato di contatto tribologico stabile, lo stesso stato che raggiungerebbe dopo settimane di funzionamento sul campo, ma ottenuto in pochi minuti sotto controllo di laboratorio
• Portale Dimensionale Post-Ciclo:Dopo la precompressione, ciascuna unità passa attraverso un'ispezione di misurazione delle coordinate in cui l'altezza libera, la simmetria dell'anello e la planarità della barra di montaggio vengono verificate rispetto ai valori di riferimento principali. La finestra di accettazione è ±0,3 mm su tutte le dimensioni critiche. Le unità fuori tolleranza vengono riciclate o rottamate e non raggiungono mai l'inventario
• Convalida batch statistica:Da ogni lotto di produzione di 100 unità, un campione casuale di 5 isolatori viene sottoposto a caratterizzazione dinamica completa su una tavola vibrante controllata. Vengono misurati e registrati la frequenza naturale (target 6–12 Hz, dipendente dal carico), il rapporto di smorzamento (minimo 15%) e la trasmissibilità alla risonanza. Il coefficiente di variazione tra i campioni viene mantenuto al di sotto del 3%, consentendo ai progettisti di apparecchiature di specificare un singolo codice componente con la certezza che le prestazioni sul campo saranno uniformi
• Tracciabilità individuale:Ogni isolatore riceve un codice batch inciso al laser che lo collega ai dati specifici del ciclo di pre-tensione e al registro delle ispezioni dimensionali. Per i clienti dei settori regolamentati, questa tracciabilità completa supporta i requisiti di audit e i protocolli di analisi dei guasti

Messa a terra elettrica intrinseca e integrazione della schermatura EMI/RFI

L'imballaggio delle apparecchiature elettroniche presenta un conflitto persistente: l'isolamento dalle vibrazioni richiede un disaccoppiamento meccanico tra il telaio dell'apparecchiatura e la struttura di montaggio, ma la compatibilità elettromagnetica richiede un riferimento di terra continuo e a bassa impedenza tra le stesse due superfici. Gli isolatori elastomerici creano un circuito aperto che deve essere collegato con fascette di messa a terra dedicate, aggiungendo parti, manodopera e potenziali modalità di guasto. Il JGX-0400D-26A risolve questo problema grazie alla sua architettura interamente in metallo:

• Percorso meccanico conduttivo:La fune metallica in acciaio inossidabile 304 mantiene il contatto diretto metallo-metallo con le barre di bloccaggio in alluminio sia sull'interfaccia di montaggio superiore che su quella inferiore. Sebbene la resistività complessiva dell'acciaio inossidabile (circa 7,2*10⁻⁷ Ω·m) limiti la capacità di questo percorso come conduttore primario di corrente di guasto, fornisce una continuità più che adeguata per prevenire le condizioni di terra fluttuante che accoppiano capacitivamente il rumore di commutazione nei front-end analogici sensibili e negli stadi di ingresso ADC
• Superficie di atterraggio della guarnizione EMI:La superficie piana e lavorata di ciascuna barra di bloccaggio fornisce un piano di montaggio ideale per guarnizioni EMI conduttive: rete metallica intrecciata, finger stock o profili in elastomero conduttivo. La guarnizione si comprime tra la barra isolante e la parete dell'involucro, mantenendo la continuità della gabbia di Faraday che altrimenti verrebbe interrotta dallo spazio fisico attraverso l'interfaccia di isolamento. Non è richiesto alcun ponticello di collegamento separato
• Compatibilità galvanica:La coppia di materiali acciaio inossidabile-alluminio, combinata con la finitura superficiale elettrolucidata che rimuove il ferro libero dalle superfici del filo, resiste alla corrosione galvanica in tutte le normali condizioni atmosferiche industriali e marine. Per le applicazioni che richiedono un isolamento elettrico completo anziché la continuità, le barre di bloccaggio possono essere specificate con anodizzazione dura: contatta il nostro team dedicato alle applicazioni per discutere la tua specifica strategia di messa a terra

Conduttività termica e zero invecchiamento termico

La temperatura è l’acceleratore dominante della degradazione dei polimeri. La relazione di Arrhenius impone che ogni aumento di 10°C raddoppi circa il tasso di invecchiamento termo-ossidativo negli elastomeri. In termini pratici, un supporto in gomma valutato per 5 anni a 25°C potrebbe guastarsi in meno di 6 mesi a 85°C, una temperatura facilmente raggiungibile all'interno di involucri di macchinari industriali, armadi per esterni esposti al sole e compartimenti adiacenti al motore. Il JGX-0400D-26A è strutturalmente incapace di questa modalità di guasto:

• Percorso termico metallico:L'acciaio inossidabile 304 presenta una conduttività termica di circa 16 W/m·K. Anche se modesto rispetto all'alluminio (205 W/m·K) o al rame (401 W/m·K), questo valore è comunque due ordini di grandezza superiore allo 0,1–0,3 W/m·K tipico delle mescole di gomma riempita. L'anima della fune metallica funziona come un ponte termico distribuito, conducendo il calore dalla flangia di montaggio dell'apparecchiatura alla struttura di base anziché intrappolarlo nell'interfaccia
• Stabilità a gamma completa:Il campo operativo nominale dell'isolatore è compreso tra -40°C e +200°C continui senza declassamento. All'interno di questo intero intervallo, la variazione della rigidità dinamica è inferiore all'8%, interamente attribuibile alla minore dipendenza dalla temperatura del modulo elastico dell'acciaio inossidabile. In confronto, una tipica mescola di gomma naturale si irrigidisce del 300–500% se raffreddata da 25°C a -30°C
• Nessun percorso di degradazione dei polimeri:Non ci sono doppi legami carbonio-carbonio da ossidare, nessuna molecola plastificante da migrare, nessun ponte di zolfo reticolato da riorganizzare sotto stress termico. Lo strato passivo di ossido di cromo sulla superficie dell'acciaio inossidabile è termodinamicamente stabile e autolimitante con uno spessore di 2–5 nm. Dopo un decennio di funzionamento continuo a 150°C, le proprietà meccaniche dell'isolatore sono indistinguibili dallo stato di fabbricazione

JGX-0400D-26A Dati tecnici

Ambienti applicativi

• Unità radio remote di stazioni base per telecomunicazioni e distribuzione di energia
• Armadi inverter per energia rinnovabile e armadi per accumulo batterie
• Pannelli industriali di azionamento a frequenza variabile e centri di controllo motori
• Alloggiamenti per apparecchiature di segnalamento ferroviario e display informativi sui binari
• Console elettroniche per ponti marini e rack per processori di navigazione
• Strumenti analitici di laboratorio e sistemi di misura di precisione

Supporto tecnico WNRLN

WNRLN produce JGX-0400D-26A sottoISO9001:2015sistemi di qualità certificati. Ogni spedizione include la documentazione riepilogativa del test in batch. Il nostro team di ingegneri delle applicazioni offre una revisione gratuita della configurazione di montaggio: inviateci la massa della vostra attrezzatura, le coordinate del baricentro, i punti di montaggio disponibili e il profilo dell'ambiente di vibrazione e vi restituiremo una selezione di isolatori consigliata con le curve di trasmissibilità previste entro due giorni lavorativi.Contattaci oggiper discutere i requisiti del progetto o richiedere campioni di valutazione.
