JGX-0320D-17A Isolatore di vibrazione da corda di filo di ferro Assicurazione secondaria scossa ridondante Ispezionabilità visiva istantanea

JGX-0320D-17A Isolatore di vibrazione da corda

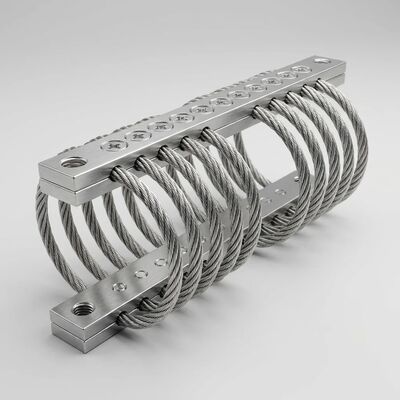

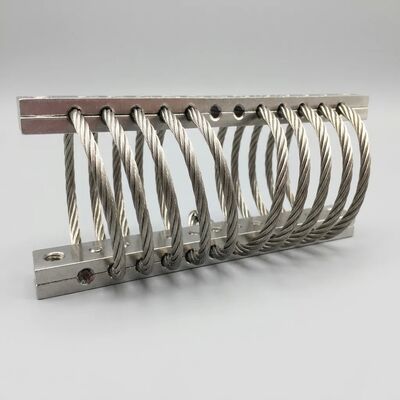

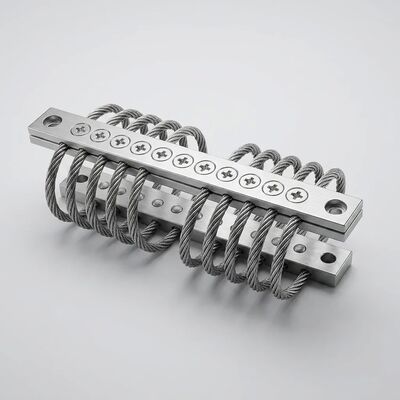

IlJGX-0320D-17AIl progetto "Vibration Isolation" affronta una lacuna critica nella progettazione dell'isolamento dalle vibrazioni: che cosa accade quando l'elemento di ammortizzazione primario si degrada in servizio?A differenza dei supporti elastomerici sigillati che falliscono senza preavviso e degli isolanti a molla a percorso singolo che offrono zero protezione di riserva, questo isolatore a corda di filo a 6 anelli incorporaassorbimento di scosse secondario ridondanteE' realizzato con un'architettura a bobina.3.2 mm di filo di acciaio inossidabile 304con finitura elettropulizzata, supporta0.5 a 15 kgcon una temperatura di funzionamento di-40°C a +150°C, che lo rende adatto per installazioni che vanno dalle attrezzature logistiche per lo stoccaggio a freddo alle periferiche del vano motore ad alta temperatura.

Assicurazione secondaria di shock ridondante

Il principio di ridondanza è semplice: con 6 anelli di filo di ferro indipendenti che lavorano in parallelo, il guasto o l'affaticamento di un singolo anello non compromette la capacità di protezione dell'isolatore.I restanti 5 cicli continuano a dissipare energia cinetica attraversoammortizzatore di attrito tra filiIl meccanismo fondamentale che conferisce agli isolanti di filo di ferro il loro caratteristico comportamento di ammortizzazione isterica.

• Degradazione graziosa: le prestazioni di ammortizzazione diminuiscono gradualmente piuttosto che catastroficamente, dando ai team di manutenzione una finestra di servizio prevedibile
• Nessun singolo punto di guasto: ogni circuito opera come un elemento di dissipazione di energia indipendente, in modo che un difetto localizzato non possa propagarsi attraverso l'intero sistema di ammortizzazione
• Sicurezza inerente: anche in caso di danno parziale peggiore, il nucleo del cavo in acciaio mantiene la connettività strutturale, impedendo che l'attrezzatura completa si disagganci dalla sua base di montaggio

Questa architettura è particolarmente utile perimpianti non sorvegliati o remoti- apparecchiature di stazioni base cellulari, sistemi di monitoraggio offshore, apparecchiature di segnalazione a bordo binario, in cui gli intervalli di ispezione di routine possono durare mesi e l'accesso fisico è limitato.

Ispezione visiva istantanea per revisioni rapide

Il JGX-0320D-17A è progettato per:controllo a vista senza attrezzatureLa geometria del filo di ferro esposta significa che un tecnico può valutare lo stato dell'isolatore in meno di 30 secondi controllando tre semplici indicatori:

1. Simmetria della bobina- qualsiasi deformazione permanente, spaziamento irregolare del cerchio o piegatura del filo di filo è immediatamente visibile rispetto al profilo elicoidale previsto
2. Condizione della superficieLa finitura in acciaio inossidabile 304 elettrolizzata rivela in un colpo d'occhio la corrosione, l'usura o la rottura del filo, senza penetrazione di colorante o ingrandimento
3. Integrità della pinza le tracce di segnale della coppia della barra di montaggio e la consistenza degli spazi tra le barre di fissaggio possono essere verificate visivamente senza allentare i dispositivi di fissaggio

Confrontate questo con i supporti di gomma convenzionali, che richiedono lo smontaggio per controllare la delaminazione interna, o gli ammortizzatori pieni di fluido che richiedono test di pressione per confermare l'integrità della guarnizione.Il JGX-0320D-17A elimina le congetture e riduce notevolmente il lavoro di ispezione. Un singolo tecnico può controllare un intero scaffale di attrezzature in pochi minuti anziché ore..

L'affidabilità di una lunga vita grazie alla scienza dei materiali

La costruzione in acciaio inossidabile 304 del nucleo di ammortizzazione fornisceresistenza alla corrosioneIl prodotto è in grado di essere utilizzato senza ricorrere a rivestimenti superficiali che possano essere frantumati o usurati.finitura elettropulizzataIl processo di estrazione del filo di ferro viene effettuato con un sistema di riparazione di ferro, in combinazione con il sistema di riparazione del filo di ferro.gamma di frequenze naturali di 8 ∼ 15 Hze arapporto di ammortizzazione ≥15%, l'isolatore mantiene la sua firma dinamica attraverso una durata di vita prolungata.

• Classificato per stanchezzaoltre 106 cicli di caricoa dislocamento nominale completo
• Drift del coefficiente di ammortizzazionemeno del 5%oltre la durata nominale di stanchezza
• Nessun intervallo di sostituzione programmatoin condizioni di funzionamento normali sostituire in condizioni, non in calendario
• Durata di conservazione superiore10 anniin ambienti interni controllati senza degrado delle prestazioni

Progettati per questi ambienti

• Apparecchi per la trasmissione elettronica
• Sistemi di monitoraggio delle piattaforme offshore e di acquisizione dei dati
• Segnalazione ferroviaria, contatore degli assi e contenitori per rilevatori di scatole calde
• pannelli di monitoraggio delle vibrazioni delle turbine di generazione di energia
• Casi di trasporto e di impiego di apparecchiature di imaging medico
• Montaggi per compressori di monitoraggio della logistica della catena del freddo e di refrigerazione

Impegno di qualità WNRLN

Ogni JGX-0320D-17A è fabbricato sottoISO 9001:2015controlli del sistema di qualità con certificazione completa del materiale, riconducibile ai numeri di calore di fresatura; le prove di lotti comprendono misurazione dinamica della rigidità, verifica del rapporto di ammortizzazione,e ispezione visiva/dimensionale per le norme di accettazione interneManteniamo scorte per la spedizione immediata di quantità di valutazione e offriamoconteggi di anello personalizzati e diametri del filoper i requisiti specifici degli OEM.Contatta il nostro team di applicazioniper discutere il vostro progetto ̇ di solito rispondiamo con una proposta tecnica entro un giorno lavorativo.
