JGX-0320D-17A Isolatore di vibrazione da corda di filo con rapporto carico/peso elevato Disegno compatto Montaggio omnidirezionale

JGX-0320D-17A Isolatore di vibrazioni per funi metalliche: soluzione di smorzamento compatta ad alte prestazioni

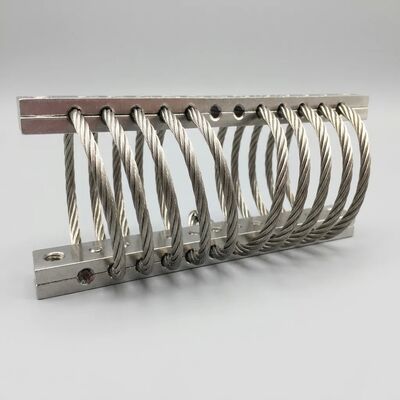

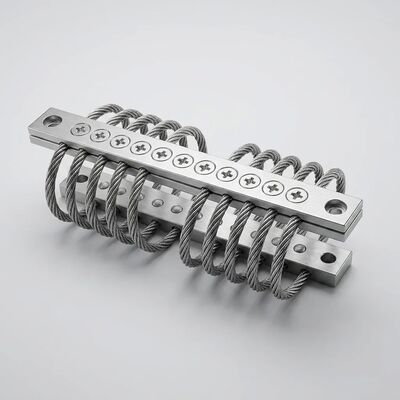

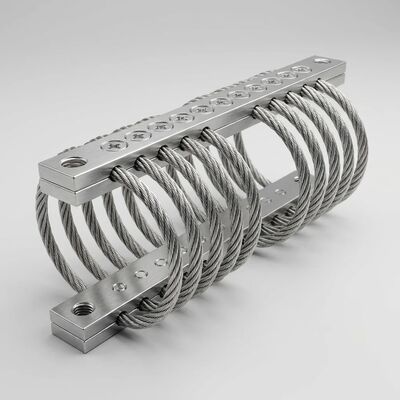

ILJGX-0320D-17Aè un isolatore di vibrazioni a fune metallica configurato con precisione, progettato specificatamente per installazioni con vincoli di spazio che richiedono un'attenuazione degli urti senza compromessi. Costruito attorno a un 6 loopAcciaio inossidabile 304nucleo del cavo con diametro del filo di 3,2 mm, questo isolatore offre uncapacità di carico di 0,5–15 kg per supportooccupando un volume minimo dell'involucro: un risultato diretto dell'ottimizzazione della geometria dell'avvolgimento della bobina e della spaziatura dei morsetti per massimizzare l'efficienza di smorzamento per unità di massa.

Elevato rapporto carico-peso per spazi compatti

I supporti elastomerici convenzionali e gli isolatori a molla elicoidale si bilanciano tra capacità di carico e dimensioni fisiche: maggiore è il peso che supportano, più grandi diventano. Il JGX-0320D-17A infrange questo vincolo. La sua architettura a fune metallica raggiunge unrapporto di smorzamento ≥15%su tutti e tre gli assi traslazionali simultaneamente, con agamma di frequenza naturale di 8–15 Hz, il tutto racchiuso in un componente che pesa meno di 200 grammi. Questa densità di prestazioni consente di integrare la protezione dalle vibrazioni a spettro completo negli alloggiamenti dell'avionica, nei gruppi cardanici degli UAV, nei dispositivi medici di precisione e nei controller industriali compatti, applicazioni in cui ogni millimetro di spazio e ogni grammo di carico utile sono importanti.

Comprovato in test distruttivi

Ogni lotto di produzione del JGX-0320D-17A viene convalidatoprotocolli di test distruttivi acceleratiche spingono gli isolatori ai loro limiti meccanici estremi. I test includono:

• Carico di trazione ultimo a rotturasull’anima della fune, confermando margini di sicurezza ben superiori alla capacità nominale
• Prove di fatica ciclicasuperiore a 10⁶ inversioni di carico alla cilindrata massima nominale, con degrado del coefficiente di smorzamento misurato <5% per tutto il ciclo di vita
• Sopravvivenza all'impulso d'urtosotto forme d'onda di ingresso semisinusoidali e a dente di sega, verificando che l'accelerazione di picco trasmessa rimanga al di sotto delle soglie di progetto anche dopo ripetuti eventi ad alto g
• Resistenza alla corrosione in nebbia salinasecondo i test ISO 9227 in nebbia salina neutra (NSS), che confermano che la finitura elettrolucidata dell'acciaio inossidabile 304 mantiene l'integrità strutturale dopo oltre 96 ore di esposizione

Su richiesta sono disponibili rapporti di test di terze parti, che forniscono la completa tracciabilità dai numeri di calore della materia prima fino ai test di accettazione finali.

Montaggio omnidirezionale e indipendente dall'orientamento

La geometria simmetrica della fune metallica elicoidale a 6 anelli è intrinsecamenteomnidirezionale. A differenza degli smorzatori monoassiali che proteggono solo un asse, JGX-0320D-17A attenua l'energia delle vibrazioni in modo uniforme indipendentemente dalla direzione di ingresso: verticale, laterale, longitudinale o qualsiasi combinazione. Le flange di montaggio accettanoBulloni passanti M6e può essere installato con qualsiasi angolazione (0°, 45°, 90°, invertito) senza alterare la curva di risposta dinamica dell'isolatore. Questa indipendenza dall'orientamento elimina la necessità di strumenti di allineamento ausiliari, riduce la manodopera di installazione e garantisce una protezione coerente nelle apparecchiature utilizzate sul campo dove non è possibile garantire un orientamento di montaggio preciso.

Specifiche tecniche in breve

Applicazioni tipiche

• Contenitori per avionica aerospaziale e registratori di dati di volo
• Giunti cardanici per telecamere UAV e piattaforme di stabilizzazione del carico utile
• Valigie per il trasporto di apparecchiature mediche per diagnostica e imaging
• Controllori CNC industriali e strumenti metrologici di precisione
• Elettronica marina e display di navigazione a bordo
• Armadi di segnalamento ferroviario e di comunicazione a terra

Perché provenire da WNRLN?

WNRLN opera sottoISO9001:2015gestione della qualità certificata con completa tracciabilità dei lotti di materiale. Ogni JGX-0320D-17A viene fornito con un certificato di test in batch che riassume i parametri chiave delle prestazioni dinamiche. Il nostro team di ingegneri fornisce una revisione gratuita dell'applicazione: inviateci la massa della vostra attrezzatura, i vincoli dell'involucro e il profilo dell'ambiente vibrante e vi consiglieremo la configurazione ottimale dell'isolatore senza alcun costo.Contattaci oggiper richiedere un campione o discutere le vostre specifiche esigenze di isolamento.
