JGX-0240D-6.3A Isolatore di vibrazione da corda non magnetica a bassa permeabilità

JGX-0240D-6.3A Isolatore di vibrazioni per funi metalliche – Ingegneria dei materiali non magnetici per installazioni sensibili alle interferenze elettromagnetiche ed eco-regolamentate

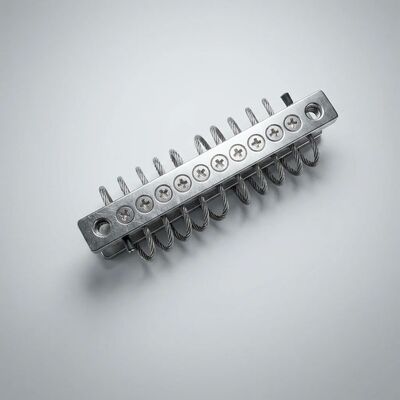

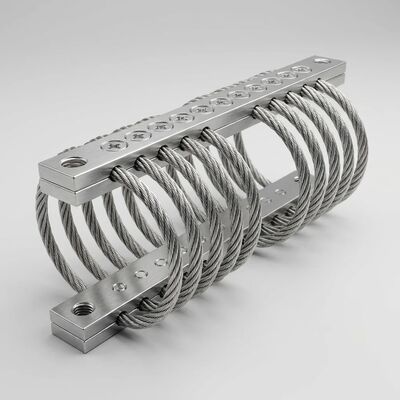

ILJGX-0240D-6.3Aè un isolatore di vibrazioni per funi metalliche di fascia media della serie JGX-0240 con cavo in acciaio inossidabile da 2,4 mm di diametro in un'architettura a 10 loop nominale per un carico statico di 6,3 kg. Ciò che distingue questa configurazione è la sua disponibilità conselezioni di materiali completamente amagnetici e a bassa permeabilità magneticae verificatoConformità alle normative ambientali RoHS e REACH– rendendolo la scelta appropriata per installazioni in prossimità di apparecchiature per la risonanza magnetica, strumentazione con fasci di particelle, apparecchi di misurazione elettromagnetica di precisione e strutture soggette a rigorose restrizioni ambientali sulle sostanze. Tutte le configurazioni sono prodotte secondo il sistema di gestione della qualità certificato ISO 9001:2015 di Xi'an Hoan.

Comprendere la permeabilità magnetica e il suo impatto sulle apparecchiature di precisione

La permeabilità magnetica (μr) quantifica il modo in cui un materiale risponde a un campo magnetico esterno. I materiali con μr significativamente maggiore di 1 concentrano le linee di flusso magnetico, distorcendo il campo nelle loro vicinanze. Per le apparecchiature scientifiche e mediche di precisione, anche piccole distorsioni di campo dovute all'hardware strutturale vicino possono introdurre errori di misurazione inaccettabili:

• Artefatti dell'immagine MRI:I componenti dell'isolatore ferromagnetico vicino a un foro per la risonanza magnetica creano artefatti di suscettibilità magnetica: vuoti di segnale localizzati e distorsioni geometriche nell'immagine ricostruita. Questi artefatti possono mascherare la patologia o creare indicazioni false positive, compromettendo l’accuratezza diagnostica. L'hardware dell'isolatore non magnetico elimina completamente questa fonte di artefatti
• Deflessione del fascio al microscopio elettronico:I microscopi elettronici a scansione e a trasmissione dirigono fasci di elettroni con lenti elettromagnetiche. I campi magnetici dispersi provenienti dall'hardware ferroso vicino deviano il raggio, degradando la risoluzione, introducendo astigmatismo e complicando le procedure di allineamento della colonna. I materiali isolanti non magnetici preservano l'integrità del percorso del raggio
• Precisione di massa dello spettrometro di massa:Gli spettrometri di massa a settore magnetico e a risonanza ciclotronica ionica dipendono dalla precisa uniformità del campo magnetico per l'accuratezza della massa. La vicinanza dei materiali ferromagnetici distorce il campo, spostando la calibrazione della massa e riducendo il potere risolvente. Gli isolatori a bassa permeabilità evitano questa interferenza

Opzioni materiali per firma magnetica controllata

Certificazione dei materiali:I certificati di prova dello stabilimento che documentano la composizione chimica secondo ASTM A240/A276 e le misurazioni della permeabilità magnetica secondo ASTM A342 possono essere forniti con ciascun lotto di produzione, supportando la qualificazione dell'installazione in ambienti regolamentati.

Conformità alle normative ambientali: RoHS e REACH

L’accesso ai mercati europei e ad altri mercati regolamentati richiede sempre più il rispetto documentato delle normative sulla restrizione delle sostanze. Il JGX-0240D-6.3A è stato verificato rispetto ai due framework più significativi a livello globale:

• RoHS (Restrizione delle sostanze pericolose, Direttiva 2011/65/UE incluso l'emendamento 2015/863):Le analisi di laboratorio confermano che tutti i materiali costituenti scendono al di sotto delle soglie di concentrazione massima per le dieci sostanze soggette a restrizioni: piombo, mercurio, cadmio, cromo esavalente, bifenili polibromurati (PBB), eteri di difenile polibromurato (PBDE), bis (2-etilesil) ftalato (DEHP), butil benzilftalato (BBP), dibutilftalato (DBP) e diisobutil ftalato (DIBP). La struttura interamente in metallo è intrinsecamente priva di plastificanti ftalati e ritardanti di fiamma bromurati comunemente presenti nei prodotti per l'isolamento dalle vibrazioni a base di elastomeri
• REACH (Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche, Regolamento CE 1907/2006):Un inventario completo delle sostanze conferma che nessun materiale o prodotto chimico di processo utilizzato nella produzione del JGX-0240D-6.3A contiene sostanze estremamente preoccupanti (SVHC) in concentrazioni superiori allo 0,1% peso per peso. Ciò include la completa assenza delle sostanze elencate nell'Allegato XIV (Elenco delle autorizzazioni) e nell'Allegato XVII (Elenco delle restrizioni). La documentazione completa sulla divulgazione dei materiali viene conservata e disponibile per la presentazione della due diligence della catena di fornitura
• Recupero dei materiali a fine vita:Sia la fune metallica in acciaio inossidabile che le barre di bloccaggio in lega di alluminio sono riciclabili al 100% attraverso flussi consolidati di recupero dei metalli. I materiali hanno un valore di scarto positivo e possono essere lavorati senza smontaggio o movimentazione di rifiuti pericolosi. Ciò supporta la conformità alla Direttiva sui Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE) e ad analoghi quadri di responsabilità estesa del produttore a livello globale
• Reporting sui minerali di conflitto:La due diligence della catena di fornitura conferma che lo stagno, il tantalio, il tungsteno e l'oro (3TG) utilizzati nel JGX-0240D-6.3A, se presenti, provengono da fonderie conformi alle linee guida sulla due diligence dell'OCSE. Documentazione disponibile per il reporting di conformità alla regola SEC 13p-1 (Sezione Dodd-Frank 1502).

Prestazioni alla fatica in servizio continuo per ambienti regolamentati

Le apparecchiature nelle applicazioni di monitoraggio medico, scientifico e ambientale spesso funzionano in modo continuo, rendendo l'affidabilità dell'isolatore un problema per la sicurezza del paziente e l'integrità dei dati. Il JGX-0240D-6.3A interamente in metallo offre prestazioni costanti senza i meccanismi di degrado che limitano la durata dell'isolatore elastomerico:

• Sopravvivenza al ciclo di sterilizzazione:Le attrezzature mediche e di laboratorio vengono sottoposte a ripetute sterilizzazioni. Il JGX-0240D-6.3A resiste alla sterilizzazione in autoclave (vapore saturo a 121°C o 134°C), all'irradiazione gamma (dose standard di 25 kGy, ripetibile), all'esposizione al gas di ossido di etilene e alla sterilizzazione a bassa temperatura con vapore di perossido di idrogeno/plasma senza alcuna modifica delle proprietà meccaniche o della stabilità dimensionale. Gli isolatori elastomerici si degradano durante la sterilizzazione gamma e termica, in genere sopravvivendo meno di 20 cicli prima di richiedere la sostituzione
• Compatibilità con la pulizia chimica:I comuni disinfettanti clinici e da laboratorio, tra cui alcol isopropilico al 70%, soluzioni di ipoclorito di sodio (fino al 10%), composti di ammonio quaternario, soluzioni di perossido di idrogeno e formulazioni di acido peracetico non hanno alcun effetto sull'acciaio inossidabile o sull'alluminio anodizzato. Non si verificano rigonfiamenti, screpolature o ammorbidimenti: proprietà che degradano rapidamente gli isolanti in gomma in seguito all'esposizione chimica
• Degassamento in ambienti sensibili:La costruzione metallica al 100% elimina completamente le emissioni di composti organici volatili. Per i laboratori di spettrometria di massa in cui il degassamento dei materiali vicini aumenta gli spettri di fondo, per i laboratori ottici in cui la deposizione di film molecolari degrada le prestazioni di specchi e lenti e per le camere bianche di semiconduttori in cui la contaminazione molecolare nell'aria influisce sulla resa, JGX-0240D-6.3A contribuisce a zero contaminazione nell'ambiente operativo.

Specifiche tecniche

Caratteristiche chiave

• Opzioni di materiali non magnetici – μr < 1,02 con configurazioni 316L, verificate secondo ASTM A342
• Piena conformità RoHS: tutte e dieci le sostanze soggette a restrizioni al di sotto delle soglie MCV
• Conformità completa al REACH: zero SVHC superiori allo 0,1% p/p, disponibile la divulgazione completa del materiale
• Riciclabile al 100% a fine vita: recupero di acciaio inossidabile e alluminio attraverso il riciclaggio standard dei metalli
• Compatibile con la sterilizzazione: plasma in autoclave, gamma, EtO e H₂O₂ senza degradazione
• Immunità alla pulizia chimica: i comuni disinfettanti da laboratorio e i detergenti industriali non hanno alcun effetto
• Zero degassamento: nessun composto organico volatile, nessuna deposizione di film molecolare, nessuna dispersione di particolato
• Nessun creep e nessun invecchiamento: proprietà metallurgicamente stabili per l'intera durata dell'apparecchiatura
• Ampio intervallo di temperature: da −40°C a +200°C senza modifiche delle proprietà meccaniche
• Esente da manutenzione: non sono necessarie ispezioni programmate, lubrificazione o sostituzioni

Esempi di applicazioni per settore

Informazioni su Xi'an Hoan Microwave Co. Ltd.

Fondata nel 2005 e con sede a Xi'an, Cina, Xi'an Hoan Microwave Co. Ltd. è un produttore specializzato di prodotti per l'isolamento delle vibrazioni e l'assorbimento di energia. L'azienda impiega oltre 500 professionisti, incluso un dipartimento di ingegneria di oltre 100 specialisti in analisi delle vibrazioni, scienza dei materiali e garanzia di qualità. L'impianto di produzione certificato ISO 9001:2015 produce isolatori per funi metalliche, supporti antivibranti, smorzatori di attrito, ammortizzatori e filtri LC. Xi'an Hoan serve clienti in oltre 25 paesi nei settori dell'imaging medico, della strumentazione analitica, della produzione di semiconduttori, della ricerca scientifica, del monitoraggio ambientale e dell'ingegneria di precisione. L'azienda mantiene una certificazione completa dei materiali e una documentazione di conformità normativa per supportare i requisiti di qualificazione dei clienti nei mercati regolamentati di tutto il mondo.

Contatta oggi stesso il nostro team di conformità tecnicaper richiedere dichiarazioni RoHS/REACH, certificati di test di permeabilità magnetica o una consulenza sulle specifiche dei materiali per configurazioni JGX-0240D-6.3A non magnetiche nella vostra applicazione sensibile alle interferenze elettromagnetiche o eco-regolamentata.
