JGX-0240D-6.3A Isolatore di vibrazioni per funi metalliche Durata elevata a fatica Funzionamento a doppia modalità Protezione di transito Smorzamento non lineare

JGX-0240D-6.3A Isolatore di vibrazione da corda di filo ️ Scienza della stanchezza metallurgica applicata all'isolamento continuo

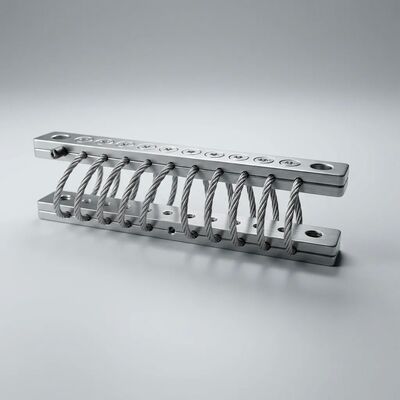

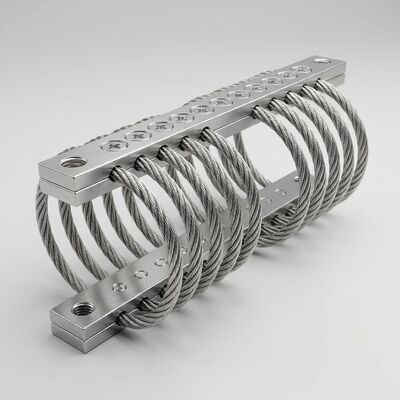

IlJGX-0240D-6.3Arappresenta l'isolatore di vibrazione a filo di Xi'an Hoan di fascia media della serie JGX-0240, utilizzando un cavo in acciaio inossidabile 304 di diametro di 2,4 mm disposto in una geometria raffinata a 10 cicli e indicato per 6.3 kg di carico statico per unitàCon un peso compatto di 0,45 kg, questo isolatore è stato progettato partendo da principi di base per soddisfare tre esigenze critiche nella protezione delle attrezzature industriali:durata di vita alta per la fatica garantita dalla metallurgiaper macchine in servizio continuo 24 ore su 24, 7 giorni su 7,protezione integrata a doppia modalitàche elimini la necessità di sistemi di isolamento operativi e di transito separati, eammortizzazione progressiva non lineareche impedisce intrinsecamente il fondo meccanico durante eventi di sovraccarico senza richiedere snubbers esterni o fermate di viaggio.

La metallurgia della vita di stanchezza infinita

Il guasto da stanchezza nei componenti meccanici segue principi ben caratterizzati: amplitudine della sollecitazione ciclica, livello medio di sollecitazione, limite di resistenza del materiale,e i fattori di concentrazione di stress determinano collettivamente se un componente alla fine fallirà o sopravviverà indefinitamenteIl design del filo di filo della JGX-0240D-6.3A sfrutta questi principi per una vita utile effettivamente illimitata:

• Al di sotto del limite di resistenza:Gli acciai inossidabili austenitici presentano un vero limite di resistenza alla stanchezza, un'ampiezza di sollecitazione al di sotto della quale non si verifica un guasto da stanchezza indipendentemente dal numero di cicli.Ciascuno dei 133 fili singoli della costruzione del filo 7*19 opera a un livello di sollecitazione inferiore a questa soglia in condizioni di carico nominale, il che significa che il materiale non entra mai nel regime di stanchezza a vita finita. Questo è fondamentalmente diverso dai supporti elastomerici in cui la scissione della catena polimerica si accumula ad ogni ciclo,garantendo un eventuale guasto
• Architettura della deformazione distribuita:Quando l'isolatore si devia, la curvatura di piegatura è distribuita su tutti i 10 anelli di corda.con una larghezza di 20 mm o più, ma non superiore a 20 mmQuesta condivisione del carico a più livelli elimina le concentrazioni di stress che iniziano le crepe di stanchezza nelle molle più semplici o nella progettazione di elastomeri
• Resistenza all'usura:L'attrito tra i filamenti che fornisce l'ammortizzazione presenta anche un potenziale problema di fretta.vetrate di ossido autolimitatrici in condizioni di micro-scorrere ripetuteQuesto strato tribologico protegge il metallo sottostante mantenendo il coefficiente di attrito necessario per un'ammortizzazione efficace.senza la progressiva perdita di materiale osservata in coppie di scorrevoli poco abbinate
• Nessuna accelerazione ambientale:La crescita delle crepe da stanchezza nella maggior parte delle leghe di ingegneria è accelerata da ambienti corrosivi (stanchezza da corrosione).La costruzione in acciaio inossidabile 304 di 3A è immune a questo meccanismo di accelerazione in tutti i normali ambienti industrialiLe prestazioni di stanchezza misurate nell'aria di laboratorio sono rappresentative delle prestazioni installate per tutta la vita dell'isolatore.

Protezione a doppia modalità: eliminazione del compromesso tra transito e operazione

Le strategie tradizionali di isolamento delle attrezzature creano spesso un conflitto operativo: i supporti morbidi ottimizzano l'isolamento dalle vibrazioni durante il funzionamento, ma consentono un movimento eccessivo durante il trasporto,mentre i supporti rigidi proteggono dagli urti di transito ma forniscono una scarsa attenuazione delle vibrazioni in servizioIl JGX-0240D-6.3A risolve questo problema grazie alle sue caratteristiche meccaniche:

• Modalità operativa:Sotto le normali amplitudini di vibrazione (± 2 ∼ 5 mm), i cerchi di filo di filo funzionano in regime di bassa rigidità in cui l'attrito tra i filamenti fornisce un ammortizzatore costante > 15%.La frequenza naturale dell'isolatore di 12 ̇ 20 Hz (dipendente dal carico) è posizionata al di sotto delle frequenze di eccitazione tipiche della macchina, con trasmissibilità < 1 per un isolamento efficace durante il funzionamento continuo
• Modalità di transito (automatica):Quando viene sottoposto a spostamenti più elevati tipici di shock di trasporto (± 815 mm), la geometria della corda di filo passa alla sua regione di rigidità progressiva.La velocità effettiva della molla aumenta in modo non lineareL'isolatore assorbe le gocce di manovra, gli urti del veicolo, le scosse, le scosse, le oscillazioni, le oscillazioni, le oscillazioni, le oscillazioni, le oscillazioni, le oscillazioni, le oscillazioni, le oscillazioni, le oscillazioni, le oscillazioni, le oscillazioni, le oscillazioni.e shock ferroviario senza raggiungere il fondo e senza richiedere alcuna modifica manuale della configurazione
• Transizione senza soluzione di continuità:Non vi è alcun punto di commutazione discreto tra le modalità. Le caratteristiche di rigidità e ammortizzazione variano continuamente con l'ampiezza dello spostamento, garantendo unacomportamento prevedibile in tutte le condizioni di esercizio e di transitoI progettisti delle attrezzature non hanno bisogno di specificare sistemi di isolamento operativo e di transito separati, semplificando sia la progettazione meccanica che il flusso di lavoro di installazione/commissione.
• Semplificazione dell'installazione:Dato che il JGX-0240D-6.3A e' sempre attivo in entrambe le modalità, non ci sono bulloni di blocco da rimuovere dopo il trasporto, non ci sono supporti di transito da scartare,e nessun rischio di danneggiamento dell'attrezzatura da ostacoli di navigazione dimenticatiGli isolatori installati in fabbrica proteggono l'apparecchiatura durante la spedizione, la movimentazione, l'installazione, la messa in servizio e l'intera vita operativa.

Meccanica dell'ammortizzazione non lineare: prevenzione del bottom-out

Gli isolatori lineari di vibrazione presentano una ben nota vulnerabilità: quando l'eccitazione supera l'ampiezza di progetto, l'isolatore si devia al suo limite meccanico e colpisce l'arresto di movimento,trasmettere un impulso di scossa direttamente all'apparecchiatura protettaIl JGX-0240D-6.3A elimina questa modalità di guasto grazie alla non linearità guidata dalla geometria:

• Stivamento geometrico progressivo:Mentre i cerchi di filo si deviano verso il loro spostamento massimo, la geometria del cavo cambia in modi che aumentano la rigidità effettiva.e il percorso di carico attraverso il cavo strato diventa più direttoQuesto effetto geometrico produce una curva di spostamento della forza in continuo aumento che si avvicina, ma non raggiunge, un limite meccanico rigido
• Dissipazione dell'energia proporzionale all'ampiezza:La forza di attrito di Coulomb è proporzionale alla forza normale tra le superfici scorrevoli.aumentando la forza di attrito e quindi l'energia dissipata per cicloIn condizioni di urto estremo, il rapporto di ammortizzazione istantanea può superare il 25%, rispetto al > 15% nominale nelle normali amplitudini di vibrazione.
• Recupero elastico autocentrante:Dopo ogni evento di deflessione, l'energia di deformazione elastica del filo di filo riporta l'isolatore esattamente nella sua posizione neutrale.e non è richiesto il recentramento manuale dopo un evento di urtoQuesto comportamento autocentrico è inerente alle caratteristiche metalliche della molla del cavo.

JGX-0240D-6.3A Specifiche tecniche

Opzioni di trattamento superficiale per le barre di fissaggio

• Anodizzazione bianca (norma):Strato di ossido di alluminio elettrolitico, spessore 5 ‰ 15 μm, non conduttivo elettricamente, aspetto metallico naturale, adatto per applicazioni industriali e di apparecchiature generali per interni
• Anodizzazione dura (facoltativo):Strato di ossido profondo, spessore 25 ‰ 50 μm, durezza superficiale significativamente aumentata (400 ‰ 500 HV).o applicazioni che richiedono una maggiore resistenza meccanica alle interfacce di montaggio
• Barre di fissaggio in acciaio inossidabile (facoltativo):Costruzione completamente inossidabile per zone di spruzzo marini, atmosfere di impianti chimici o ambienti di lavaggio alimentare.

Riassunto delle caratteristiche di prestazione

• La durata della fatica non limitata in metallurgia opera al di sotto del limite di resistenza del materiale in condizioni nominali
• Protezione a doppia modalità attiva in ogni momento nessun passaggio di modalità, nessun hardware di blocco, nessuna procedura specifica per il transito
• Ammorbidimento progressivo non lineare ️ protezione da sovraccarico integrata senza ostacoli esterni o fermate di viaggio
• Non c'è scorrere né invecchiamento ️ nessun rilassamento viscoelastico, nessun indurimento ossidativo, proprietà stabili a tempo indeterminato
• Isolamento su tutti gli assi
• Costruzione resistente all'inquinamento ambientale non influenzata da sostanze chimiche, acqua di mare, ozono, UV, umidità, spruzzo di sale
• Capacità per un'ampia gamma di temperature ️ piena prestazione da -40°C a +200°C senza degradazione
• Funzionamento privo di manutenzione ️ senza programma di ispezione, senza lubrificazione, senza sostituzione di parti

Esempi di applicazioni industriali

A proposito della Xi'an Hoan Microwave Co. Ltd.

Con sede a Xi'an, in Cina e operativa dal 2005, Xi'an Hoan si è affermata come produttore specializzato di prodotti di isolamento da vibrazioni e assorbimento di energia.L'impianto certificato nel 2015 impiega oltre 500 dipendenti, tra cui un dipartimento di ingegneria di oltre 100 specialisti specializzati in analisi delle vibrazioni, ingegneria dei materiali e sviluppo di prodotti.La gamma di prodotti di Xi'an Hoan comprende isolatori a filo, supporti per vibrazioni, ammortizzatori di attrito, ammortizzatori e filtri LC, che servono clienti di automazione di fabbriche, ingegneria navale, generazione di energia, sistemi ferroviari, servizi edili,e strumentazione di precisione in oltre 25 paesi in tutto il mondo.

Contatta il nostro dipartimento di ingegneria oggiper discutere la vostra applicazione di isolamento da vibrazioni a servizio continuo, richiedere la documentazione sulle prestazioni di stanchezza o organizzare la valutazione del prototipo del JGX-0240D-6.3A nelle condizioni specifiche di esercizio.
