JGX-0160D-3.2A Isolatore di vibrazione da corda di filo ottimizzato a frequenza naturale zero deflusso di gas per uso in camera bianca

JGX-0160D-3.2A Isolatore di vibrazione a corda di filo intermetallico per ambienti sensibili alla contaminazione

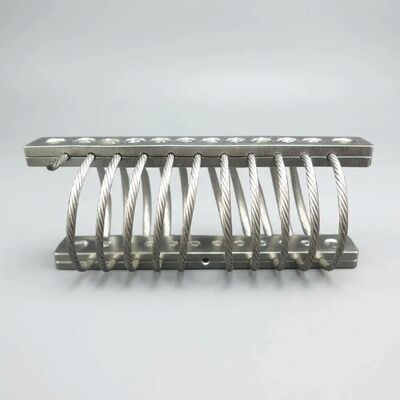

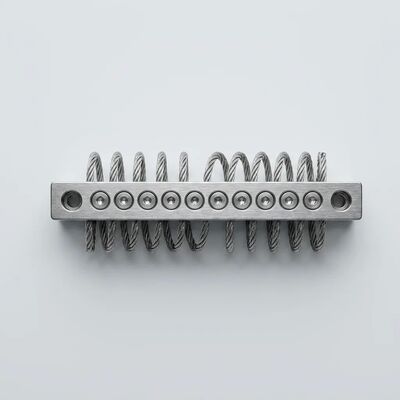

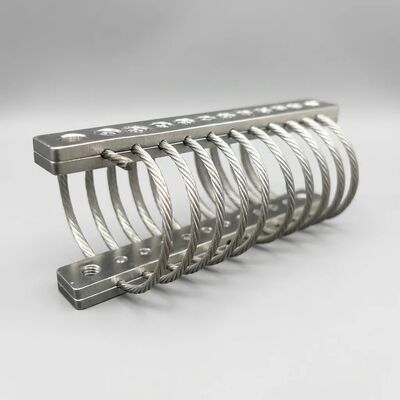

IlJGX-0160D-3.2AIl nuovo isolatore di filo di filo compatto a 10 cicli è stato progettato per essere utilizzato per il controllo delle vibrazioni.,costruito con cavi in acciaio inossidabile 304 da 1,6 mm e barre di fissaggio in lega di alluminio 6061-T6, ha un carico statico di 3,2 kg in un pacchetto da 0,25 kg.La sua costruzione interamente metallica elimina le emissioni di gas, il rilascio di particolato e la liscivia chimica inerenti ai supporti elastomerici, che lo rendono la soluzione di isolamento preferita per le applicazioni in camera pulita, camera a vuoto, semiconduttori e ottici.Prodotto da Xi'an Hoan Microwave Co.. Ltd. sotto la gestione della qualità ISO 9001:2015.

La scienza dell'ottimizzazione della frequenza naturale

L'isolamento efficace dalle vibrazioni dipende da una relazione fondamentale:la frequenza naturale dell'isolatore deve essere posizionata sotto le frequenze di eccitazione dominanti dell'ambiente operativo con un margine sufficiente per ottenere la riduzione della trasmissibilità desiderata;Per il JGX-0160D-3.2A, Xi'an Hoan fornisce un'analisi dettagliata del dominio di frequenza come parte del processo di ingegneria delle applicazioni:

• Analisi di deflessione statica:Sotto la massa supportata, la deflessione statica dell'isolatore determina la sua frequenza naturale verticale.le frequenze naturali tipiche vanno da 15 a 25 Hz, che fornisce un'efficacia di isolamento (trasmissibilità < 1) per frequenze di eccitazione superiori a circa 21~35 Hz
• Previsione della curva di trasmissibilità:Gli ingegneri calcolano la trasmissibilità completa della forza rispetto alla curva di frequenza per assi di compressione, taglio e rotolamento,che consentono di verificare che gli obiettivi di isolamento siano soddisfatti nell'intero intervallo di velocità di funzionamento dell'apparecchiatura
• Verifica della separazione modale:L'analisi del sistema conferma un'adeguata separazione di frequenza tra la regione di risonanza dell'isolatore e le modalità strutturali dell'apparecchiatura supportata e le frequenze di risonanza del fondamento di montaggio,eliminazione dei rischi di amplificazione coincidente
• Modellazione della distribuzione del carico:Per gli impianti a più isolatori, il carico del singolo isolatore è calcolato tenendo conto del spostamento del centro di gravità dell'apparecchiatura, garantendo ogni JGX-0160D-3.2A opera all'interno del suo range di carico progettato per un comportamento di frequenza naturale prevedibile
• Contributo di attenuazione:Il coefficiente di smorzamento di Coulomb > 15% limita l'amplificazione della risonanza a circa 3·4* alla frequenza naturale, rispetto a 10·20* per gli isolatori a molla leggermente smorzati,fornendo una protezione robusta anche durante i transienti di avvio e di arresto che passano attraverso la regione di risonanza

Zero scarico di gas: perché è importante costruire con tutto il metallo

Nella produzione di ambienti puliti e nelle applicazioni di sistemi a vuoto, ogni materiale introdotto nell'ambiente diventa una potenziale fonte di contaminazione.I supporti a vibrazione convenzionali rappresentano un rischio significativo a causa della loro composizione materiale.:

• Meccanismi di fuoriuscita di gas dall'elastomero:Gli isolatori di gomma e poliuretano rilasciano continuamente composti organici volatili (COV), compresi monomeri non reagiti, plastificanti, antiossidanti e agenti di indurimento.Questi volatili aumentano la pressione di base, possono contaminare superfici sensibili e possono avvelenare i catalizzatori o alterare la chimica delle deposizioni
• Deposito di pellicola molecolare:I composti fuori gas si condensano sulle superfici ottiche, formando film molecolari che degradano la trasmissione, aumentano la dispersione e spostano la taratura nei sistemi laser, sensori di imaging,e strumenti spettroscopici
• Generazione di particolato:Gli elastomeri si abrasiono durante il ciclo flessibile, rilasciando particelle micron e submicron che violano le specifiche di conteggio delle particelle in camera bianca e possono causare difetti nella lavorazione dei wafer a semiconduttori

Il JGX-0160D-3.2A elimina queste modalità di guasto attraverso la selezione dei materiali:

• Acciaio inossidabile:7*19 strato di costruzione, intrinsecamente privo di contenuti organici, non emettendo gas sotto vuoto, compatibile con tutti i comuni metodi di sterilizzazione, compresa l'autoclave (vapore saturo a 121°C/134°C),irradiazione gamma, ossido di etilene e perossido di idrogeno nel plasma
• Leghe di alluminio 6061-T6Alluminio fuso con strato di ossido di superficie stabile, senza rivestimenti o trattamenti organici necessari, opzioni di anodizzazione (bianco o duro) utilizzano processi elettrolitici inorganici che producono zero residui organici
• Nessun adesivo, nessun lubrificante:Il filo è fissato meccanicamente tra le barre ̇ non vengono utilizzati agenti di incollaggio, composti di blocco del filo o lubrificanti di montaggio in nessuna fase della produzione

Verifica della compatibilità tra le stanze pulite e il vuoto

Supporto per l'integrazione di ingegneria senza soluzione di continuità

Xi'an Hoan fornisce servizi di integrazione di progettazione end-to-end per garantire che il JGX-0160D-3.2A abbia prestazioni ottimali nella tua applicazione specifica:

• Revisione preliminare del progetto:I nostri ingegneri esaminano le specifiche dell'attrezzatura, i dati di caratterizzazione dell'ambiente di vibrazione e gli obiettivi di prestazione dell'isolamento per raccomandare la configurazione ottimale dell'isolatore e la quantità
• Accesso al modello CAD:Modelli 3D dettagliati forniti in STEP, IGES e i principali formati CAD nativi (SolidWorks, Inventor, CATIA, Creo) con geometria accurata per il controllo delle interferenze e la documentazione di assemblaggio
• Libreria di configurazione di montaggio:Modelli disponibili per l'orientamento di base-montaggio, laterale-montaggio e compressione a 45 gradi; geometrie di barre personalizzate possono essere sviluppate per interfacce di montaggio non standard
• Documentazione sulle prestazioni:Ogni applicazione riceve una relazione tecnica che include le curve di trasmissibilità previste, l'analisi della frequenza naturale, la verifica del carico statico e i valori raccomandati della coppia di installazione.
• Prototype e supporto ai test:Unità prototipo configurate disponibili per il controllo di idoneità e la convalida delle prestazioni in situ prima dell'impegno di produzione in serie

Specifiche tecniche

Caratteristiche fondamentali

• Construzione 100% metallica:Materiali organici zero, emissioni di gas zero, generazione di particolato zero
• Niente schifo o invecchiamento:Proprietà meccaniche stabili per tutta la durata di vita dell'apparecchiatura
• Ammorbidimento indipendente dalla frequenza:>15% di ammortizzazione mantenuta dall'intervallo sub-hertz a kilohertz
• Isolamento su tutti gli assi:Efficiente nella compressione, taglio e rotolamento simultanei da un'unica unità compatta
• Immunità ambientale:Non influenzato da sostanze chimiche, acqua di mare, ozono, UV, umidità, spruzzo di sale
• Sterilizzabile:Compatibile con la sterilizzazione plasmatica in autoclave, gamma, EtO e H2O2
• Compatibile con l'UHV:Adatto per ambienti a vuoto ultra elevato senza rischio di perdite virtuali o di contaminazione
• Senza manutenzione:Non è richiesto alcun controllo, lubrificazione, regolazione o sostituzione programmata

Esempi di applicazione per settore

A proposito della Xi'an Hoan Microwave Co. Ltd.

Fondata nel 2005 a Xi'an, in Cina, Xi'an Hoan è diventata un produttore leader di prodotti di isolamento dalle vibrazioni con oltre 500 dipendenti e un dipartimento di ingegneria di oltre 100 persone.Lo stabilimento certificato nel 2015 produce isolatori per filo di ferro, supporti per vibrazioni, ammortizzatori di attrito, ammortizzatori e filtri LC che servono settori come la produzione di semiconduttori, l'ottica di precisione, l'automazione industriale, l'ingegneria navale,generazione di energiaCon clienti in più di 25 paesi, Xi'an Hoan combina la produzione su scala con il supporto ingegneristico specifico per l'applicazione per fornire soluzioni di isolamento su misura.

Contatta il nostro team di applicazioni oggiper discutere i vostri requisiti di isolamento della stanza pulita, del vuoto o della strumentazione di precisione, o per richiedere modelli CAD 3D e un'analisi di frequenza naturale per il JGX-0160D-3.2A nella domanda specifica.
