JGX-0160D-3.2A Isolatore di vibrazioni per funi metalliche Attenuazione di frequenza a banda larga Conformità agli standard globali Supporto CAD 3D

JGX-0160D-3.2A Isolatore di vibrazione a corda di filo compatto

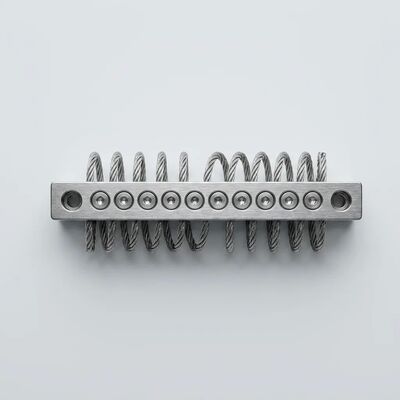

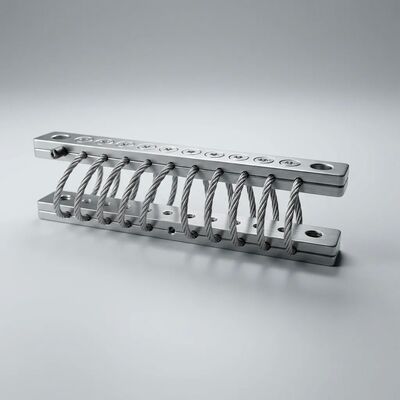

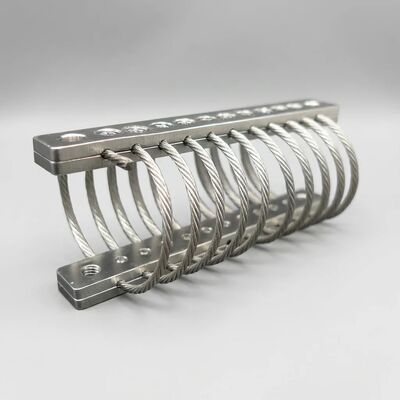

IlJGX-0160D-3.2Aè un isolante di vibrazione di precisione compatto per filo di filo della serie JGX-0160 di Xi'an Hoan, costruito con cavi di acciaio inossidabile 304 a filo di diametro di 1,6 mm disposti in una configurazione a 10 cicli,fissato tra le barre di fissaggio in lega di alluminio 6061-T6Con un carico fisico massimo di 3,2 kg e un peso unitario di circa 0,25 kg, questo isolatore è progettato appositamente per assemblaggi elettronici leggeri, moduli di avionica,apparecchi per sensori ottici, e strumentazione di precisione in cui l'attenuazione delle vibrazioni a banda larga, la conformità alle norme riconosciute e la rapida integrazione della progettazione digitale sono requisiti essenziali.

Comprensione dell'attenuazione della frequenza a banda larga negli isolanti di filo

A differenza dei sistemi a molla a grado di libertà singolo che forniscono un isolamento efficace solo al di sopra di una specifica frequenza di taglio, gli isolatori di filo di ferro raggiungonodissipazione di energia a banda largaIl sistema di misurazione della velocità è stato sviluppato con l'aiuto di un meccanismo fisico fondamentalmente diverso: l'ammortizzazione da attrito di Coulomb tra i filamenti.I 10 loop di 2A contengono più fili di filo che scivolano l'uno contro l'altro sotto carico dinamicoQuesto meccanismo opera su un intervallo di frequenza eccezionalmente ampio perché:

• Profil di rigidità non lineare:La geometria della corda di filo produce rigidità progressiva risposta iniziale morbida per l'isolamento ad alta frequenza a bassa ampiezza, passando a un comportamento più rigido per eventi a bassa frequenza a grande ampiezza.Questo impedisce il picco di amplificazione di risonanza tipico degli isolatori lineari
• Attivazione di attrito su più assi:Vibrazioni in qualsiasi direzione (compressione, taglio, rotolamento o combinazione) attivano l'attrito tra fili,fornire un vero ammortizzatore a banda larga per tutti gli assi senza richiedere più orientamenti isolatoristici discreti
• Ammorbidimento indipendente dalla frequenza:L'ammortizzazione da attrito di Coulomb è intrinsecamente indipendente dalla frequenza, a differenza dell'ammortizzazione viscosa che diminuisce a basse frequenze.2A mantiene un rapporto di ammortizzazione > 15% da eccitazione quasi statica ad eccitazione ad alta frequenza
• Risposta dipendente dall'ampiezza:Amplitudini di eccitazione più elevate generano un maggiore spostamento e attrito dei filamenti, fornendo un ammortizzatore proporzionalmente più forte quando è più necessario

Conformi agli standard industriali globali

Il JGX-0160D-3.2A è fabbricato e testato secondo protocolli in linea con gli standard industriali e normativi riconosciuti a livello internazionale, garantendo una qualità costante e prestazioni prevedibili:

• Durabilità ambientale:Validato mediante prove di esposizione alla nebbia salata (per ASTM B117), valutazione della resistenza ai raggi UV (per ASTM G154) e ciclo termico nell'intero ambiente di funzionamento da -40°C a +200°C
• Qualificazione per lo shock e le vibrazioni:Testati con profili di scossa meccanica e vibrazione a banda larga standardizzati per verificare l'efficacia dell'isolamento e l'integrità strutturale in condizioni di laboratorio controllate
• Tracciabilità del materiale:Documentazione completa disponibile per i lotti di acciaio inossidabile 304 e lega di alluminio 6061-T6, compresi i certificati di prova di fabbricazione su richiesta
• Gestione della qualità:Prodotto secondo il sistema di gestione della qualità certificato ISO 9001:2015 con ispezione in entrata documentata, verifica in corso e prova di accettazione finale

Modelli CAD 3D pronti per il download per l'integrazione senza soluzione di continuità del design

Xi'an Hoan fornisce risorse complete di ingegneria digitale per semplificare il flusso di lavoro di sviluppo del prodotto:

• Libreria CAD multi-formato:Modelli 3D disponibili in STEP (.stp), IGES (.igs) e formati nativi per SolidWorks, Autodesk Inventor, CATIA e PTC Creo, compatibili con tutte le principali piattaforme CAD meccaniche
• Varianti di configurazione:Ogni pacchetto di modelli include orientamenti di compressione a base, laterale e a 45 gradi con una geometria precisa del foro di montaggio e zone libere del fissaggio
• Proprietà di massa:I file CAD includono dati precisi sul peso, sul centro di gravità e sul momento di inerzia per il budgeting di massa a livello di sistema e l'analisi dinamica
• Integrazione dell'assemblaggio:Varianti di geometria dell'involucro semplificate disponibili per le prestazioni di grande montaggio, insieme a modelli dettagliati per la documentazione di produzione
• Carta dei materiali:Le schede di specifiche di accompagnamento forniscono dati completi sul materiale, la finitura e le dimensioni per la documentazione sugli appalti e la qualità

Specifiche tecniche

Materiale di montaggio della barra e opzioni di finitura superficiale

• Lega di alluminio 6061-T6 con anodizzazione bianca (standard):Trattamento superficiale elettricamente non conduttivo che aumenta la durezza preservando l'aspetto metallico naturale.
• Legatura di alluminio 6061-T6 con anodizzazione dura (facoltativo):Strato superficiale profondamente indurito con aspetto più scuro, scelto per impianti soggetti ad abrasione meccanica, manipolazione frequente o esposizione chimica severa
• Barre in acciaio inossidabile (facoltativo):Disponibile come alternativa all'alluminio per applicazioni che richiedono la massima resistenza alla corrosione, il controllo della permeabilità magnetica o la corrispondenza delle strutture di montaggio esistenti in acciaio inossidabile

Caratteristiche fondamentali di prestazione

• Niente schifo o invecchiamento:La costruzione interamente in metallo elimina il rilassamento viscoelastico e l'indurimento ossidativo che affliggono gli isolanti elastomerici
• Alto ammortizzatore interno:L'attrito tra i filamenti fornisce una dissipazione di energia costante senza perdite di fluido, degrado della tenuta o sensibilità alla temperatura
• Estremamente robusta:Cavo in acciaio inossidabile con struttura a fili 7*19 resistente a ripetuti carichi flessibili senza guasti da stanchezza
• Protezione su tutti gli assi:Il singolo isolatore gestisce simultaneamente gli input di compressione, taglio e rotolamento
• Immunità ambientale:Non influenzato da agenti chimici, acqua di mare, ozono, radiazioni UV, umidità e nebbia di sale
• Compatto e leggero:0.25 kg peso unitario ideale per installazioni aeree, portatili e con spazio limitato

Applicazioni

A proposito della Xi'an Hoan Microwave Co. Ltd.

Fondata nel 2005 e con sede a Xi'an, in Cina, Xi'an Hoan è un produttore specializzato di soluzioni di isolamento da vibrazioni e assorbimento di energia.L'azienda impiega oltre 500 professionisti, tra cui un team di ingegneri dedicato di oltre 100 specialistiOperando secondo la certificazione ISO 9001:2015, Xi'an Hoan serve clienti in oltre 25 paesi con un portafoglio di prodotti che comprende isolatori di funi di filo, supporti per vibrazioni, ammortizzatori di attrito,AmortizzatoriLe nostre soluzioni sono impiegate in macchinari industriali, ingegneria navale, generazione di energia, sistemi ferroviari e di trasporto, strumentazione di precisione,Servizi di edilizia commerciale.

Contatta il nostro team di ingegneri oggiper richiedere modelli CAD 3D, schede tecniche o una consultazione specifica per l'applicazione per l'integrazione del JGX-0160D-3.2A nella vostra prossima progettazione.
