Isolatore antiurto per fune metallica multiasse JGX-1598D-557B caratterizzato da un montaggio versatile su diverse piattaforme di apparecchiature

JGX-1598D-557B: una piattaforma isolatore, ogni sfida di montaggio, tutti e sei gli assi coperti

I progettisti delle apparecchiature si trovano ad affrontare una tensione persistente: la soluzione di isolamento che si adatta all'ingombro di montaggio di una macchina raramente si adatta in modo pulito a quella successiva. Diversi modelli di bulloni, carichi asimmetrici, superfici di montaggio angolate, vincoli di retrofit legacy: ogni variazione richiede tradizionalmente un codice articolo dell'isolatore diverso. ILJGX-1598D-557BL'isolatore di vibrazioni della fune metallica risolve questo problema con apiattaforma di montaggio configurabileche supporta gli orientamenti da barra a barra, da barra a piastra, inclinato a 45° e verticale a 90° durante la fornituraisolamento verificato a 6 gradi di libertàin ogni configurazione.

Versatilità di montaggio senza compromettere le prestazioni di isolamento

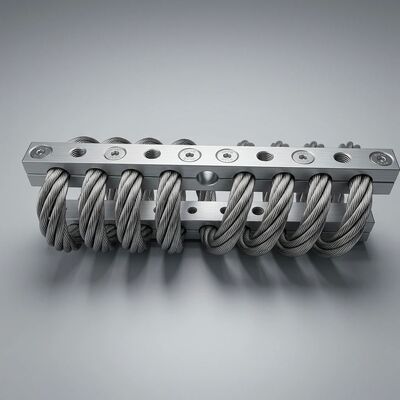

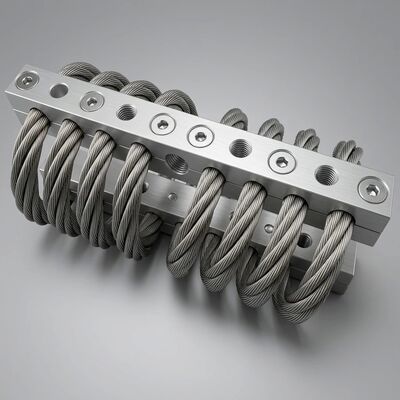

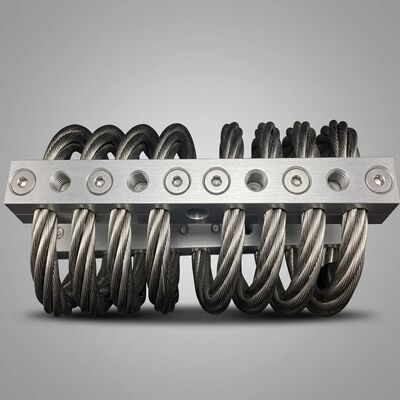

JGX-1598D-557B separa la funzione di isolamento dall'interfaccia di montaggio. Al suo centro c'è aElemento di fune metallica elicoidale a 6 spireformato da acciaio inossidabile AISI 304 da 8,0 mm, terminato su entrambe le estremità da barre di bloccaggio in alluminio 6061-T6. Le barre di bloccaggio stesse fungono da adattatori di montaggio universali: ciascuna barra contiene fessure lavorate con precisione orientate ad angoli multipli, che accettano elementi di fissaggio metrici e imperiali standard.

Disposizioni di montaggio disponibili da un'unica piattaforma isolatore:

• Bar-to-bar standard:Il piede dell'attrezzatura si monta direttamente sulla barra di bloccaggio superiore; la barra inferiore si fissa alla fondazione o al telaio di supporto. La disposizione predefinita per macchinari di nuova costruzione in cui entrambe le superfici di montaggio sono parallele e piatte.
• Adattatore barra-piastra:Una piastra di base lavorata si fissa alla barra di bloccaggio inferiore e fornisce un'interfaccia montata su perni. Ciò converte l'isolatore in un sostituto immediato per i supporti elastomerici esistenti senza modificare la base dell'attrezzatura o il modello di foratura della fondazione.
• Montaggio inclinato a 45 gradi:Quando l'eccitazione primaria arriva ad un angolo rispetto all'orizzontale (comune con i motori diesel con configurazione a V, i nastri trasportatori inclinati e i gruppi pompa inclinati) l'orientamento della fessura a 45° allinea l'asse di cedevolezza principale dell'isolatore con il vettore di vibrazione dominante. Ciò massimizza l'efficienza di isolamento rispetto al montaggio perpendicolare.
• Orientamento verticale di 90 gradi:Per installazioni in cui lo spazio verticale è limitato ma è disponibile spazio orizzontale. Le barre di bloccaggio si montano verticalmente, mantenendo l'altezza complessiva installata al di sotto di 150 mm preservando al tempo stesso la piena conformità multiasse.

Ciascuna configurazione mantiene lo stesso coefficiente di carico (80 kg statico, 120 kg di shock per supporto) e la stessa caratteristica di isolamento 6-DOF. Gli OEM di apparecchiature possono standardizzare su un'unica serie di isolatori l'intera gamma di prodotti, riducendo la complessità dell'approvvigionamento, qualificando un set di dati sulle prestazioni e mantenendo un inventario comune dei pezzi di ricambio.

Prestazioni multiasse verificate

La geometria elicoidale della fune metallica fornisce intrinsecamente conformità in ogni direzione, ma le prestazioni del JGX-1598D-557B sono statecaratterizzato quantitativamenteattraverso tutti e sei i gradi di libertà attraverso test strumentati multiasse:

• Compressione (asse Z):Deflessione statica di 4-12 mm nell'intervallo di carico da 0 a 80 kg. La rigidità aumenta in modo non lineare con la deflessione, fornendo una risposta iniziale morbida per l'isolamento delle vibrazioni di piccola ampiezza con un contenimento progressivamente solido contro eventi di shock di grande spostamento.
• Tensione (asse Z inverso):Il profilo della scanalatura della barra di bloccaggio ad incastro cattura meccanicamente la terminazione della fune metallica, mantenendo la continuità strutturale sotto le forze di sollevamento. I modelli convenzionali con solo bloccaggio rischiano lo sfilamento della fune sotto tensione; la geometria della scanalatura del JGX-1598D-557B elimina questa modalità di guasto.
• Taglio (assi X e Y):La cedevolezza laterale tiene conto dei componenti di eccitazione orizzontale derivanti dallo squilibrio rotatorio, dal disallineamento e dal movimento sismico del terreno. La struttura della bobina si deforma elasticamente e ritorna al centro senza spostamento residuo.
• Rollio, beccheggio, imbardata (rotazione attorno a X, Y, Z):La deflessione differenziale attraverso il gruppo bobina consente il movimento angolare, proteggendo le apparecchiature con distribuzione di massa non uniforme o punti di montaggio decentrati dalla trasmissione delle vibrazioni torsionali.

Su tutti gli assi, ilil fattore di amplificazione della risonanza rimane inferiore a 3—nel senso che anche quando la frequenza di eccitazione coincide esattamente con la frequenza naturale del sistema, l'isolatore non amplifica l'ingresso. Per le macchine rotanti a velocità variabile che attraversano la risonanza durante ogni ciclo di avvio-arresto, questa caratteristica è essenziale per l'affidabilità a lungo termine.

Vantaggi a livello di sistema di una piattaforma isolatore standardizzata

Oltre ai vantaggi diretti in termini di prestazioni, l'adozione del JGX-1598D-557B in una famiglia di apparecchiature crea vantaggi operativi complessivi:

• Semplificazione dei pezzi di ricambio:Un codice articolo dell'isolatore serve pompe, compressori, generatori e apparecchiature ausiliarie. I negozi di manutenzione hanno meno SKU e i tecnici sul campo devono avere familiarità con una sola procedura di installazione.
• Prestazioni prevedibili:I team di ingegneri qualificano una volta le caratteristiche di deflessione del carico e trasmissibilità del JGX-1598D-557B, quindi applicano i dati convalidati a tutti i futuri progetti di apparecchiature. Ogni nuova macchina non richiede un nuovo programma di qualificazione dell'isolamento.
• Compatibilità retrofit:L'opzione adattatore da barra a piastra consente al JGX-1598D-557B di sostituire i vecchi supporti elastomerici sulle apparecchiature in servizio senza praticare nuovi fori di fondazione o modificare le basi delle apparecchiature. I team di manutenzione possono migliorare le prestazioni di isolamento durante le interruzioni programmate senza modifiche strutturali.
• Coerenza dell’offerta globale:Essendo un prodotto interamente in metallo realizzato secondo specifiche metallurgiche e dimensionali controllate, il JGX-1598D-557B offre prestazioni identiche indipendentemente dal lotto di produzione o dalla destinazione di spedizione. Nessuna variazione di polimerizzazione da lotto a lotto, come riscontrato con i prodotti in gomma stampata.

Dati tecnici completi

Dove l'approccio della piattaforma JGX-1598D-557B offre il massimo valore

• Sistemi di trasmissione marittima:Una singola configurazione JGX-1598D-557B isola i principali motori di propulsione, i riduttori e i cuscinetti dell'albero in un'intera classe di navi. Gli adattatori da barra a piastra consentono la sostituzione immediata dei supporti legacy durante i periodi di bacino di carenaggio senza modifiche allo scafo.
• Generazione di energia distribuita:I gruppi elettrogeni diesel e gas naturale da 50 kVA a 500 kVA condividono la stessa piattaforma di isolamento. L'opzione slot a 45 gradi ottimizza l'isolamento per i motori con blocco a V in cui l'eccitazione primaria si trova ad un angolo di 45 gradi rispetto al piano di slittamento.
• Celle di automazione industriale:I piedistalli dei robot, le basi del portale pick-and-place e i supporti dei sistemi di visione beneficiano tutti di identiche specifiche prestazionali degli isolatori. I team di manutenzione immagazzinano un codice articolo e applicano valori di coppia di installazione coerenti su ogni macchina della struttura.
• Locomotiva e materiale rotabile:Gli alimentatori ausiliari montati sul telaio, i gruppi compressori HVAC e gli armadietti elettronici di trazione sopportano anni di carichi d'urto indotti dai binari. La configurazione da barra a barra con barre di bloccaggio imbullonate passanti mantiene il precarico nonostante le vibrazioni continue.
• Elettronica per l'energia eolica e solare:Gli armadi degli inverter e le custodie dei trasformatori nelle installazioni su navicella e montate a terra sono sottoposti a cicli di temperatura giornalieri di ampiezza superiore a 60°C. Il JGX-1598D-557B interamente in metallo mantiene una rigidità costante da mezzogiorno del deserto a mezzanotte senza la deriva termica che affligge le alternative elastomeriche.

Contatta subito il nostro team dedicato alle applicazionicon la massa dell'apparecchiatura, l'ingombro di montaggio e la direzione dell'eccitazione primaria. Specificheremo la configurazione ottimale del JGX-1598D-557B, forniremo dati convalidati sulla deflessione del carico per il vostro punto operativo specifico e forniremo un preventivo entro un giorno lavorativo.
