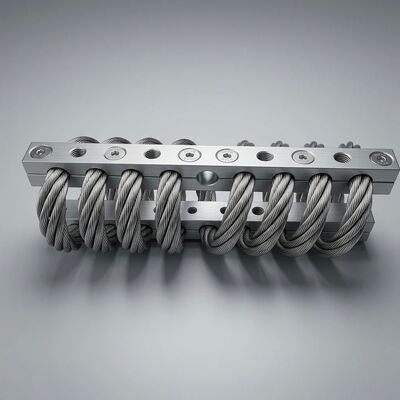

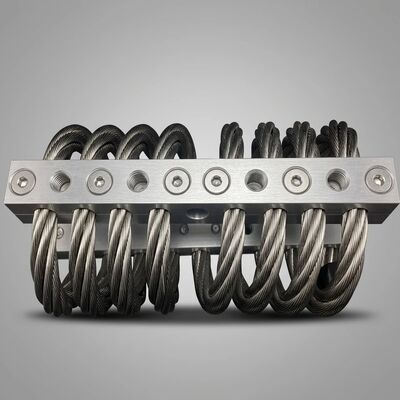

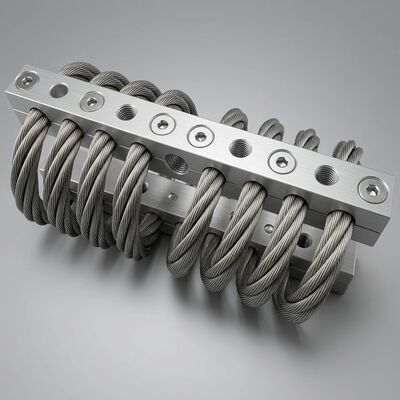

JGX-1598D-557B Isolatore di vibrazione per filo di filo intermetallico ad alto smorzamento Soppressione della risonanza per ambienti difficili

JGX-1598D-557B ¢ Progettato per funzionare per sempre in ambienti corrosivi, ad alta temperatura e ad alta vibrazione

Quando i componenti di isolamento falliscono, le conseguenze sono cascate: tempi di fermo non pianificati, danni collaterali alle apparecchiature, rischi per la sicurezza e costose sostituzioni di emergenza.JGX-1598D-557BL'isolatore di vibrazione da filo eliminare questi rischi attraverso unarchitettura interamente metallicache non possono degradarsi come fanno inevitabilmente gli elastomeri e l'idraulica.Acciaio inossidabile AISI 304(diametro 8,0 mm, configurazione elicoidale a 6 bobine) eblocchi di fissaggio in lega di alluminio 6061-T6, ogni materiale di questo isolante è stato selezionato per una vita di servizio indefinita in atmosfere industriali aggressive.

Selezione del materiale: perché ogni componente è importante

L'acciaio inossidabile AISI 304 utilizzato nell'elemento della corda di filo contiene 18% di cromo e 8% di nichel per composizione, formando uno strato passivo di ossido di cromo auto-curante resistente alle buche,corrosione delle fessureQuesta è la stessa famiglia di leghe specificata per petroliere chimiche, apparecchiature di lavorazione farmaceutica,e infrastrutture costiere ̇ applicazioni in cui il guasto dei materiali non è semplicemente una possibilità.

I blocchi di fissaggio in lega di alluminio 6061-T6 offrono un rapporto forza/peso eccezionale, contribuendo allo stesso tempo a zero rischio di corrosione galvanica.Anodizzazione con acido solforicodopo la lavorazione, la creazione di uno strato di ossido di alluminio di 15-25 micron che fornisce una protezione supplementare contro la corrosione e un isolamento elettrico tra l'apparecchiatura montata e la struttura di supporto.Questa barriera dielettrica impedisce percorsi di corrente errante che potrebbero altrimenti accelerare la corrosione localizzata all'interfaccia di montaggio.

Dopo la fabbricazione, l'intero gruppo di fili in acciaio inossidabile riceve untrattamento di elettropoligrafiache rimuova le impurità superficiali e le micro-fessure dal processo di disegno.La superficie liscia come uno specchio riduce al minimo l'adesione dei contaminanti ed elimina i microscopici fattori di stress che generano le crepe di stanchezza nei prodotti di filo non trattati.

Fisica dell'ammortizzazione: come il JGX-1598D-557B dissipa energia senza componenti di usura

Il meccanismo di ammortizzazione all'interno del JGX-1598D-557B si basa suAmmorbidimento di Coulomb (friczione a secco)Mentre l'assemblaggio di filo di filo elicoidale si piega sotto vibrazione,le centinaia di singoli fili AISI 304 all'interno della corda scivolano l'uno contro l'altro ai loro punti di contattoOgni evento di micro scivolamento converte una piccola quantità di energia cinetica in calore trascurabile attraverso l'attrito interfaciale.

Questo processo, ripetuto migliaia di volte al secondo su tutta la sezione trasversale della corda, produce unun rapporto di ammortizzazione misurato superiore al 18%L'ammortizzazione è determinata dal comportamento intrinseco dell'interfaccia del materiale piuttosto che da un mezzo consumabile.il coefficiente di ammortizzazione rimane stabile per decenni di funzionamento continuo.

Caratteristiche prestazionali del JGX-1598D-557B:

• Banda di frequenza naturale:8-12 Hz, regolabile variando la massa di supporto all'interno dell'involucro di carico nominale.
• Trasmissibilità in risonanza:Il rapporto di ammortizzazione > 18% limita il fattore di amplificazione della risonanza, impedendo l'ingrandimento distruttivo che si verificherebbe con sistemi leggermente ammortizzati che passano attraverso la loro frequenza naturale.
• Efficienza di isolamento:Una volta che la frequenza di eccitazione supera circa 1,4 volte la frequenza naturale, la trasmissione scende al di sotto dell'unità.
• capacità di carico:La curva di rigidità non lineare garantisce una resistenza progressiva.prevenzione del contatto metallo-metallo durante gli urti.

Funzionamento a manutenzione zero convalidato da prove di durata accelerata

Per verificare l'affermazione di durata senza manutenzione del JGX-1598D-557B, le unità di produzione sono sottoposte a una serie di test di invecchiamento accelerato:

• ASTM B117 spruzzo di sale:500 ore e più di nebbia a 5% di NaCl a 35°C. L'ispezione post-esposizione non rivela buche, riduzione della sezione trasversale del filo e nessun cambiamento nel precarico della pinza.La finitura elettrolizzata e la funzione metallurgica AISI 304 come progettato.
• Ciclo termico:1Il rapporto di ammortizzazione e la rigidità misurati prima e dopo mostrano una deviazione entro la banda di incertezza di misura (± 2%).Non è stato rilevato alcun rilassamento del preload di chiusura.
• Vibrazione di resistenza:10 milioni di cicli a 2 volte il carico nominale a 15 Hz. L'ispezione post-prova mostra la lucidatura delle superfici di contatto del filo di filo, ma zero usura misurabile, fatica di crepa o impostazione permanente.
• Sovraccarico per urto:500 ripetizioni di carico statico nominale 3x applicato negli assi di compressione, tensione e taglio.

Questi risultati confermano ciò che prevede il principio di progettazione interamente in metallo: il JGX-1598D-557B richiedenessuna manutenzione programmata, nessuna lubrificazione, nessuna regolazione e nessuna sostituzione periodicaper l'intera durata operativa dell'apparecchiatura da essa protetta.

Specifiche di prestazione complete

Settori industriali in cui il JGX-1598D-557B elimina i tempi di inattività legati all'isolatore

• Rafinerie petrolchimiche:API 610 pacchetti di pompe e compressori centrifugabili che funzionano in zone pericolose di classe I divisione 2.La costruzione interamente in metallo non comporta alcun rischio di accumulo di carica statica e resiste a occasionali spruzzi di idrocarburi senza gonfiore o ammorbidimento.
• Apparecchiature sottomarine e offshore:Contenitori di generatori, moduli di pompe di sollevamento dell'acqua di mare e pacchetti di pompe di acqua da fuoco di emergenza esposti continuamente all'atmosfera marina carica di sale.L'AISI 304 polito elettronicamente offre decenni di servizio senza buche.
• Operazioni minerarie:Gli alimentatori di scarico del frantumatore primario, gli schermi vibranti e l'isolamento dell'azionamento del mulino SAG in cui polvere abrasiva, spruzzo d'acqua e funzionamento 24 ore su 24, 7 giorni su 7, rendono impracticabile l'accesso alla manutenzione.La progettazione a manutenzione zero elimina gli spegnimenti programmati per l'ispezione dell'isolatore.
• Produzione di metalli primari:Ventilatori di estrazione di fumo da forno ad arco elettrico, isolamento da oscillazione continua della cassa e isolamento da scossa da laminatura a caldo a temperature ambientali prolungate superiori a 100 °C.Nessun elastomero può sopravvivere in questo ambiente termico..
• Desalinizzazione e trattamento dell'acqua:Isolamento da pompe ad osmosi inversa ad alta pressione in atmosfere dotate di cloro.La metallurgia AISI 304 resiste alla corrosione da cloruro a concentrazioni molto superiori a quelle riscontrate negli impianti di trattamento delle acque.

Richiedi oggi il supporto tecnicoper una caratterizzazione dettagliata della deformazione del carico, disegni 3D dell'involucro di montaggio o un preventivo competitivo per il JGX-1598D-557B.e blocchi di fissaggio sono disponibili per i programmi di integrazione OEM.
