JGX-1278D-310B Isolatore di scossa da vibrazioni a più assi che garantisce una protezione continua dell'attrezzatura con una struttura a prova di guasto

JGX-1278D-310B - Isolatore multiasse 6-DOF con architettura intrinseca a prova di guasto

Le vibrazioni del mondo reale sono raramente unidirezionali.assi di compressione, di tensione, di rotolamento, di passo, di giramento e di taglioLa Commissione haJGX-1278D-310BIl Wire Rope Vibration Isolator è stato progettato da zero per questa realtà multi-asse, fornendo un isolamento efficace intutti e sei i gradi di libertà (6-DOF). altrettanto importante, il suostruttura di blocco a prova di guasto- la garanzia che l'elemento di filo di ferro non possa separarsi dai blocchi di montaggio, anche in condizioni di sovraccarico che distruggerebbero gli isolanti convenzionali.

Sei gradi di libertà, una soluzione integrata

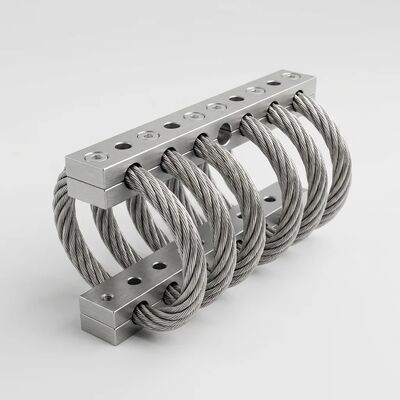

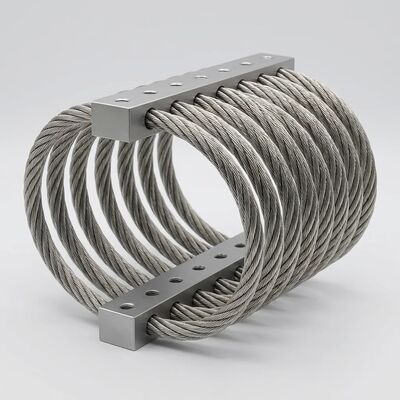

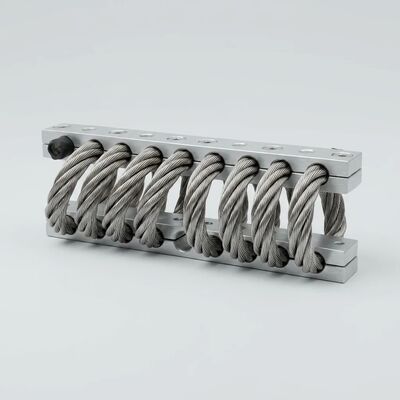

Ogni unità JGX-1278D-310B è dotata di un anello di corda elicoidale a forma di precisione, fabbricato conAcciaio inossidabile AISI 304e ancorate alle due estremità daBarre di chiusura in lega di alluminio 6061-T6La geometria di questa configurazione, con 8 bobine di fune di 6,4 mm di diametro, montate in un angolo di 45°, crea una caratteristica di rigidità non lineare che si rigide progressivamente sotto carico crescente.Questo comportamento è fondamentale per le applicazioni in cui coesistono shock e vibrazioni a stato stazionario:

• Asse di compressione:Capacità di carico fino a 50 kg statica, con un intervallo di deformazione variabile da 3-8 mm a seconda del preload
• di cilindrata superiore a 1000 cm3La struttura della bobina elicoidale si piega lateralmente in modo controllato, assorbendo energia fuori dell'asse senza raggiungere il fondo
• Asse di tensione:Il disegno della barra di blocco impedisce il tiraggio fuori della corda, mantenendo la continuità strutturale anche quando le attrezzature montate subiscono forze di sollevamento
• Tolleranza agli urti:Carichi di shock transitori fino a75 kg per montaggiosono manipolati senza deformazioni permanenti

Il fattore di amplificazione della risonanza è mantenutoinferiore a 3 a risonanza, il che significa che l'isolatore non amplifica le vibrazioni anche quando la frequenza di eccitazione coincide con la frequenza naturale del sistema.

Sicuri da progettazione, non da add-on

Gli isolanti convenzionali di filo di ferro si basano esclusivamente sull'attrito e sulla forza di fissaggio per trattenere l'elemento della corda.tali progetti rischiano lo scivolamento della corda o il completo disimpegno, un guasto che lascia improvvisamente senza supporto le attrezzature pesantiIl JGX-1278D-310B ha un approccio fondamentalmente diverso.

Le barre di fissaggio incorporano unprofilo di scanalatura meccanizzataInvece di dipendere solo dalla coppia del bullone, questa geometria crea un blocco meccanico positivo: più la corda tira, più la forza di trazione aumenta.più stretto si attacca l'interlockIl risultato è unpercorso di carico a prova di guastoche mantenga l'isolatore strutturalmente intatto indipendentemente dalla direzione o dalla grandezza del sovraccarico.

Fattori di affidabilità aggiuntivi integrati nel JGX-1278D-310B:

• La struttura della corda a più fili contiene centinaia di singoli fili AISI 304.i restanti fili continuano a trasportare il carico. Non c'è un singolo punto di guasto..
• I blocchi di fissaggio in alluminio 6061-T6 sono anodizzati per isolamento elettrico e resistenza alla corrosione supplementare, impedendo l'accoppiamento galvanico tra metalli diversi in ambienti umidi o marini.
• L'intero gruppo è stato sottoposto a ciclo termico da -40°C a +200°C con zero variazioni nel precarico di chiusura, convalidando il progetto sia per gli impianti artici che per il montaggio del vano motore.

Progettati per i cicli di lavoro più duri del mondo

Utilizzati nelle industrie più esigenti

• Piattaforme petrolifere e di gas offshore:Proteggere gli schizzi del generatore, i pacchetti della pompa e gli armadi di controllo dalle vibrazioni combinate indotte dalle onde e dagli impatti occasionali.
• Equipaggiamento di supporto aereo-spaziale a terra (GSE):Isolare i banchi di prova sensibili, le apparecchiature di taratura e le unità di alimentazione a terra negli impianti di manutenzione aeroportuali dove l'affidabilità ha un impatto diretto sui programmi di sicurezza dei voli
• Sistemi di emergenza per zone sismiche:Mantenere l'integrità strutturale dei generatori di riserva e dei gruppi di pompe antincendio nelle regioni soggette a carico sismico; la progettazione a prova di guasto rimane attiva anche in presenza di movimenti del terreno multidirezionali
• Presse industriali pesanti e linee di stampaggio:Assorbirà gli urti ripetitivi ad alta ampiezza da martelli da forgiatura, macchine per lo stampaggio a iniezione e presse per stampaggio dei metalli senza degradazione da stanchezza
• Stazioni base di telecomunicazioni:Proteggere le unità radio montate sul tetto e sulle torri, i sistemi di posizionamento delle antenne e i supporti di batterie dalle oscillazioni e dai cicli di espansione termica indotti dal vento

Contatta il nostro team di ingegneri oggiper una curva dettagliata di deformazione del carico, disegni personalizzati del modello di montaggio o un preventivo per il JGX-1278D-310B configurato secondo le specifiche esigenze di isolamento multiasse.
