JGX-1276D-233B Isolatore di vibrazione da corda di filo 233kg

Isolatore di vibrazioni per funi metalliche JGX-1276D-233B: picco di risonanza basso, protezione dagli urti con deflessione elevata

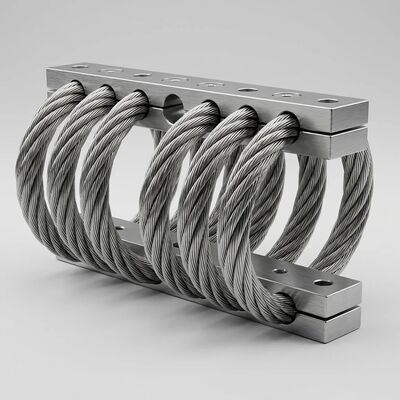

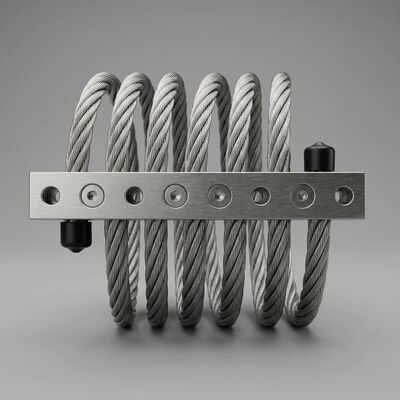

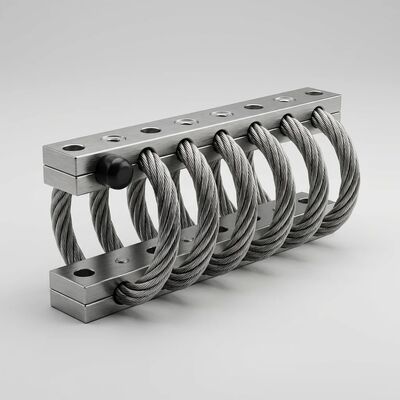

Il JGX-1276D-233B è un isolatore di vibrazioni a fune metallica per carichi pesanti progettato per fornire due attributi prestazionali critici che i supporti convenzionali faticano a ottenere contemporaneamente: amplificazione del picco di risonanza eccezionalmente bassa e generosa capacità di deflessione sotto carico d'urto. Con un cavo metallico in acciaio inossidabile da 12,7 mm di diametro formato in 6 bobine di precisione e valutato per un carico statico massimo di 233 kg, questo isolatore fornisce la migliore protezione della categoria per le apparecchiature che operano in ambienti ad alto impatto e vibrazioni.

Comprendere il picco di risonanza: perché è importante

Ogni isolatore di vibrazioni ha una frequenza naturale alla quale risuona. A questa frequenza, un isolatore mal progettato può amplificare la vibrazione in ingresso di un fattore 5:1, 8:1 o anche superiore, trasformando una fonte di vibrazione moderata in una forza distruttiva che danneggia apparecchiature sensibili. La struttura della fune metallica a trefoli del JGX-1276D-233B risolve fondamentalmente questo problema attraverso le sue caratteristiche di rigidità non lineare e di smorzamento dell'attrito:

• Amplificazione risonante inferiore a 3:1:A differenza dei sistemi lineari a molla-ammortizzatore che presentano picchi di risonanza netti, la curva di rigidità progressiva del JGX-1276D-233B e l'attrito di Coulomb tra i trefoli si combinano per appiattire la curva di trasmissibilità. Alla frequenza naturale dell'isolatore, l'amplificazione è mantenuta al di sotto di 3:1, rispetto a 5-10:1 per i tipici supporti elastomerici con carico nominale equivalente.
• Dissipazione di energia a banda larga:Quando la fune metallica si flette, i singoli trefoli sfregano l'uno contro l'altro in migliaia di micropunti di contatto. Questo meccanismo di attrito distribuito converte l'energia cinetica delle vibrazioni in calore trascurabile su un'ampia gamma di frequenze (da 10 Hz a oltre 2000 Hz), eliminando l'efficacia a banda stretta che affligge le soluzioni a massa accordata e smorzatori viscosi.
• Nessuna amplificazione ad alta frequenza:Al di sopra della frequenza di isolamento, la curva di trasmissibilità scende rapidamente e continua a diminuire. Non vi è alcuna risonanza secondaria, nessun impulso della molla e nessun passaggio ad alta frequenza: modalità di vibrazione che comunemente si verificano negli isolatori a molla elicoidale quando eccitati alle armoniche della loro frequenza naturale.

Grande capacità di deflessione: sopravvivere all'inaspettato

La protezione delle apparecchiature è in definitiva definita dal modo in cui un isolatore funziona in condizioni estreme, non dal funzionamento nominale. L'ampia capacità di deflessione del JGX-1276D-233B garantisce la sopravvivenza durante gli eventi d'urto peggiori:

• Fino al 40% di deflessione senza danni:L'elica della fune metallica può comprimersi o estendersi fino al 40% dell'altezza nominale dell'isolatore senza deformazione permanente. In caso di carico d'urto improvviso, questa generosa distanza di spostamento assorbe gradualmente l'energia dell'impatto anziché trasmetterla bruscamente al telaio dell'attrezzatura.
• Curva progressiva di carico-deflessione:All'aumentare della deflessione, i trefoli della fune metallica si stringono e si impegnano progressivamente, creando una risposta di irrigidimento che limita naturalmente la corsa massima. Questo comportamento di smorzamento intrinseco impedisce il toccare il fondo che altrimenti trasmetterebbe un impulso d'urto secondario al carico utile, una caratteristica di sicurezza fondamentale per i dispositivi elettronici fragili e gli strumenti di precisione.
• Assorbimento degli urti multidirezionale:A differenza degli ammortizzatori uniassiali che proteggono in una sola direzione, la geometria elicoidale del JGX-1276D-233B fornisce un'ampia capacità di deflessione simultaneamente in compressione, tensione e taglio/rotolamento. Un unico supporto gestisce gli urti provenienti da qualsiasi direzione, semplificando la progettazione del sistema e riducendo il numero totale di isolatori richiesti.
• Prestazioni ripetibili dopo sovraccarico:Gli isolatori per funi metalliche recuperano la loro geometria originale e le caratteristiche di smorzamento dopo eventi di urto che comprimerebbero, strapperebbero o delaminerebbero in modo permanente i supporti elastomerici. Questa ripetibilità è essenziale per le applicazioni soggette a carichi d'urto ricorrenti, dagli impatti degli accoppiatori ferroviari al rinculo della pressa per stampaggio, allo schianto delle onde sulle apparecchiature di bordo.

Specifiche tecniche

Barre di montaggio: materiale e trattamento superficiale

Il JGX-1276D-233B è disponibile con due materiali per la barra di montaggio per soddisfare i diversi requisiti applicativi. Le barre di montaggio costituiscono l'interfaccia tra la spirale della fune metallica e la vostra attrezzatura e la scelta della giusta configurazione garantisce prestazioni ottimali a lungo termine.

Opzioni materiali:

• Barre in acciaio inossidabile:Massima resistenza alla corrosione e robustezza strutturale. Consigliato per installazioni esterne, ambienti marini e ambienti industriali pesanti in cui le barre di montaggio possono essere esposte ad agenti atmosferici, nebbia salina o vapori chimici. Le barre inossidabili garantiscono inoltre la massima ritenzione della forza di serraggio per decenni di servizio.
• Barre in lega di alluminio (6061-T6):Alternativa leggera con eccellente rapporto resistenza/peso. Preferito per applicazioni sensibili al peso in cui ogni chilogrammo conta, come piattaforme aeree, apparecchiature mobili e sistemi trasportabili.

Selezione del trattamento superficiale per barre di alluminio:

• Anodizzazione bianca:Il trattamento superficiale standard che esalta la naturale durezza dell'alluminio preservandone l'aspetto metallico. Adatto per ambienti industriali generali con condizioni di umidità e temperatura normali. Fornisce una protezione efficace contro l'ossidazione superficiale e l'abrasione minore.
• Anodizzazione dura:Un trattamento specializzato che crea uno strato di ossido significativamente più spesso e più duro sulla superficie dell'alluminio. La finitura grigio scuro risultante offre una resistenza all'usura superiore, rendendola la scelta preferita per installazioni soggette a polvere abrasiva, manipolazione frequente o contatto meccanico durante le attività di manutenzione delle apparecchiature.

Caratteristiche principali degli isolatori per funi metalliche WNRLN

• Nessun creep o invecchiamento per l'intera durata di servizio
• Elevato smorzamento interno senza dipendenza da fluidi o gas
• Intervallo di temperature di funzionamento estremamente ampio (da -70°C a +260°C)
• Ampia varietà di configurazioni di montaggio e opzioni di montaggio
• Prototipazione rapida ed economica per specifiche personalizzate
• Costruzione eccezionalmente robusta con durata di vita decennale
• Eccellente isolamento combinato da urti e vibrazioni in una singola unità
• Insensibile agli agenti chimici, all'acqua di mare, all'ozono, ai raggi UV e ai solventi industriali

Applicazioni che richiedono bassa risonanza e deflessione elevata

• Isolamento sismico per infrastrutture critiche:Proteggi rack di server, armadi di comunicazione e sistemi di alimentazione di emergenza nelle regioni a rischio sismico. L'ampia capacità di deflessione consente lo spostamento sismico, mentre la bassa amplificazione risonante previene danni alle apparecchiature durante il movimento del terreno a bassa frequenza.
• Gruppi elettrogeni e pompe mobili:Isola i generatori diesel montati su rimorchio, le unità di potenza idrauliche e i sistemi di pompe mobili dagli urti e dalle vibrazioni indotti dalla strada durante il trasporto, fornendo al contempo un montaggio stabile durante il funzionamento stazionario.
• Segnalamento ferroviario e apparecchiature di terra:Proteggi i sensibili relè di segnalazione, i contatori degli assi e i nodi di comunicazione dagli effetti combinati delle vibrazioni del treno in transito, dell'impatto sui giunti ferroviari e del carico d'urto dei veicoli di manutenzione.
• Macchinari industriali pesanti:Isolare grandi presse per stampaggio, martelli da forgiatura e frantoi per rocce in cui ogni ciclo operativo genera un impulso d'urto ad alta energia. La bassa amplificazione di risonanza impedisce all'isolatore stesso di diventare un amplificatore di vibrazioni a velocità operative specifiche.
• Sistemi HVAC e di refrigerazione su strutture elevate:Quando i refrigeratori e le unità di trattamento dell'aria sono installati su tetti o soppalchi, le vibrazioni trasmesse dalla struttura possono causare risonanza nell'edificio. Lo smorzamento ad ampio spettro del JGX-1276D-233B previene questo problema, adattandosi al contempo all'oscillazione indotta dal vento e al movimento di espansione termica.
• Attrezzature per navi marittime e piattaforme offshore:Proteggi l'elettronica di navigazione, i sistemi radar e le apparecchiature meccaniche dallo shock combinato del colpo d'onda, della cavitazione dell'elica e delle vibrazioni del motore, condizioni in cui un'ampia deflessione simultanea e una bassa risonanza non sono negoziabili per l'affidabilità operativa.

Confronto delle prestazioni: fune metallica e isolatori convenzionali

Garanzia di qualità e test

Ogni JGX-1276D-233B è sottoposto a verifica dimensionale al 100% e test dinamici del lotto di campioni su una tavola vibrante elettrodinamica. Le curve di trasmissibilità vengono convalidate rispetto alle specifiche di progettazione e le caratteristiche di deflessione del carico vengono misurate a più livelli di compressione per confermare la conformità alla capacità nominale. Tutta la produzione viene eseguita secondo una gestione della qualità certificata ISO 9001:2015 con tracciabilità completa del lotto di materiale, dalla bobina di fune metallica grezza all'isolatore finito.

Informazioni aziendali

WNRLN è un produttore professionale di isolatori e supporti per vibrazioni, che fornisce soluzioni di assorbimento dell'energia e isolamento delle vibrazioni di alta qualità per applicazioni industriali, commerciali e per apparecchiature pesanti. La nostra gamma di prodotti comprende isolatori per funi metalliche, supporti antivibranti, smorzatori di attrito, ammortizzatori e componenti correlati.

Con decenni di esperienza ingegneristica, serviamo clienti nei mercati nazionali e internazionali per applicazioni in motori, ventilatori, compressori, pompe, ascensori, apparecchiature chimiche, sistemi ferroviari, apparecchiature meccaniche, costruzioni su larga scala, produzione di energia e navi marittime. Il nostro team di ingegneri interno fornisce servizi di prototipazione rapida e progettazione personalizzata per soddisfare requisiti di progetto specifici.

Contattaci oggi per scoprire come le nostre soluzioni di isolamento dalle vibrazioni possono migliorare l'affidabilità e la durata delle tue apparecchiature. In alternativa, connettiti con uno dei nostri rappresentanti autorizzati per supporto tecnico localizzato e consegna rapida.

Contatta il nostro team di ingegneri dell'applicazione per discutere i tuoi requisiti specifici di isolamento da urti e vibrazioni. Fornisci il peso della tua attrezzatura, la configurazione di montaggio e l'ambiente di urti/vibrazioni per raccomandazioni personalizzate e analisi di trasmissibilità.
