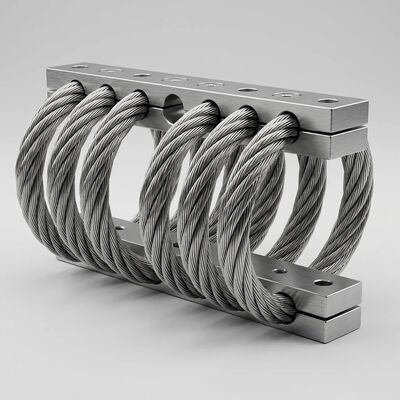

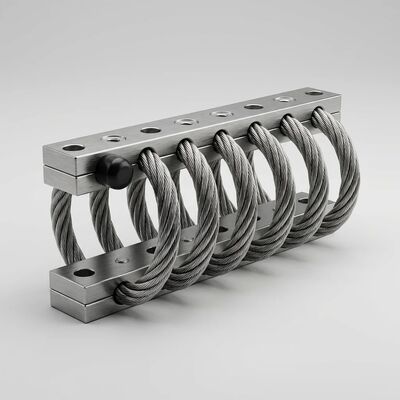

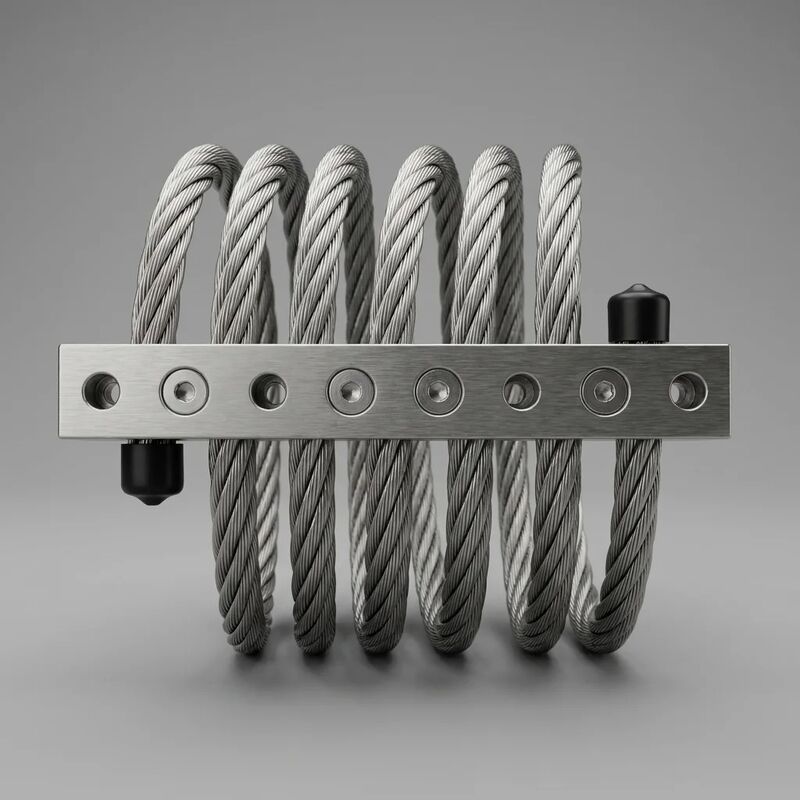

JGX-1276D-233B Isolatore di vibrazione per filo di filo vita di servizio infinita Nessun invecchiamento

JGX-1276D-233B Isolatore di vibrazione da filo: vita di servizio praticamente infinita, zero degrado del materiale

Il JGX-1276D-233B rappresenta l'espressione definitiva della filosofia dell'isolamento da vibrazioni interamente in metallo:una soluzione di montaggio progettata per avere prestazioni identiche il giorno dell'installazione e 30 anni dopo, senza invecchiamentoNon c'e' nessuna fessura, nessuna crepa e nessun tipo di degrado.7 mm di diametro, filo di acciaio inossidabile 316L polito elettrolitrico, formato in 6 bobine di precisione e destinato a un carico fisso massimo di 233 kg, questo isolante elimina l'unica grande debolezza dei supporti tradizionali a vibrazione: l'inevitabilità di guasti materiali nel tempo.

Il problema fondamentale dei supporti per vibrazioni convenzionali

Ogni supporto per vibrazioni contenente materiali organici ‘gomma, neoprene, poliuretano, silicone o qualsiasi elastomero ’ segue un ciclo di vita di degradazione prevedibile:

• Fase 1 (0-2 anni):Il supporto funziona come progettato, ma i fattori ambientali hanno già iniziato a colpire: la radiazione UV taglia le catene polimeriche sulla superficie;L' ozono attacca i legami insaturi nella spina dorsale della gommaI plastificanti iniziano la loro lenta migrazione verso la superficie.
• Fase 2 (2-5 anni):Appaiono cambiamenti misurabili, l'elastomero si indurisce con l'evaporazione dei plastificanti e la densità dei collegamenti incrocia.fornendo vie per l'umidità e le sostanze chimiche per penetrare più profondamente nel materialeLe caratteristiche di ammortizzazione derivano dalle specifiche di progettazione.
• Fase 3 (5-10 anni):La rigidità del supporto può essere cambiata del 30-50% rispetto al suo valore originale.Le prestazioni dinamiche sono ora sostanzialmente diverse da quelle specificate all'installazioneLa sostituzione diventa necessaria, richiedendo l'arresto dell'apparecchiatura, il lavoro e i costi di smaltimento.

Il JGX-1276D-233B elimina tutte e tre le fasi.

Perché la JGX-1276D-233B ha una durata di vita infinita

• Costruzione 100% inorganica:L'elemento portante è un filo di acciaio inossidabile 316L. Il meccanismo di chiusura utilizza barre di contenimento in acciaio inossidabile o in lega di alluminio.nessun rivestimento degradabileL'isolatore è, nel senso più letterale, una struttura puramente metallica.
• Amortizzatore di attrito senza usura:Il meccanismo di ammortizzazione si basa sull'attrito di Coulomb all'interno del filo.o ammortizzatori viscoelastici che presentano una stanchezza a livello molecolareI fili si lucidano leggermente l'uno con l'altro durante la fase iniziale e poi si stabilizzano in uno stato stazionario che persiste a tempo indeterminato.
• Barriera alla corrosione attraverso l'elettropolizia:Il filo 316L subisce un processo elettro-chimico di polizzatura che rimuove le irregolarità superficiali a livello microscopico, elimina i contaminanti incorporati,e crea uno strato passivo arricchito di cromoLa superficie risultante resiste all'inizio della corrosione anche in ambienti ricchi di cloruro, raggiungendo 1000+ ore di resistenza allo spruzzo di sale per ASTM B117.
• Nessun trascinamento sotto carico sostenuto:La deformazione graduale permanente sotto tensione costante è una modalità di guasto unica per i polimeri e i metalli a basso punto di fusione.La corda in acciaio inossidabile a temperatura ambiente funziona a una temperatura omologa (T/T_melt) inferiore a 0.2L'isolatore mantiene la sua geometria esatta indipendentemente dal tempo di carico.
• Nessuna preoccupazione per il limite di stanchezza nella gamma di carico:Mentre tutti i metalli hanno un limite di stanchezza, il JGX-1276D-233B funziona ben al di sotto del limite di resistenza dell'acciaio inossidabile 316L.la tensione ciclica subita dai singoli fili di filo è di ordini di grandezza inferiore alla soglia di stanchezza del materiale, il che significa che l'avvio di una crepa da stanchezza non è una modalità di guasto credibile entro la durata di vita progettata dell'isolatore.

Specifiche tecniche

Barre di montaggio: Guida alla configurazione

Le barre di ritenuta che attaccano l'elica della corda di filo alla vostra attrezzatura sono disponibili in due materiali, ognuno con vantaggi distinti:

Selezione del materiale:

• Barre di ritenuta in acciaio inossidabile:Quando l'intero isolatore - cavo e barre - è in acciaio inossidabile,l'assemblaggio è completamente impermeabile alla corrosione galvanica e fornisce la stessa forza di fissaggio decennio dopo decennioQuesta configurazione è raccomandata per installazioni marine, offshore, di lavorazione chimica e all'aperto.
• Leghe di alluminio 6061-T6Ridurre il peso dell'isolatore di circa il 40% rispetto alle barre in acciaio inossidabile mantenendo una resistenza sufficiente per il carico nominale.Questa opzione è preferita per applicazioni critiche per il peso, come le piattaforme aeree, apparecchiature mobili e sistemi trasportabili.

Trattamento superficiale delle barre di alluminio:

• Anodizzazione bianca:Trattamento standard che aumenta la durezza superficiale al di là di quella dell'alluminio nudo mantenendo un aspetto metallico pulito.e impianti protetti.
• Anodizzazione dura:Crea uno strato di ossido sostanzialmente più spesso, con una resistenza all'abrasione superiore e un aspetto grigio più scuro.in cantine o dove gli isolatori possono subire contatti meccanici occasionali durante la manutenzione ordinaria delle attrezzature.

Caratteristiche chiave degli isolanti a filo WNRLN

• Assolutamente nessun sollevamento, invecchiamento o stanchezza materiale per tutta la vita di servizio
• Alto coefficiente di ammortizzazione interna ottenuto esclusivamente mediante attrito metallico, senza fluidi, gas o materiali viscoelastici
• Prestazioni costanti nell'intervallo di temperature estreme da -70°C a +260°C
• Configurazioni di montaggio flessibili con opzioni multiple di montaggio e di orientamento
• Rapido processo di prototipazione per dimensioni personalizzate, classi di carico e modelli di montaggio
• Costruzione robusta interamente in metallo progettata per decenni di servizio continuo
• Attenuazione simultanea degli urti e delle vibrazioni in compressione, tensione e taglio/roll
• Immunità completa agli agenti chimici, all'acqua salata, all'ozono, alle radiazioni ultraviolette e ai detergenti industriali

Applicazioni in cui la durata di vita determina il costo totale

La durata di vita infinita del JGX-1276D-233B crea un valore sproporzionato nelle applicazioni in cui l'accesso è difficile, il tempo di fermo è costoso o la logistica di sostituzione è proibitiva:

• Impianti a distanza e senza equipaggio:Le stazioni di trasmissione di telecomunicazioni sulle cime delle montagne, le sale di attrezzature delle piattaforme offshore, gli inverter dei parchi solari nel deserto e i generatori delle stazioni di ricerca artiche condividono una sfida comune:Mandare un tecnico a sostituire un supporto a vibrazione non funzionante costa ordini di grandezza più del supporto stessoLa natura "fit and forget" del JGX-1276D-233B elimina completamente questi costi di intervento.
• Industria di processo continuo:In impianti chimici, raffinerie di petrolio, forni di cemento e acciaierie, lo spegnimento non pianificato per sostituire i supporti di attrezzature difettose può costare centinaia di migliaia di dollari al giorno in perdita di produzione.L'installazione di supporti che non devono mai essere sostituiti trasforma un rischio operativo ricorrente in una decisione di capitale una tantum.
• Apparecchiature incorporate e inaccessibili:Gli isolatori di vibrazione installati all'interno di involucri sigillati, sotto macchinari fonduti o all'interno di elementi strutturali degli edifici non possono essere sostituiti economicamente.La vita utile dell'isolatore diventa la vita utile dell'apparecchiatura, rendendo la costruzione priva di degradazione un requisito assoluto..
• Macchine a rotazione ad alto valore:I grandi compressori centrifugali, le turbine a gas e le pompe di processo rappresentano investimenti di molti milioni di dollari.guasto del sigillo, o uno squilibrio del rotore causato da supporti degradati che non forniscono più le prestazioni di isolamento dalle vibrazioni specificate.
• Infrastrutture di trasporto:Si prevede che i cuscinetti di portamento dei ponti, i sistemi di isolamento dei binari ferroviari e i ventilatori di ventilazione dei tunnel serviranno per la vita di progettazione di 50-100 anni dell'infrastruttura stessa.Solo gli isolatori di tutti i metalli possono assumere questo impegno in modo credibile senza basarsi su ipotesi sull'invecchiamento dei polimeri che non possono essere convalidate su tali tempi.

Analisi del costo totale di proprietà

Si consideri un impianto industriale tipico che richiede 16 isolanti di vibrazione, ciascuno con peso nominale superiore a 200 kg:

Nota: l'analisi presuppone attrezzature accessibili in un mercato sviluppato.1.

Resistenza ambientale oltre l'invecchiamento

L'assenza di materiali organici conferisce anche resistenza a un ampio spettro di fattori di stress ambientali che accelerano l'invecchiamento nei supporti convenzionali:

• Radiazione UV:Non ci sono catene di polimeri per la fotodegradazione, non ci sono coloranti per sbiadire,e nessuna ossidazione superficiale oltre lo strato di ossido di cromo auto-passivo che si forma naturalmente sull'acciaio inossidabile.
• Ozone:L'attacco dell'ozono è uno dei meccanismi di degradazione più aggressivi per la gomma, causando caratteristiche crepe perpendicolari anche in materiale non stressato.Il JGX-1276D-233B ha zero sensibilità all'ozono atmosferico a qualsiasi concentrazione.
• Idrolisi e umidità:I supporti in poliuretano sono suscettibili di idrolisi se esposti a condizioni calde e umide, una reazione chimica che rompe le catene polimeriche e riduce in modo permanente le proprietà meccaniche.L'acciaio inossidabile non subisce alcuna reazione con l'acqua in alcuna forma.
• Esposizione chimica:Le fuoriuscite di fluidi idraulici, le nebbie di olio lubrificante, i solventi di pulizia e i vapori chimici industriali attaccano gli elastomeri in modi diversi, gonfiando un tipo e indurendone un altro.Il JGX-1276D-233B è compatibile con praticamente tutti i prodotti chimici industriali ad eccezione di acidi riducenti forti, e quelle solo a concentrazioni e temperature elevate.
• Attacco microbiologico:In impianti tropicali e sotterranei, i componenti di gomma possono essere degradati da funghi, batteri e altri microrganismi che metabolizzano i componenti organici dei polimeri.L'acciaio inossidabile non fornisce un substrato nutrizionale per la crescita biologica.

Assicurazione della qualità

Ogni JGX-1276D-233B è fabbricato secondo la gestione della qualità certificata ISO 9001:2015 con la completa tracciabilità del materiale dalla bobina di filo di filo grezzo all'isolatore finito.Ogni unità subisce un controllo dimensionale del 100%, e i lotti di campione sono sottoposti a prove di corrosione accelerata secondo la norma ASTM B117, prove di resistenza al carico ciclico e convalida della trasmissibilità su un tavolo di agitazione elettrodinamica.I certificati di conformità e i rapporti di prova dei materiali sono disponibili su richiesta..

Informazioni sulle società

WNRLN è un produttore specializzato di isolanti per vibrazioni di funi di filo, supporti per urti e soluzioni di assorbimento dell'energia per applicazioni industriali e commerciali esigenti.Con una profonda esperienza nella tecnologia di isolamento complessivamente metallico, forniamo prodotti che sopravvivono all'attrezzatura che proteggono.

Le nostre capacità ingegneristiche coprono prodotti catalogati standard e soluzioni completamente personalizzate, dai modelli di montaggio modificati e alle classi di carico fino a completare progetti di isolatori su misura per applicazioni uniche.Con strutture di prototipazione rapida e un team tecnico esperto, consegniamo campioni personalizzati in poche settimane, non mesi.

I prodotti WNRLN hanno la fiducia dei produttori di apparecchiature, degli integratori di sistemi e degli utenti finali in tutti i settori, tra cui la generazione di energia, il petrolio e il gas, il trasporto marittimo, i macchinari da costruzione,strumenti di precisioneIl nostro impegno per la qualità è sostenuto dalla certificazione ISO 9001:2015 e da un rigoroso programma di test interno.

Per discutere i vostri requisiti di isolamento dalle vibrazioni o richiedere una proposta tecnica completa, contattate il nostro team di ingegneria delle applicazioni oggi.Fornire le specifiche delle apparecchiature e l'ambiente operativo per una raccomandazione di soluzione su misura entro 48 ore.

Contattate il nostro team di ingegneri per discutere i requisiti di durata della vostra applicazione.Possiamo fornire un confronto del costo totale di proprietà su misura per la configurazione specifica dell'attrezzatura e l'ambiente operativo.
