JGX-0958D-138A Isolatore di vibrazioni per fune metallica interamente in metallo Carico statico elevato Design compatto Ambiente estremo

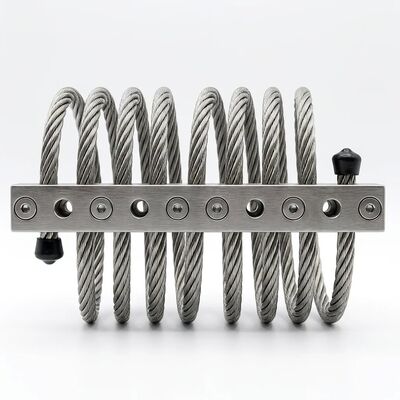

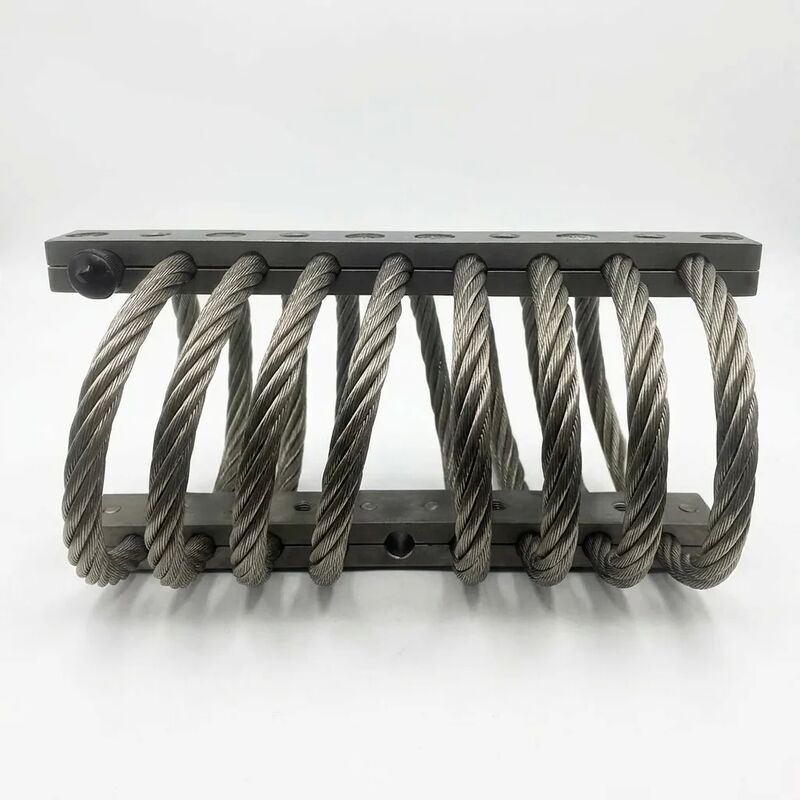

JGX-0958D-138A Isolatore di vibrazione a corda di filo di ferro interamente in metallo

Il JGX-0958D-138A è un isolatore di vibrazione per filo di filo interamente in metallo, progettato per fornire una protezione affidabile da urti e vibrazioni negli ambienti industriali più esigenti del mondo.Con 9una corda di acciaio inossidabile di diametro di 0,5 mm arrotolata attraverso 8 bobine di precisione e fissata con barre di fissaggio in lega di alluminio di alta resistenza,Questo isolatore sopporta un carico statico massimo di 138 kg per montaggio mantenendo un'impronta notevolmente compatta.

Perché è importante costruire con tutto il metallo

A differenza dei supporti convenzionali in gomma o elastomerici che si degradano nel tempo, il JGX-0958D-138A contiene zero materiali organici.Ogni componente, dall'elica del filo di filo a strascico alle barre di sostegno, è di metallo.Questo significa:

• Zero creep o invecchiamento:Nessuna stanchezza materiale, nessun set di compressione, e nessun indurimento per anni di funzionamento continuo.
• Tolleranza alle temperature estreme:Funzionamento da -70°C a +260°C senza alcun cambiamento delle caratteristiche di ammortizzazione.
• Immunità chimica:Non influenzato da fluidi idraulici, combustibili, lubrificanti, ozono, radiazioni UV, spray di sale e agenti di pulizia industriali
• Compatibile con radiazioni e vuoto:La struttura interamente in metallo resiste a ambienti in cui i polimeri emettono gas o diventano fragili, rendendolo adatto alle camere a vuoto e alle applicazioni ad alta quota.

Alta capacità di carico statico in forma compatta

Con un carico statico di 138 kg per montaggio da un'unica unità compatta, la JGX-0958D-138A offre un rapporto carico/dimensione eccezionale.ridurre la complessità del sistemaLa geometria a 8 bobine distribuisce uniformemente i carichi di compressione, trazione e taglio sui fili di filo, garantendo prestazioni costanti in condizioni di carico multiasse.

I carichi dinamici fino a 70 kg sono efficacemente smorzati attraverso il meccanismo di dissipazione dell'energia basato sull'attrito inerente al filo di filo stratificato: quando l'isolatore si devia,i singoli fili si sfregano gli uni contro gli altri, che converte l'energia delle vibrazioni cinetiche in calore trascurabile senza richiedere fluidi, gas o fonti di alimentazione esterne.

Progettati per condizioni operative difficili

Opzioni di configurazione della barra di montaggio

Il JGX-0958D-138A è disponibile con due materiali per le barre di montaggio per soddisfare le diverse esigenze di applicazione:

• Barre di acciaio inossidabile:Risistenza e resistenza alla corrosione massime, raccomandate per piattaforme offshore, navi marittime, impianti di trasformazione chimica e impianti all'aperto con esposizione prolungata alle intemperie.
• Barre in lega di alluminio (6061-T6):Un'alternativa leggera con un ottimo rapporto forza/peso.Disponibile con anodizzazione bianca per uso industriale generale o anodizzazione dura per una maggiore durezza superficiale e resistenza all'usura in ambienti ad alta abrasione.

Applicazioni industriali tipiche

Il JGX-0958D-138A eccelle in ambienti industriali pesanti in cui l'affidabilità delle apparecchiature ha un impatto diretto sul tempo di funzionamento:

• Sistemi HVAC e compressori:Isolare dalle strutture degli edifici i grandi frigoriferi centrifughi, i compressori reciproci e le unità di trattamento dell'aria per evitare la trasmissione delle vibrazioni e la stanchezza strutturale.
• Apparecchiature di generazione di energia:Proteggere i gruppi elettrogeni, i sistemi ausiliari delle turbine e gli armadi degli interruttori dalle vibrazioni autoindotte e dagli eventi sismici esterni.
• Macchine pesanti e presse:Ridurre le forze trasmesse dalle presse di stampaggio, dalle macchine per lo stampaggio a iniezione e dai centri di lavorazione CNC ai pavimenti delle fabbriche e alle attrezzature di precisione adiacenti.
• Apparecchiature per l'estrazione mineraria e delle cave:Resistono alla polvere abrasiva, all'umidità e al continuo carico da scossa su schermi vibranti, trituratori e sistemi di trasmissione.
• Ferrovie e trasporti:Isolare dalle vibrazioni e dagli urti indotte dai binari i segnalatori, gli apparecchi elettronici di bordo e le attrezzature a pavimento.
• Sistemi offshore e marini:Proteggere l'elettronica di navigazione, i rack di comunicazione e i sistemi meccanici a bordo delle navi commerciali e delle piattaforme offshore dai movimenti indotti dalle onde e dalle vibrazioni del motore.
• Stazioni di pompaggio industriali:Vibrazioni d'umidità da grandi pompe centrifugabili e reciproche nel trattamento dell'acqua, nelle condotte di petrolio e gas e nelle applicazioni di trasferimento chimico.

Vantaggi prestazionali rispetto ai supporti elastomerici

• Durata di vita prevedibile senza degradazione:Mentre i supporti in gomma seguono una curva di degradazione graduale di ammorbidimento e indurimento che richiede una sostituzione periodica, il JGX-0958D-138A mantiene una rigidità e coefficienti di ammortizzazione costanti a tempo indeterminato.
• Non è richiesta alcuna sigillatura ambientale:A differenza degli ammortizzatori pieni di liquidi che rischiano perdite, o degli elastomeri che richiedono stivali protettivi contro i raggi UV e le sostanze chimiche, il design interamente in metallo è intrinsecamente immune agli attacchi ambientali.
• Efficacia di ampia gamma di frequenze:Le caratteristiche di rigidità non lineare del filo di ferro forniscono un isolamento efficace su uno spettro di frequenze più ampio rispetto ai supporti elastici lineari,compresa l'attenuazione del rumore delle strutture ad alta frequenza.
• Resistenza al fuoco:La costruzione interamente in metallo elimina il carico d'incendio e il fumo tossico associati alla combustione dei supporti in gomma, una considerazione di sicurezza fondamentale per gli spazi macchine chiusi e le applicazioni in galleria.

Prototipi rapidi e personalizzazione

Il nostro team di ingegneri interno può modificare il design della serie JGX-0958 per soddisfare le vostre specifiche esatte.Con capacità di prototipazione rapida, le configurazioni personalizzate possono essere campionate entro 2-3 settimane, consentendo un rapido completamento del progetto senza compromettere il rigore della convalida.

Assicurazione della qualità

Ogni unità JGX-0958D-138A subisce un controllo dimensionale del 100% e un test dinamico del lotto di campione prima della spedizione.Sistemi di gestione della qualità certificati 2015 con tracciabilità completa del materiale dalla bobina del filo di filo grezzo all'isolatore finito.

Contatta il nostro team di ingegneria delle applicazioni oggi per discutere i tuoi requisiti di isolamento dalle vibrazioni o richiedi una scheda tecnica con curve di deflessione del carico per la tua specifica configurazione di carico.
