JGX-0956D-104A Isolatore di vibrazione di corda di filo premium, controllo del rumore da risonanza per macchine industriali

JGX-0956D-104A Isolatore di vibrazione da corda di filo ¢ Ingegneria dei materiali e prestazioni acustiche

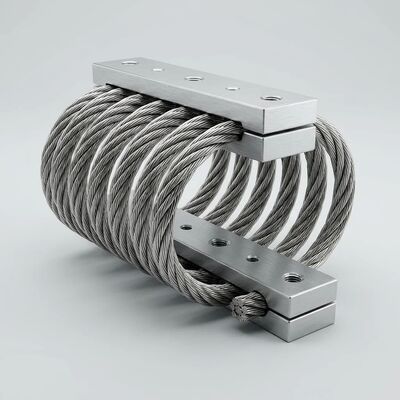

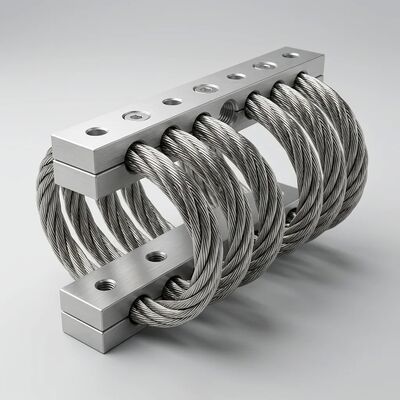

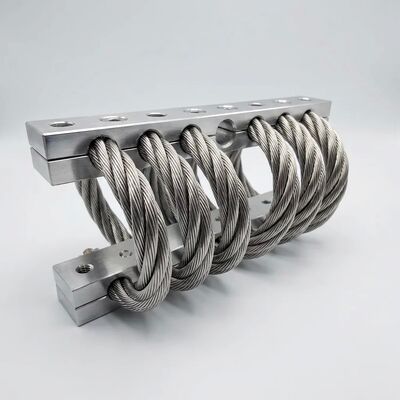

Il JGX-0956D-104A combina metallurgia di prima qualità con fisica avanzata delle vibrazioni per fornire un controllo di risonanza eccezionale e riduzione del rumore per macchinari industriali.4mm diameter 304 stainless steel wire rope—constructed in a 7*19 strand configuration with regular right-hand lay—is helically wound through 10 continuous loops and clamped between two 6061-T6 aluminum alloy blocks with 25-30μm hard anodized surfaces.

Metallurgia dei materiali e catena di qualità

Metallurgia delle corde di filo:La costruzione 7*19 (7 fili, ciascuno contenente 19 fili individuali) fornisce un equilibrio ottimale di flessibilità e durata di stanchezza.Ogni filo è estratto a freddo da acciaio inossidabile austenitico UNS S30400 fino a una resistenza alla trazione minima di 1570 MPaIl trattamento di fosfatizzazione dello zinco, applicato dopo lo stratificazione, crea un rivestimento di fosfato microcristallino che ha un duplice scopo:riducendo il coefficiente di attrito tra i filamenti per un comportamento di smorzamento di Coulomb coerente, e fornisce una barriera alla corrosione sacrificale che integra la passività intrinseca del substrato inossidabile 304.

Ingegneria dei blocchi di alluminio:I blocchi di fissaggio 6061-T6 (spessore di circa 12 mm ciascuno,contribuendo all'altezza complessiva del profilo di ~ 40 mm) subiscono un trattamento termico in soluzione a 530 °C seguito da raffreddamento con acqua e invecchiamento artificiale a 175 °C per 8 ore per raggiungere la condizione di temperamento T6. Subsequent hard anodizing per MIL-A-8625 Type III produces a 25-30μm oxide layer with surface hardness exceeding 400 HV—comparable to case-hardened tool steel—providing both electrical isolation (dielectric strength >800V) and corrosion resistance exceeding 1000 hours in neutral salt spray per ASTM B117.

Piena tracciabilità:Ogni JGX-0956D-104A ha una tracciabilità a livello di lotto che collega l'isolatore finito ai certificati di fabbrica di materie prime.verifica delle proprietà meccaniche (resistenza al rendimento), resistenza alla trazione, allungamento) e prova di corrosione intergranulare (ASTM A262 Practice E) sono documentate e disponibili su richiesta.

Prestazioni acustiche e di risonanza

Uncontrolled machinery vibration manifests as both structural fatigue and airborne noise—two problems the JGX-0956D-104A addresses simultaneously through its non-linear stiffness and hysteresis damping characteristics:

• Controllo della trasmissibilità:A frequenze di eccitazione superiori a √2 * la frequenza naturale del sistema (circa 20 Hz per gli impianti tipici), la trasmissibilità delle vibrazioni scende al di sotto dell'unità,ottenendo un isolamento > 90% alle velocità di funzionamentoIl comportamento di irrigidimento non lineare impedisce la crescita dell'ampiezza anche quando l'eccitazione si avvicina alla risonanza durante l'avvio e il coast-down dell'apparecchiatura.
• Suppressione dell'amplificazione della risonanza:Con un fattore Q ≤ 2,8 in risonanza rispetto a 10-50* per i supporti a molla non ammortizzati,il JGX-0956D-104A limita la forza massima trasmessa a livelli ben al di sotto delle soglie di danno strutturale senza richiedere ammortizzatori di massa sintonizzati o sistemi di controllo attivi.
• Attenuazione del rumore generato dalla struttura:La discontinuità di impedenza meccanica all'interfaccia cavo-blocco di montaggio riflette e dissipa l'energia vibrazionale prima che raggiunga le strutture degli edifici.Le misurazioni sul campo dimostrano una riduzione di 15-25 dB della trasmissione del rumore della struttura nelle bande di ottava da 100 a 2000 Hz più critiche per il comfort acustico percepito.
• Efficacia della banda larga:A differenza degli ammortizzatori viscoelastici le cui prestazioni dipendono dalla temperatura e dalla frequenza,il meccanismo di smorzamento a Coulomb (friczione a secco) dell'isolatore del filo di ferro mantiene una dissipazione di energia costante da 5 Hz a oltre 500 Hz su tutta la gamma di funzionamento da -75 °C a +300 °C.

Specifiche tecniche complete

Campo di applicazione industriale

• Stazioni di compressione:Isolamento da compressore a vite e a reciproco nella lavorazione del gas naturale, negli impianti di refrigerazione e nei sistemi pneumatici, laddove pulsazioni a bassa frequenza ed eccitazione armonica richiedono un isolamento ad elevato ammortizzatore
• Metrologia di precisione:Macchine di misurazione delle coordinate (CMM), comparatori ottici e banchi di interferometria laser che richiedono un isolamento sotto-micronico dalle vibrazioni degli edifici
• Apparecchiature HVAC pesanti:Isolamento del frigorifero centrifugo negli edifici commerciali a grattacieli, dove la trasmissione del rumore da parte della struttura ai piani occupati deve essere ridotta al minimo
• Sette di generatori motori industriali:Isolamento del motore con azionamento a frequenza variabile (VFD) in cui correnti armoniche ad alta frequenza indotte da un inverter eccitano risonanze meccaniche nel telaio del motore
• Laboratori di prova e taratura:Balance analitiche sensibili alle vibrazioni, postazioni di lavoro per microscopi e isolamento ambientale della camera di prova

Per curve di prestazione acustica dettagliate, certificati di materiale o progettazione di sistemi di isolamento specifici per l'applicazione, contattate il nostro team di ingegneri.Forniamo gratuitamente la verifica della frequenza naturale e l'analisi della distribuzione del carico per la configurazione specifica dell'attrezzatura.
