JGX-0956D-104A Isolatore di vibrazione da cavo a corda di grado di trasporto

JGX-0956D-104A Isolatore di vibrazione per filo di filo

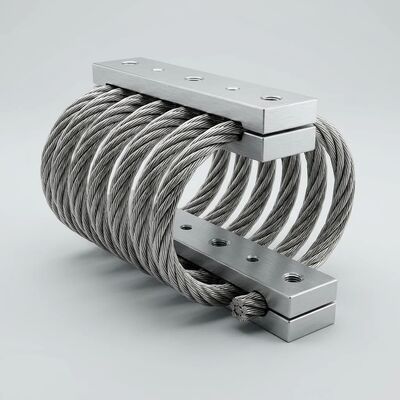

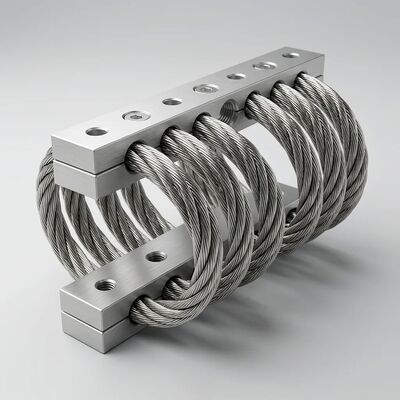

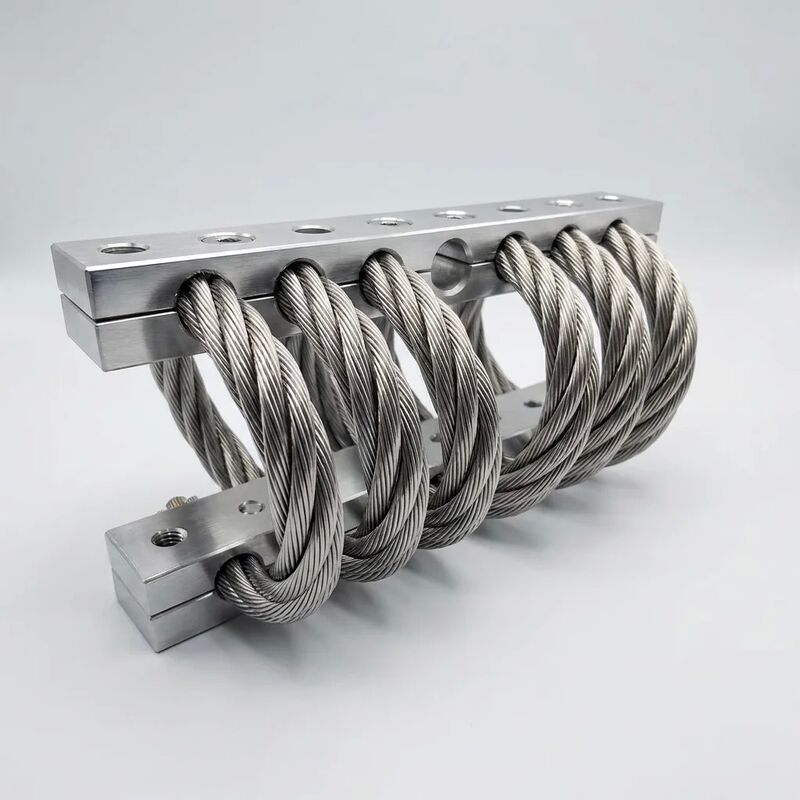

Il JGX-0956D-104A affronta la sfida unica di proteggere le apparecchiature durante il trasporto e il funzionamento mobile, dove gli ambienti di vibrazione combinano shock indotto dalla strada, armoniche del gruppo propulsore,e imprevedibili ingressi di terreno in un profilo di carico multiasse esigente. progettato attorno a una corda in acciaio inossidabile 304 di 10,4 mm (7*19 stringi) con 10 anelli elicoidali e blocchi di blocco in alluminio 6061-T6,Questo isolatore offre una protezione provata sul campo con un'installazione semplice a bullone.

Comprendere gli ambienti di vibrazione dei trasporti

Le vibrazioni delle attrezzature in transito sono sostanzialmente diverse da quelle degli impianti stazionari.Il trasporto su strada genera uno spettro di eccitazione composto che si estende da 1 a 200 Hz con energia dominante nella banda 3-20 Hz (risonanza della sospensione) e nella banda 15-100 Hz (armonica del motore e della trasmissione)Su questa vibrazione continua si sovrappongono eventi di scossa discreti: impatti di buco, transizioni di traversata ferroviaria,e gocce di movimentazione dei contenitori generando picchi di accelerazione da 15 a 30 g con durata di impulsi da 5 a 15 ms.

Il JGX-0956D-104A gestisce questo ambiente attraverso tre meccanismi complementari:

• Attenuazione delle vibrazioni continue:Con un intervallo di frequenza naturale di 6-14 Hz (dipendente dal carico), l'isolatore ottiene un isolamento efficace dalle vibrazioni a partire da circa 20 Hz.A velocità di crociera tipiche del motore diesel (1500-1800 RPM), producendo un'eccitazione primaria di 25-30 Hz), l'attenuazione supera il 90%, proteggendo l'elettronica sensibile e gli strumenti dalle vibrazioni a ciclo elevato che inducono la fatica.
• Assorbimento di scosse transitorio:L'attrito di Coulomb tra singoli fili di filo all'interno di ogni anello converte l'energia di scossa in calore a basso grado durante il ciclo di compressione-estensione.Connessione a un dispositivo per la trasmissione di energia elettrica, l'isolatore assorbe energia che altrimenti trasmetterebbe direttamente ai circuiti interni dell'apparecchiatura, ai componenti ottici e ai cuscinetti di precisione.
• Ripresa auto-centrata:Dopo un evento di shock, the elastic recovery of the stainless steel wire rope returns the isolated equipment to its nominal position without residual offset—a critical advantage over elastomeric mounts that can take a permanent compression set after severe shock loading.

Ingegneria dell'integrazione sul campo

Procedura di installazione:Il JGX-0956D-104A viene montato tramite due fori Ø10.5 mm su 68 * 48 mm di spaziatura centro-centro utilizzando bulloni esessuali standard M10. Applica una coppia di serraggio da 25 a 30 N · m (8.Fabbricazione in cui il materiale è utilizzato per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi- non è necessario alcun fissaggio o regolazione dell'altezza; - il filo di filo si allarga a livello del carico statico entro il primo ciclo di compressione; - per le installazioni a più punti,mantenere la quantità di isolatore tale che ogni unità possa trasportare il 30-60% della sua capacità di compressione nominale sotto carico statico per una prestazione ottimale di isolamento.

Compatibilità con le versioni successive:Il modello di bullone da 68 * 48 mm corrisponde a molti fattori di forma di montaggio in gomma comuni nella classe di lunghezza complessiva da 80 a 150 mm,che consentono la sostituzione meccanica diretta senza riforatura degli impianti di perforazione, di pattini o di montatureLa costruzione interamente in metallo elimina i problemi di compatibilità chimica dei supporti in gomma, senza gonfiore da combustibile diesel o esposizione a fluidi idraulici, senza ammorbidimento da nebbia di olio,e nessuna fragilità dovuta all'esposizione ai raggi UV negli impianti a telaio aperto.

Risorse per l'integrazione del progetto:Il supporto ingegneristico comprende modelli CAD 3D (formati STEP e IGES), disegni dimensionati in 2D con tolleranza geometrica per ISO 2768-m e curve di deformazione del carico specifiche per l'applicazione.I nostri ingegneri applicativi forniscono analisi statiche e dinamiche gratuite, tra cui:

• Progettazione di una disposizione di montaggio a più gradi di libertà per distribuzioni di massa non simmetriche delle apparecchiature
• Calcolo della frequenza naturale e della forma del modo per verificare la separazione dalle frequenze di eccitazione
• Analisi dello spettro di risposta allo shock (SRS) per la qualificazione dello shock nel trasporto e nella movimentazione
• Stima della durata di vita dell'isolatore basata su profili di vibrazione di trasporto misurati o specificati (spettri equivalenti di trasporto su strada MIL-STD-810 disponibili)

Specifiche tecniche

Applicazioni per apparecchiature mobili e di campo

• Generazione di energia mobile:Generatori diesel (classe da 15 a 100 kVA) su autocarri di servizio, rimorchi e unità di alimentazione di emergenza montate su scarico in cui lo shock stradale e le vibrazioni del motore si combinano durante il trasporto e il funzionamento stazionario
• Equipaggiamento per il telecomando:Elettronica della stazione base, armadi dei raddrizzatori e scaffalature per batterie trasportate preinstallate in contenitori ISO verso siti remoti attraverso strade di accesso non asfaltate
• Unità mobili mediche e di laboratorio:Apparecchiature di imaging diagnostica, isolamento da centrifuga refrigerata e strumentazione mobile di laboratorio negli ospedali da campo contenitorizzati e nei veicoli di ricerca
• Apparecchiature montate su rotaia:Armadi di segnalazione a rotaia, elettronica del contatore degli assi e controllori delle macchine di commutazione esposti a vibrazioni da terra provenienti da treni in passaggio
• Sistemi di contenitori offshore:Pannelli di controllo della testata di pozzo, schizzi di iniezione chimica e sistemi di arresto di emergenza nei contenitori offshore certificati DNV che richiedono un isolamento resistente alla corrosione in atmosfere saline
• Macchine per la costruzione:Compressori di bordo, gruppi di alimentazione idraulica e moduli di controllo elettronici per escavatori a trascinamento, perforazioni e impianti di frantumazione

Vantaggi comparativi rispetto ai supporti elastomerici

In applicazioni mobili, gli isolatori di vibrazione in gomma di solito falliscono entro 2-4 anni a causa di una combinazione di irrigidimento dinamico (collegamento tra ozono e UV), set di compressione (infiltrazione di carico statico),e attacco chimico (gonfiore del combustibile/olio)Il JGX-0956D-104A elimina tutte e tre le modalità di guasto grazie alla costruzione interamente in metallo.eliminazione della sostituzione programmata dell'isolatoreContattate il nostro team di ingegneri per un'analisi comparativa dei costi del ciclo di vita specifica per la vostra piattaforma di apparecchiature.
