JGX-0648D-68A Isolatore di vibrazione a corda di filo multi-direzionale

JGX-0648D-68A Isolatore di vibrazioni per funi metalliche multidirezionali — Guida all'applicazione

Il JGX-0648D-68A offre un affidabile isolamento dalle vibrazioni multidirezionali attraverso la sua esclusiva architettura a fune metallica elicoidale. A differenza dei tradizionali supporti in gomma o a molla che isolano principalmente lungo un singolo asse, il design della fune metallica attenua l'energia di shock e vibrazione simultaneamente in compressione, tensione, taglio e rotolamento, rendendolo la scelta preferita per le apparecchiature esposte a input di vibrazioni complessi e imprevedibili.

Come funziona l'isolamento multidirezionale

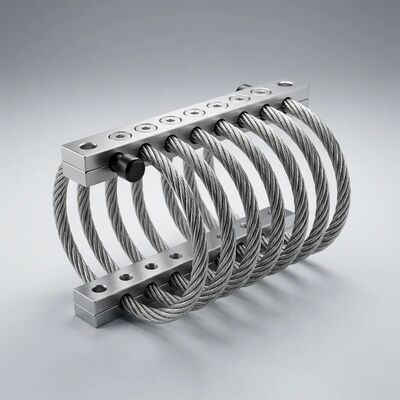

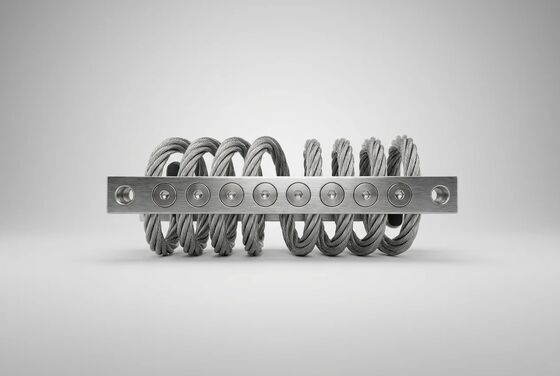

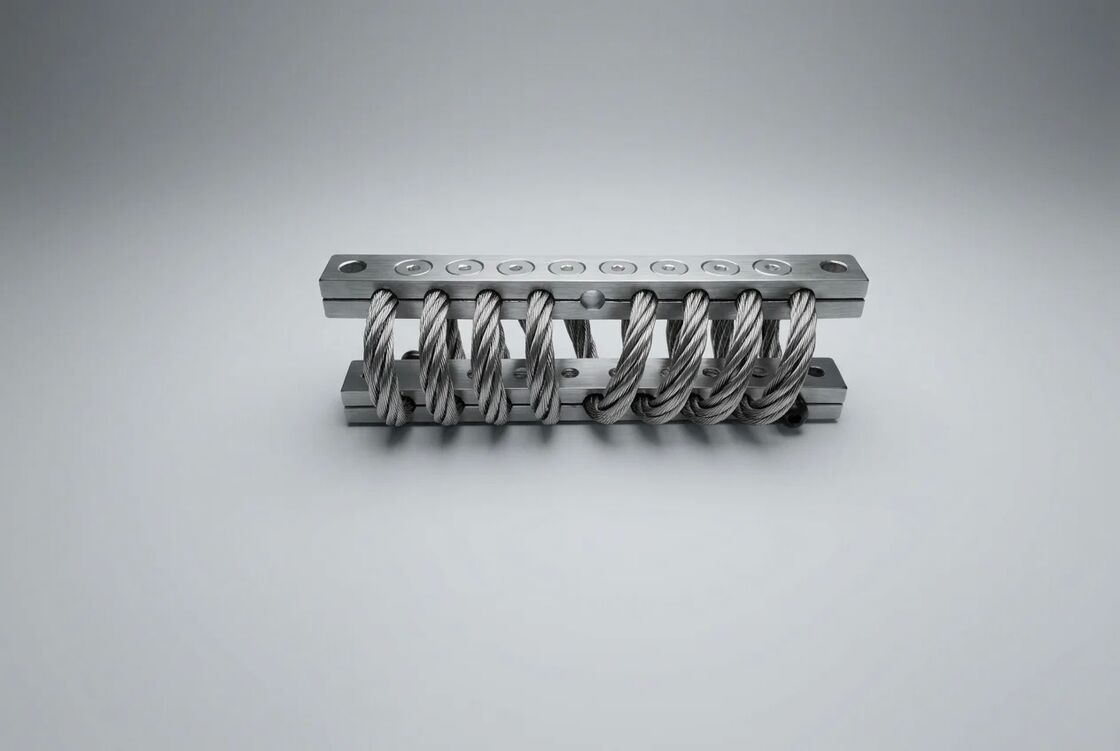

La fune metallica in acciaio inossidabile da 6,8 mm è formata da 8 anelli elicoidali continui fissati tra due blocchi di bloccaggio in lega di alluminio. Quando l'energia delle vibrazioni o degli urti entra nel sistema, i singoli trefoli all'interno di ciascun circuito sfregano l'uno contro l'altro (attrito di Coulomb), convertendo l'energia cinetica in energia termica di bassa qualità. Questo meccanismo di smorzamento basato sull'isteresi:

• Funziona in modo identico in tutte le direzioni di caricamento senza calo delle prestazioni sensibile all'orientamento
• Fornisce una risposta progressivamente più rigida: morbida alle basse ampiezze per un filtraggio fine delle vibrazioni, rigida alle ampiezze elevate per la protezione dagli urti
• Mantiene caratteristiche di smorzamento costanti nell'intero intervallo operativo da -75°C a +300°C

Ciclo di vita esente da manutenzione

Senza guarnizioni in gomma, elastomero, fluido idraulico o mobili, il JGX-0648D-68A non richiede manutenzione programmata, lubrificazione o sostituzione di componenti per tutta la sua durata di servizio. I principali fattori di longevità includono:

• Nessun invecchiamento del materiale:L'acciaio inossidabile e la lega di alluminio non si induriscono, non si rompono o non si deformano sotto carico sostenuto: modalità di guasto comuni negli isolatori in gomma dopo 3-5 anni di servizio
• Immunità alla corrosione:L'alluminio anodizzato duro e l'acciaio inossidabile 304 resistono ai test in nebbia salina per oltre 500 ore (ASTM B117), adatti per installazioni costiere e offshore
• Resistenza alla fatica:La fune metallica trafilata a freddo mantiene l'elasticità attraverso milioni di cicli di carico; i test di fatica dimostrano una deriva della rigidità inferiore al 5% dopo 10⁶ cicli al carico nominale
• Resistente ai raggi UV e all'ozono:A differenza dei supporti in gomma che si degradano alla luce del sole e all'ozono atmosferico, la struttura interamente in metallo non è influenzata dall'esposizione ambientale

Specifiche tecniche

Applicazioni consigliate

• Automazione Industriale:Isolamento delle vibrazioni per postazioni di lavoro robotizzate, sistemi pick-and-place e apparecchiature di ispezione automatizzata
• HVAC e refrigerazione:Isolamento di compressori, condensatori e unità di trattamento dell'aria in strutture commerciali e industriali
• Generazione di energia:Gruppo elettrogeno, apparecchiature ausiliarie della turbina e smorzamento delle vibrazioni del trasformatore
• Marino e offshore:Elettronica di navigazione, rack di comunicazione e isolamento di macchinari ausiliari in ambienti con nebbia salina
• Trasporti:Armadi di segnalamento ferroviario, elettronica di bordo e controllo delle vibrazioni del generatore mobile
• Laboratorio e medicina:Isolamento sensibile degli strumenti analitici in ambienti diagnostici e di ricerca

Guida alla selezione

Per prestazioni ottimali, selezionare una quantità di isolatori JGX-0648D-68A tale che ciascuna unità sopporti il ​​30-60% del carico di compressione nominale sotto il peso dell'apparecchiatura statica. Questo intervallo operativo garantisce una deflessione sufficiente per un efficace isolamento dalle vibrazioni, pur mantenendo la capacità di riserva per gli eventi d'urto. Contatta i nostri ingegneri applicativi per il supporto nella progettazione dell'isolamento a livello di sistema, compresi i calcoli della frequenza naturale e i layout di montaggio a più gradi di libertà.
