JGX-0480D-72A Isolatore di vibrazione da corda acustica Isolamento da micro-vibrazioni ad alto ammortizzatore

JGX-0480D-72A Isolatore per funi metalliche per acustica e microvibrazioni: elevato coefficiente di smorzamento per ambienti di precisione

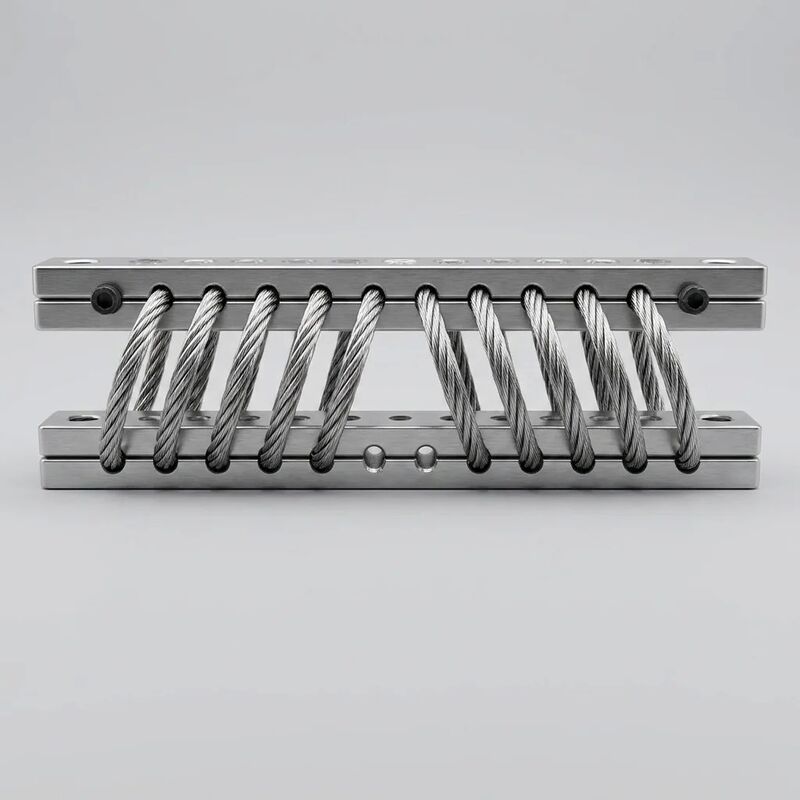

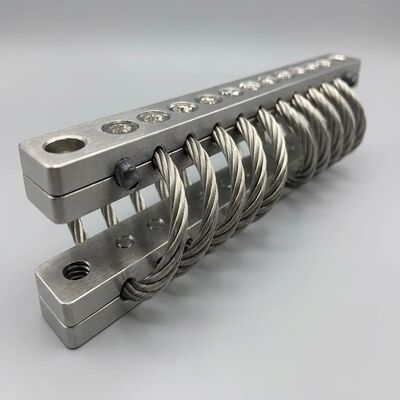

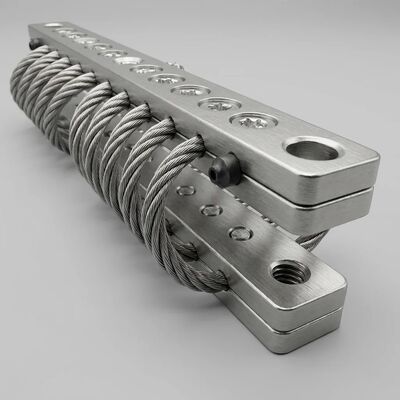

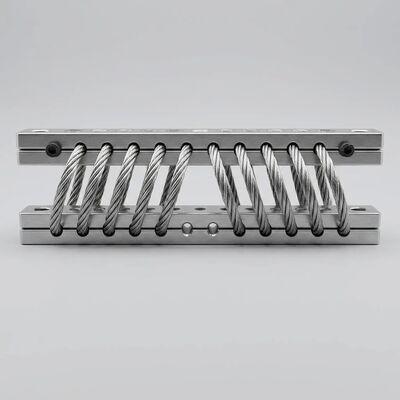

ILJGX-0480D-72Adi Xi'an Hoan Microwave è un isolatore di vibrazioni specializzato per funi metalliche progettato perisolamento acustico e dalle microvibrazioniin ambienti in cui lo spostamento submicronico e la trasmissione del rumore udibile devono essere controllati con estrema precisione. Costruito con fune metallica in acciaio inossidabile 304 da 4,8 mm di diametro (7*19 trefoli, avvolgimento elicoidale a 10 bobine) e barre di fissaggio in lega di alluminio 6061-T6, questo isolatore supporta uncarico statico nominale di 72 kgoffrendo allo stesso tempo un servizio eccezionaleelevato coefficiente di smorzamento di Coulomb(rapporto di smorzamento effettivo 0,15–0,30) che sopprime sia le vibrazioni strutturali che il rumore acustico trasmesso dalla struttura attraverso un ampio spettro di frequenze.

Specifiche tecniche complete

In che modo lo smorzamento ad alto Coulomb sopprime le vibrazioni acustiche e micro

La fisica della dissipazione dell'energia tra i filamenti

Gli isolatori in gomma convenzionali presentano uno smorzamento viscoelastico, un meccanismo che è intrinsecamente dipendente dalla frequenza e genera accumulo di calore interno a frequenze più elevate. Il JGX-0480D-72A utilizza un meccanismo fondamentalmente diverso:Smorzamento Coulomb (attrito a secco).distribuito sui 133 singoli filamenti di filo di acciaio all'interno del cavo 7*19. Quando l'isolatore si flette sotto l'effetto delle vibrazioni, si verifica uno scorrimento relativo microscopico in migliaia di punti di contatto filo-filo lungo la sezione trasversale del cavo. Ogni evento di micro-scivolamento converte una piccola frazione dell'energia cinetica vibrazionale in calore trascurabile, producendo collettivamente unrapporto di smorzamento effettivo di 0,15–0,30, sostanzialmente superiore allo 0,05–0,10 tipico delle molle in acciaio non smorzate.

Smorzamento indipendente dalla frequenza: fondamentale per l'isolamento della banda larga

Lo smorzamento viscoelastico nei supporti in gomma diminuisce drasticamente a frequenze superiori a 100 Hz a causa del limitato tasso di rilassamento molecolare del polimero. Lo smorzamento di Coulomb, al contrario, è fondamentaleindipendente dalla tariffa— l'energia dissipata per ciclo dipende dall'ampiezza dello spostamento, non dalla frequenza. Ciò significa che il JGX-0480D-72A mantiene il suo elevato coefficiente di smorzamentomicrovibrazioni sub-Hz (p. es., oscillazione dell'edificio a 0,1–1 Hz) attraverso l'eccitazione di apparecchiature rotanti a media frequenza (10–200 Hz) fino al rumore acustico trasmesso dalla struttura ad alta frequenza (500 Hz – 4 kHz). Il risultato è un isolamento efficace nell'intero spettro udibile e sub-udibile: una capacità che i supporti viscoelastici semplicemente non possono eguagliare.

Prestazioni di microvibrazione: isolamento submicronico

Nelle applicazioni di precisione come la litografia dei semiconduttori, la microscopia elettronica e la metrologia ottica, ampiezze di vibrazione trasmesse dal pavimento fino a 0,1 μm possono degradare la risoluzione dello strumento. La geometria a 10 bobine del JGX-0480D-72A fornisce:

• Rigidità iniziale molto bassa(~5–8 N/mm nel primo millimetro di deflessione) — le funi metalliche rispondono elasticamente allo spostamento submicronico senza la soglia di "attrito" che affligge i supporti elastomerici
• Nessuna soglia microscivolo— l'architettura distribuita del contatto del filo garantisce che lo smorzamento sia attivo anche ad ampiezze su scala nanometrica, a differenza degli smorzatori ad attrito macroscopici che richiedono uno spostamento minimo per attivarsi
• Risposta proporzionale alla velocità su microscala— ad ampiezze inferiori alla soglia di scorrimento di Coulomb, la rigidità alla flessione del singolo filo fornisce una risposta puramente elastica, passando dolcemente allo smorzamento per attrito all'aumentare dell'ampiezza

Isolamento acustico: prestazioni misurate

Perdita di inserzione misurata secondo ISO 10846-2:2008, metodo di rigidità dinamica, JGX-0480D-72A con precarico di 72 kg.

Domini applicativi

• Laboratori acustici e camere anecoiche:Isolamento delle apparecchiature HVAC, dei portacavi e dei supporti strutturali dall'involucro della camera per evitare percorsi di rumore fiancheggianti che compromettono la precisione della misurazione in campo libero
• Metrologia di precisione e semiconduttori:Stadi di ispezione dei wafer, macchine di misura a coordinate (CMM), tavole di interferometro laser: dove la vibrazione del pavimento di 0,1 μm distrugge la ripetibilità della misurazione
• Ospedale e sanità:Isolamento del refrigeratore per risonanza magnetica, montaggio del microscopio chirurgico, controllo delle vibrazioni dell'incubatrice neonatale: ambienti in cui sia le microvibrazioni che il rumore udibile influiscono direttamente sui risultati clinici
• Studi di registrazione e trasmissione:Isolamento del pavimento flottante, montaggio su rack per apparecchiature, disaccoppiamento HVAC: preserva il rapporto segnale-rumore in ambienti audio professionali
• Laboratori di ricerca:Isolamento del tavolo ottico, disaccoppiamento della base del microscopio elettronico, montaggio di apparecchiature laser da laboratorio: laddove le vibrazioni dell'edificio rappresentano il fattore limitante nella risoluzione sperimentale

Produzione diretta in fabbrica a Xi'an Hoan

Xi'an Hoan Microwave Co. Ltd. (fondata nel 2005, Xi'an, Shaanxi) gestisce una struttura certificata ISO 9001:2015 con oltre 500 dipendenti con lavorazione CNC interna completa, formatura di funi metalliche, trattamento superficiale e capacità di test dinamici al 100%. Come aproduttore diretto in fabbrica, eliminiamo i ricarichi dei distributori: ogni JGX-0480D-72A viene spedito direttamente dalla nostra linea di produzione al tuo bacino di ricezione con documentazione completa di tracciabilità. Ogni unità è dotata di un numero di serie univoco collegato al record individuale dei test di carico-deformazione, certificati dei materiali EN 10204 3.1 sia per il filo SS304 che per le barre di Al 6061-T6 e un certificato di conformità.

Hai bisogno di un isolamento acustico o micro-vibrazioni di precisione?Contatta il team di ingegneri dell'applicazione di Xi'an Hoan. Invia i tuoi spettri di vibrazione e obiettivi di isolamento: forniamo una proposta tecnica con le curve di perdita di inserzione previste entro 48 ore.
