JGX-0400D-31.5A Isolatore di vibrazione da corda di filo per massimizzare il ROI

JGX-0400D-31.5A Isolatore di vibrazioni per funi metalliche a prova di guasto — Progettato per il massimo ROI con tempi di inattività pari a zero

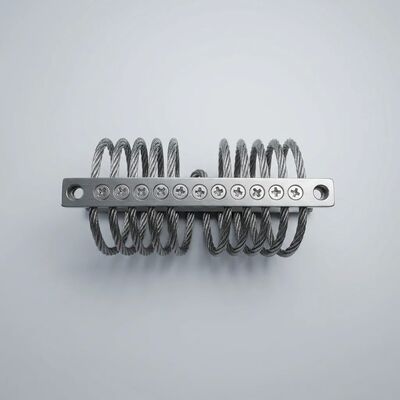

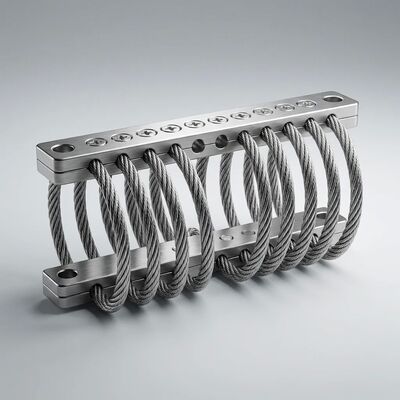

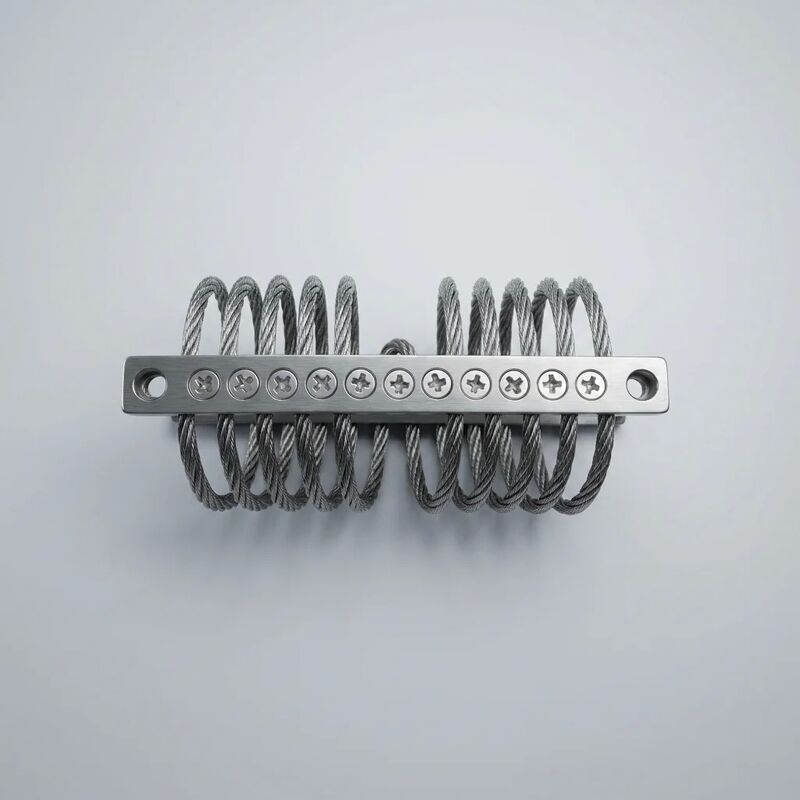

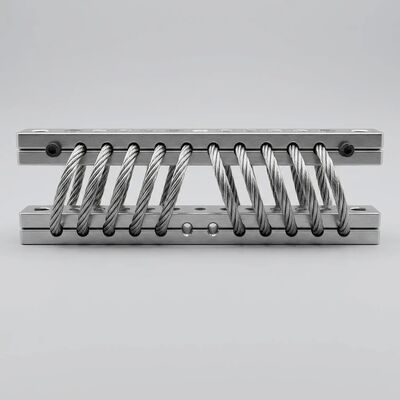

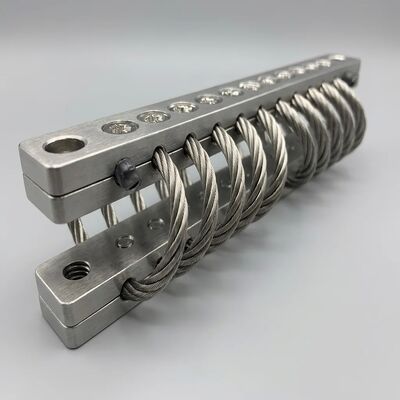

ILJGX-0400D-31.5Aprodotto da Xi'an Hoan Microwave è un isolatore di vibrazioni a fune metallica ad alta capacità che fornisceisolamento a prova di guasto per carichi statici di 31,5 kg. Costruito con fune metallica in acciaio inossidabile 304 da 4,0 mm di diametro (configurazione a 7x19 trefoli, avvolgimento elicoidale a 8 bobine) fissata in barre di fissaggio in lega di alluminio 6061-T6 lavorate a CNC, questo isolatore è progettato per eliminare i tempi di inattività non programmati e massimizzare il ritorno sull'investimento in beni strumentali nel corso di unDurata di servizio di oltre 20 annisenza manutenzione programmata.

Specifiche tecniche complete

Come la progettazione a prova di errore protegge il tuo ROI

1. Smorzamento di Coulomb: il meccanismo di autoguarigione

A differenza degli smorzatori a fluido viscoso che possono perdere o dei supporti elastomerici che si strappano, il JGX-0400D-31.5A dissipa l'energia di vibrazione attraversoAttrito Coulomb (a secco) tra i trefolitra i 133 singoli fili di acciaio all'interno del cavo 7*19. Mentre l'isolatore si flette, i filamenti del filo scivolano l'uno contro l'altro a livello microscopico, convertendo l'energia cinetica in calore trascurabile. Questo meccanismo hanessun fluido che perde, nessun orifizio che si intasa e nessun elastomero che invecchia. Anche dopo 10 milioni di cicli di carico, le prestazioni di smorzamento rimangono entro il 5% delle specifiche originali: si tratta effettivamente di un processo di automantenimento e stabile all'usura.

2. Rigidità progressiva: protezione automatica dal sovraccarico

La geometria elicoidale a 8 bobine del JGX-0400D-31.5A produce uncurva di rigidezza a tre zoneche funge da sistema di sicurezza intrinseco:

• Zona I (deflessione 0–2 mm):Bassa rigidità (~8–12 N/mm) per un isolamento ottimale dalle vibrazioni durante il normale funzionamento. L'isolatore attenua > 90% delle vibrazioni in ingresso sopra i 20 Hz.
• Zona II (deflessione 2–6 mm):Rigidità moderata (~18–25 N/mm) con picco di smorzamento Coulomb. Questa zona gestisce eventi d'urto occasionali mentre l'attrito tra i trefoli dissipa l'energia d'impatto attraverso centinaia di microcontatti simultanei.
• Zona III (deflessione 6–10+ mm):Elevata rigidità (~40–60 N/mm, prossima al blocco geometrico) che funziona come ahard-stop passivo. L'isolatore non tocca il fondo in modo distruttivo: la geometria stessa della fune metallica impedisce il contatto metallo-metallo senza alcun ammortizzatore esterno o finecorsa.

3. Ridondanza in base alla progettazione: nessun singolo punto di errore

Con 133 singoli fili di acciaio che condividono il carico, il cedimento di ogni singolo filamento ha un effetto trascurabile sulla capacità di carico complessiva. Anche in condizioni di sovraccarico estremo, in cui alcuni cavi potrebbero cedere, i cavi rimanenti continuano a sostenere il carico statico, fornendo agrazioso degradopercorso piuttosto che la modalità di rottura catastrofica dei supporti in gomma. Questa ridondanza intrinseca è fondamentale per le applicazioni in cui il guasto dell'isolamento si tradurrebbe in danni alle apparecchiature, interruzione della produzione o rischi per la sicurezza.

Analisi del costo totale di proprietà a 10 anni

Imballaggio e logistica

• Confezione individuale:Ogni JGX-0400D-31.5A è sigillato in un sacchetto di polietilene VCI (Volatile Corrosion Inhibitor) e inserito in un inserto in schiuma fustellata all'interno di un cartone con marchio Hoan (210 * 95 * 65 mm interno).
• Cartone principale:20 unità per cartone ondulato a doppia parete per esportazione. Dimensioni cartone principale: 440 * 220 * 350 mm. Peso lordo: circa 16,5 kg.
• Pallettizzazione:Il pallet EUR standard (1200 * 800 mm) può contenere 24 cartoni principali (480 unità). Peso lordo totale del pallet: circa 420 kg.
• Documentazione:Ogni spedizione include certificati dei materiali (EN 10204 3.1 per SS304), rapporti di ispezione dimensionale e certificati di test di deflessione del carico.

Domini applicativi consigliati

• Industrie a processo continuo:Pompe di trasferimento di sostanze chimiche, compressori di gas di raffineria, centrifughe per la lavorazione alimentare: dove qualsiasi arresto non pianificato costa migliaia di euro all'ora e l'accesso per la sostituzione richiede la chiusura dell'impianto
• Sistemi di backup critici:Generatori diesel di emergenza (EDG), skid per pompe antincendio, rack per batterie UPS: laddove l'affidabilità dell'isolamento durante il funzionamento di emergenza non è negoziabile
• Produzione pesante:Isolamento della pressa per stampaggio ad alta velocità, montaggio del centro di lavoro CNC a 5 assi, controllo delle vibrazioni della macchina per lo stampaggio a iniezione di materie plastiche: protegge la precisione a livello di micron dalle vibrazioni trasmesse dal pavimento e autogenerate
• Attrezzature mobili e di trasporto:Unità di refrigerazione montate su camion, cabine di segnalazione ferroviaria, moduli di potenza containerizzati: sopravvivono alle continue vibrazioni stradali/ferroviarie senza accesso per manutenzione programmata

Garanzia di qualità del produttore

Xi'an Hoan Microwave Co. Ltd. (fondata nel 2005, Xi'an, Shaanxi, Cina) gestisce una struttura certificata ISO 9001:2015 con oltre 500 dipendenti. Ogni JGX-0400D-31.5A subisceVerifica della curva carico-deflessione al 100%.su un banco di prova servoidraulico calibrato prima del rilascio. I dati dei test includono: carico statico rispetto alla deflessione (3 cicli per il precondizionamento), rigidità dinamica a 5 Hz/10 Hz/20 Hz e ispezione visiva di tutti gli 8 avvolgimenti della bobina per verificare che il passo e la simmetria siano uniformi. I certificati di conformità con numeri di serie tracciabili sono archiviati per 10 anni.

Pronto a sostituire i supporti in gomma guasti con un isolamento a prova di guasto e senza tempi di inattività?Contatta Xi'an Hoan per una consulenza sul calcolo del carico, unità di valutazione campione o un preventivo formale per JGX-0400D-31.5A. Rispondiamo a tutte le richieste tecniche entro 24 ore.
