JGX-0400D-31.5A Isolatore di vibrazione da corda di filo non lineare di elasticità Drop-in Replacement Rapid Prototyping Damper

JGX-0400D-31.5A Isolatore di corda di filo a elasticità non lineare con sostituzione a caduta e prototipazione rapida di 7 giorni

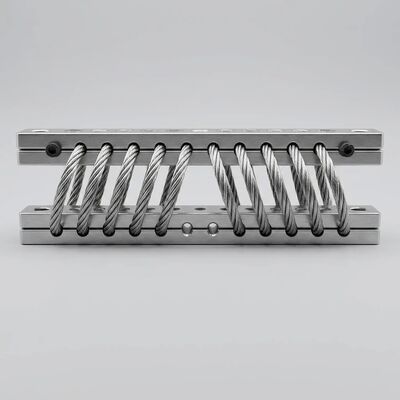

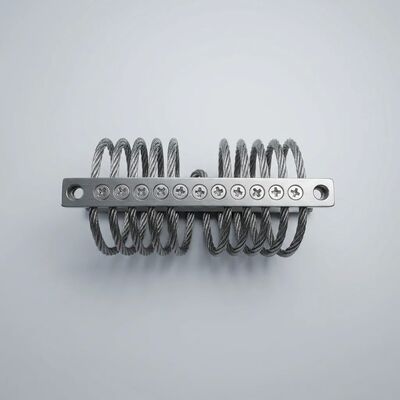

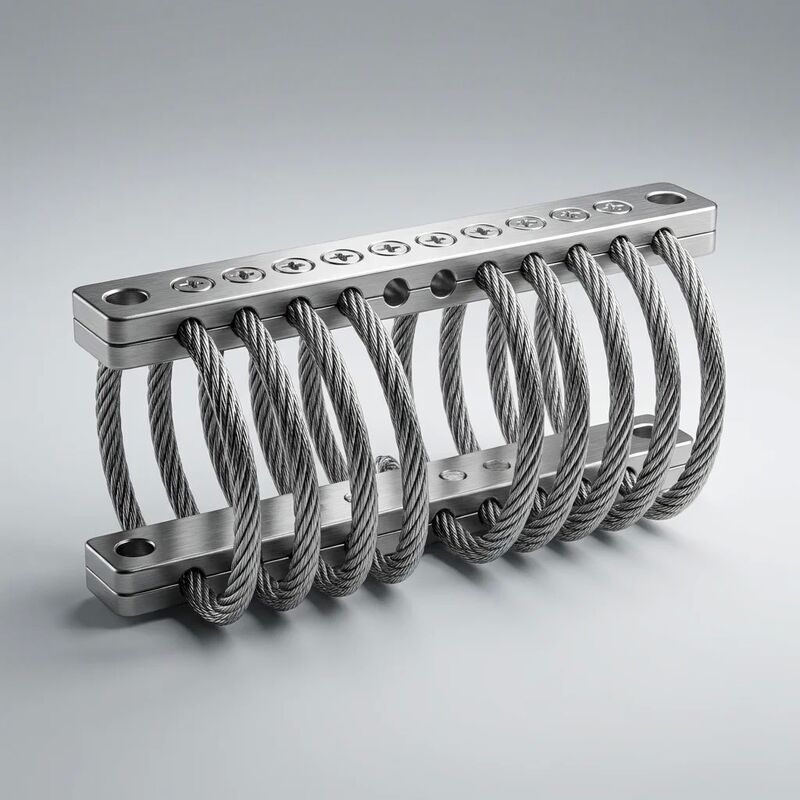

IlJGX-0400D-31.5Adi Xi'an Hoan Microonde exploitselasticità non lineareIl suo filo di ferro in acciaio inossidabile 304 di 4,0 mm (7*19 di costruzione,8 bobine simmetriche) è catturato in barre di lega di alluminio 6061-T6 con unInterfaccia a filo M10 di tipo D, che fornisce un percorso di sostituzione diretto per gli isolatori di gomma cilindrica invecchiati.31.5 kg di carico di compressione statico, il JGX-0400D-31.5A è supportato da unProgramma di prototipazione rapida di 7 giorni lavorativiper geometrie di barre personalizzate, carichi di carico alternativi e configurazioni di montaggio non standard.

Dati di ingegneria e dimensioni

Comprensione dell'elasticità non lineare

Gli isolatori lineari, le molle a bobina, i cilindri di gomma, i cuscinetti elastomerici, seguono la legge di Hooke: la forza è proporzionale allo spostamento (F = kx).una molla morbida isola bene le vibrazioni ma si devia eccessivamente sotto shock■ una molla rigida limita la deflessione da urto ma trasmette le vibrazioni direttamente nella struttura.

Il JGX-0400D-31.5AGeometria della corda di filo a elica a 8 bobineproduce una risposta fondamentalmente diversa una rigidità progressiva, dipendente dall'ampiezza, che non può essere descritta da una singola costante di molla:

Regione I: flessione elastica (0 ‰ 2 mm, ~ 10 N/mm)

A basse amplitudini tipiche delle vibrazioni delle apparecchiature a rotazione continua (0,1 ∼2,0 mm da picco a picco), i singoli fili si piegano in modo elastico all'interno del loro intervallo lineare.La rigidità è bassa ≈ circa 10 N/mm in compressione ≈ con isolamento efficace con attenuazione > 90% al di sopra dell'eccitazione a 20 HzQuesto è il regime in cui l'isolatore trascorre > 99% della sua vita operativa, proteggendo le apparecchiature di precisione da vibrazioni sottili ma dannose ad alta frequenza.

Regione II: coinvolgimento di Coulomb (2 ‰ 6 mm, ~ 22 N/mm)

Man mano che l'ampiezza aumenta nell'intervallo di shock moderato, il spostamento relativo tra i fili aumenta.I 133 singoli filamenti di filo attraverso la sezione trasversale del cavo 7 * 19 iniziano a scivolare l'uno contro l'altroIl rapporto di ammortizzazione efficace aumenta da 0,10 a 0.25, dissipando l'energia dell'impatto attraverso l'attrito distribuito su micro-scala.La rigidità sale a circa 22 N/mm sufficiente a resistere a ulteriori spostamenti senza trasmettere una forza eccessiva all'apparecchiatura isolata.

Regione III: indurimento geometrico (610+ mm, ~50 N/mm asimptotico)

Alle ampie amplitudini che si avvicinano ai limiti geometrici dell'avvolgimento elicoidale, il raggio effettivo del filo si riduce e il braccio del momento di piegatura si accorcia.La rigidità aumenta bruscamente fino a circa 50 N/mm, un moltiplicatore di 5* rispetto al tasso di bassa ampiezza, funzionando come unL'apparecchiatura decelera senza intoppi negli ultimi 4 mm di percorrenza piuttosto che sbattersi contro un rigido hard stop.La decelerazione massima è in genere ≤ 15 G anche sotto impulsi di ingresso di 30 G.

Sostituzione a scarico Dati meccanici di scambio

Il JGX-0400D-31.5A è progettato perinterscambio diretto delle dimensionidati chiave di compatibilità meccanica:

Nessuna modifica del telaio, nessuna perforazione, nessuna saldatura richiesta.Nella maggior parte dei casi, il JGX-0400D-31.5A si avvolge direttamente nei punti di montaggio esistenti liberati da isolatori in gomma non funzionanti.busti per adattatori a filo semplici forniti da Hoan senza costi aggiuntivi per gli ordini di valutazione fornire una soluzione meccanica al 100% senza modifica dell'attrezzatura.

Programma di prototipazione rapida di 7 giorni

Per le applicazioni che richiedono una configurazione non standard: geometria di barra diversa, carico alternativo, vincoli specifici di involucro,¢ Xi'an Hoan offre un'ottima possibilità di integrazioneServizio di prototipazione rapida con 5 ‰ 7 giorni lavorativi:

1. Giorno 1:Il cliente invia i requisiti dimensionali, i dati di carico e le specifiche dell'interfaccia di montaggio.
2. Giorno 2°3:Modello CAD 3D generato (formati STEP e IGES forniti).
3. Giorno 4:La lavorazione CNC di barre di ritenuta in lega di alluminio 6061-T6 su misura. Avvolgimento di una corda di filo fino a determinare il numero di bobine e il passo. Assemblaggio e verifica dimensionale iniziale.
4. Settimo giorno:Verifica della curva di carico-deflezione al 100% sul banco di prova servo-idraulico Ispezione visiva, confezionamento e spedizione espressa Rapporto completo di prova e certificati di materiale inclusi

I quantitativi di prototipi (1 ‰ 20 unità) non comportano spese di utensili- l'intera lavorazione delle barre viene eseguita su apparecchiature CNC standard utilizzando gli stessi processi che saranno applicati nella produzione in serie.Questo elimina la barriera di ammortamento degli utensili che in genere rende proibitivamente costose le soluzioni di isolamento personalizzate in piccole quantità.

Specificativi dell'imballaggio

• Confezione individuale:Sacchetto anticorrosione VCI + inserto di schiuma in PE tagliato a stampa + cartone singolo di marca Hoan (210 * 95 * 65 mm, circa 0,85 kg lordi)
• Cartone principale (20 unità):Piffera B a doppia parete ondulata, 440 * 220 * 350 mm, circa 16,5 kg lordi
• Carico di pallet (1200*800 EUR):24 master carton = 480 unità, circa 420 kg lordi, avvolti con protettori per angoli
• Pacco documentazione:EN 10204 3.1 certificato di materiale (filo SS304 + barra Al 6061-T6), rapporto di ispezione dimensionale, curva di deformazione del carico per numero di serie, certificato di conformità

Esempi di integrazione di applicazioni

• Ristrutturazione della pompa:Una stazione di trasferimento chimico a 6 pompe ha sostituito 24 supporti cilindrici di neoprene degradati (durata di vita: 18 mesi) con isolatori JGX-0400D-31.5A.Non è richiesta alcuna rielaborazioneDopo più di 5 anni, gli isolatori mostrano zero degrado, eliminando un arresto annuale dell'impianto di 2 giorni per l'ispezione e la sostituzione.
• Integrazione OEM del generatore mobile:Un produttore di generatori diesel montati su rimorchio ha cambiato a metà produzione da supporti sandwich in gomma M12 a isolatori JGX-0400D-31.5A.Semplice M12-to-M10 buche adattatore fornito un bullone-su transizione senza riprogettazione di alloggiamentoLa resistenza agli urti durante il trasporto su strada è migliorata da 10 G a 30+ G, riducendo le richieste di garanzia di oltre il 60%.
• Isolamento del frigorifero HVAC personalizzato:Un data center richiedeva l'isolamento da vibrazioni per 6 unità di raffreddamento sul tetto con spaziatura non standard tra le rotaie.(esclusi gli stessi puntini M10) entro 6 giorni lavorativiI prototipi sono stati convalidati in loco entro 2 settimane dall'inchiesta iniziale – dal concept all'installazione operativa in meno di un mese.

A proposito della Xi'an Hoan Microwave Co. Ltd.

Con sede centrale a Xi'an, provincia dello Shaanxi, un importante centro di produzione aerospaziale e di precisione, Xi'an Hoan è uno specialista specializzato nell'isolamento da vibrazioni dal 2005.L'impianto certificato nel 2015 impiega oltre 500 dipendenti, tra cui oltre 100 ingegneri di ricerca e sviluppoManteniamo un inventario completo di isolatori standard della serie JGX per la spedizione immediata e una cella di prototipazione rapida dedicata per le configurazioni personalizzate.Con esportazioni in oltre 35 paesi e un impegno di risposta tecnica 24 ore su 24., siamo attrezzati per supportare le vostre esigenze di isolamento dalle vibrazioni dalla valutazione del prototipo fino alla produzione in serie.

Hai bisogno di una configurazione di isolatore personalizzata o sei pronto a qualificare il JGX-0400D-31.5A per la tua applicazione?Contatta il team di ingegneria delle applicazioni di Xi'an Hoan. Invia i tuoi dati di carico e le specifiche di montaggio ̇ ti restituiremo una proposta di prototipo entro 48 ore e le unità di valutazione della nave entro 7 giorni lavorativi.
