JGX-0320D-20A Isolatore di vibrazione da corda di filo d'acciaio Isolamento su tutti gli assi Montaggio di scossa in acciaio inossidabile di grado industriale

JGX-0320D-20A Isolatore di vibrazioni per funi metalliche su tutti gli assi: controllo degli urti multidirezionale di precisione

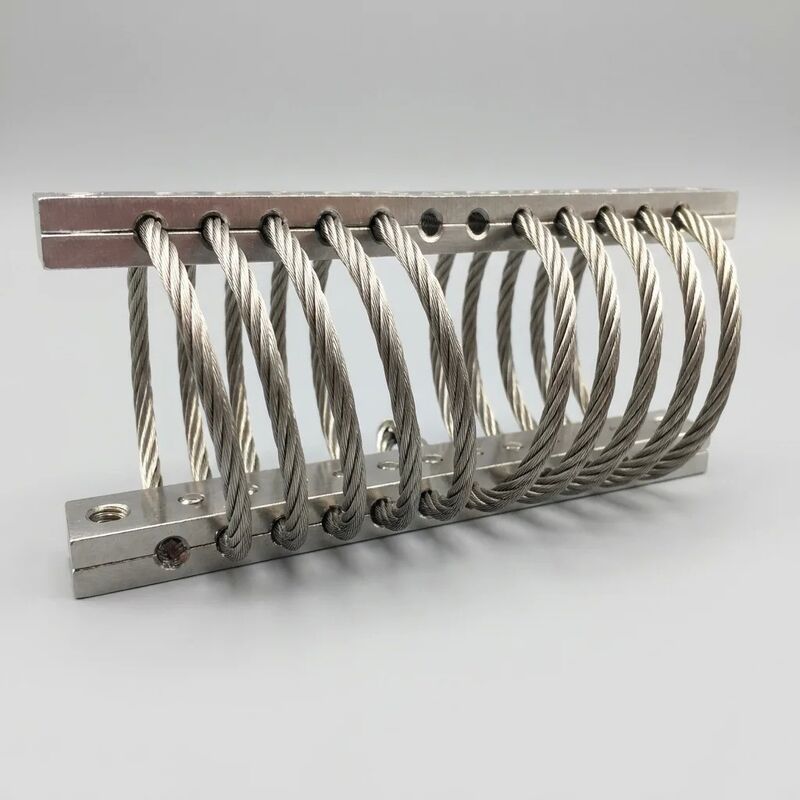

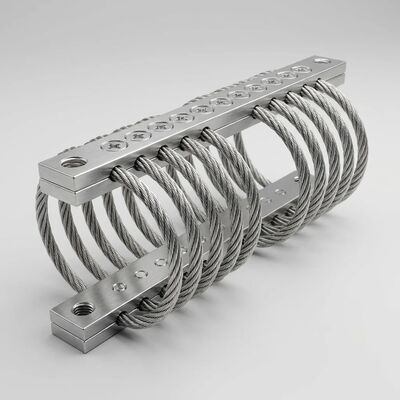

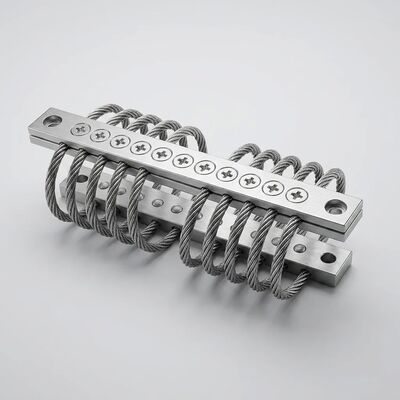

ILJGX-0320D-20Aè un isolatore di vibrazioni a fune metallica ad alte prestazioni progettato da Xi'an Hoan Microwave Co. Ltd. perattenuazione degli urti e delle vibrazioni su tutti gli assiin ambienti industriali esigenti. Dotato di un cavo metallico in acciaio inossidabile 304 da 3,2 mm di diametro avvolto elicoidale attraverso barre di fissaggio in lega di alluminio lavorate con precisione, questo isolatore offresmorzamento multidirezionale superiore su tutti e sei i gradi di libertà- compressione, tensione, taglio e rollio - simultaneamente.

Tecnologia di isolamento su tutti gli assi

A differenza dei tradizionali supporti a molla o in gomma che isolano le vibrazioni in una sola direzione, il JGX-0320D-20A utilizza una geometria brevettata della fune metallica elicoidale che forniscecaratteristiche di rigidezza non linearesu tutti gli assi. Sotto vibrazioni di bassa ampiezza, i trefoli del filo mostrano una risposta morbida per la massima efficienza di isolamento. All’aumentare dell’ampiezza dell’urto, la geometria del cavo si irrigidisce progressivamente, prevenendo il fondocorsa e dissipando energia attraverso l’attrito tra i trefoli, un fenomeno noto comeSmorzamento di Coulomb. Questa funzionalità su tutti gli assi lo rende ideale per apparecchiature in cui la direzione delle vibrazioni è imprevedibile o multidirezionale, come macchinari rotanti, installazioni mobili e contenitori di trasporto.

Caratteristiche ingegneristiche chiave

• Prestazioni su tutti gli assi:Isolamento efficace in compressione, tensione, taglio e rotolamento: copertura di sei gradi di libertà con un unico supporto compatto. Non sono necessari orientamenti diversi dell'isolatore per direzioni di carico diverse.
• Costruzione di livello industriale:Fune metallica in acciaio inossidabile 304 (1.4301) — diametro 3,2 mm, struttura a trefoli 7x19 per un rapporto flessibilità/resistenza ottimale. Barre di fissaggio in lega di alluminio 6061-T6 con trattamento superficiale opzionale di anodizzazione bianca o anodizzazione dura.
• Curva di rigidezza non lineare:Risposta morbida a basso spostamento per la protezione delle apparecchiature sensibili; caratteristica di indurimento progressivo ad alto spostamento per assorbire gli urti senza contatto strutturale. La trasmissibilità di picco è tipicamente inferiore a 2,5 alla risonanza.
• Progettazione a manutenzione zero:Costruzione interamente in metallo: nessuna gomma, elastomero o fluido idraulico che possa degradarsi, rompersi, perdere o richiedere la sostituzione. Installalo una volta, funziona per decenni senza interventi di manutenzione.
• Ampia tolleranza alla temperatura:Funzionamento affidabile da -40°C a +150°C senza deriva della rigidità. A differenza dei supporti in gomma che si induriscono a temperature inferiori allo zero e si ammorbidiscono eccessivamente a temperature elevate, il JGX-0320D-20A mantiene proprietà di smorzamento costanti per tutta la sua gamma nominale.
• Resistente alla corrosione e all'ambiente:La fune metallica passivata in acciaio inossidabile resiste alla nebbia salina (oltre 500 ore ASTM B117), ai prodotti chimici industriali, all'ozono, ai raggi UV e all'umidità. Adatto per installazioni esterne, ambienti marini e impianti di trattamento chimico.

Specifiche tecniche

Opzioni di trattamento superficiale

• Anodizzazione bianca (standard):Produce una finitura in alluminio naturale e uniforme con una maggiore durezza superficiale. Adatto per ambienti industriali generali. Eccellente adesione per l'etichettatura e la codifica a colori.
• Anodizzazione dura (opzionale):Crea uno strato di ossido più spesso e più scuro con una resistenza all'abrasione notevolmente aumentata. Consigliato per installazioni soggette ad alta usura, piattaforme offshore e atmosfere chimicamente aggressive.

Domini applicativi primari

• Macchinari industriali:Slitte di compressori, gruppi di pompe, supporti di centrifughe, gruppi elettrogeni: assorbono le forze dinamiche sbilanciate e prevengono l'affaticamento strutturale
• Attrezzatura di precisione:Macchine di misura a coordinate (CMM), stazioni di ispezione ottica, strumenti di fabbricazione di semiconduttori: isolamento di strumenti sensibili a dimensioni inferiori al micron dalle vibrazioni trasmesse dal pavimento
• HVAC e servizi di costruzione:Unità refrigeratori, apparecchiature per il trattamento dell'aria, supporti per torri di raffreddamento: riducono la trasmissione del rumore trasmesso dalla struttura e rispettano le specifiche acustiche
• Trasporti e logistica:Isolamento di container di spedizione, elettronica montata su veicoli, involucri di generatori mobili: protezione del carico e delle attrezzature dagli urti indotti dalla strada e dalla movimentazione del transito
• Settore energetico:Stazioni di pompaggio di petrolio e gas, apparecchiature per gondole di turbine eoliche, armadi di inverter solari: resistenti alle vibrazioni continue in installazioni remote e non presidiate

Caratteristiche di carico-deflessione

Il JGX-0320D-20A presenta una curva di deflessione del carico progressiva e non lineare. Al carico statico nominale (20 kg in compressione), la deflessione statica è di circa 2-4 mm a seconda dell'orientamento di montaggio. Questa non linearità fornisce unottimo equilibriotra isolamento morbido in condizioni operative normali e contenimento solido in caso di shock: un vantaggio chiave rispetto agli isolatori a molla lineare che impongono un compromesso tra isolamento dalle vibrazioni e protezione dagli urti.

Informazioni su Xi'an Hoan Microwave Co. Ltd.

Fondata nel 2005 e con sede a Xi'an, provincia dello Shaanxi, Cina, Xi'an Hoan è un produttore specializzato di soluzioni per l'isolamento delle vibrazioni e l'assorbimento dell'energia. Con oltre 500 dipendenti, inclusi oltre 100 specialisti tecnici, serviamo clienti in 31 province cinesi ed esportiamo in oltre 35 paesi. Il nostro portafoglio di prodotti comprende isolatori per funi metalliche, supporti in gomma-metallo, smorzatori di attrito, ammortizzatori e componenti RF/microonde. Ogni isolatore della serie JGX è prodotto secondo il nostro sistema di gestione della qualità certificato ISO 9001:2015, con tracciabilità completa dalla materia prima al prodotto finito.

Perché scegliere JGX-0320D-20A?

La combinazione dicapacità di isolamento su tutti gli assi,rigidezza non lineare, Edurevolezza interamente in metallorende il JGX-0320D-20A la scelta definitiva per gli ingegneri che non possono scendere a compromessi sull'affidabilità del controllo delle vibrazioni. Che si tratti di proteggere la strumentazione sensibile dalle vibrazioni del pavimento o di salvaguardare le apparecchiature rotanti dalle sue stesse forze dinamiche, questo isolatore offre prestazioni costanti ed esenti da manutenzione anno dopo anno, in condizioni in cui i supporti in gomma si guastano in pochi mesi.

Contatta Xi'an Hoan oggi stesso per discutere i tuoi requisiti di carico specifici, le configurazioni di montaggio o per richiedere una variante personalizzata del JGX-0320D-20A su misura per la tua applicazione.
