JGX-0240D-7.7A Isolatore di vibrazione da filo di filo

Visualizzazione del prodotto

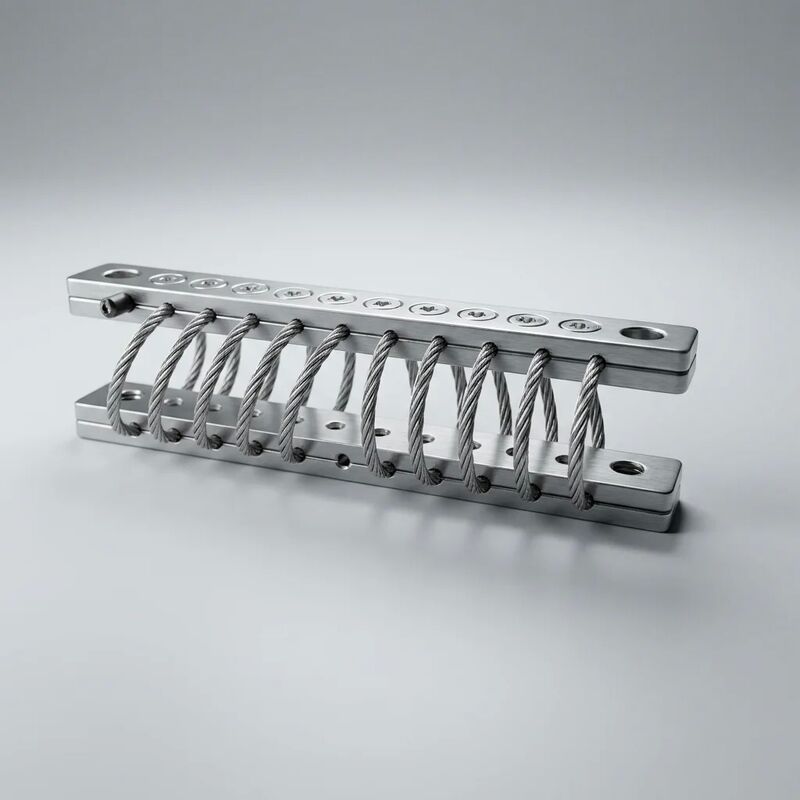

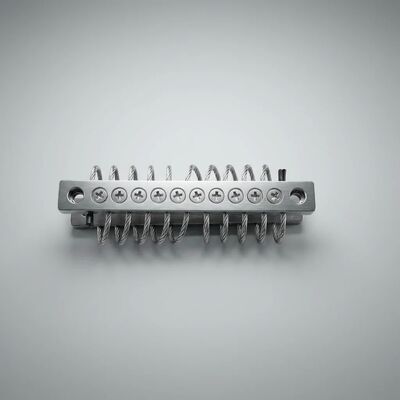

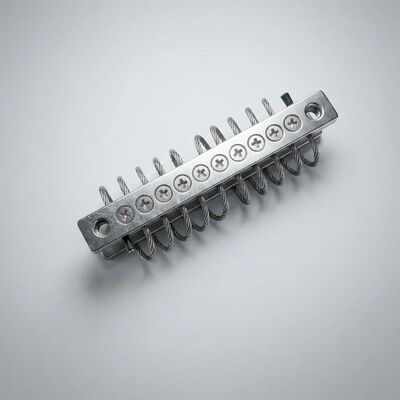

IlJGX-0240D-7.7Aè un isolatore di vibrazione da fune di filo per uso pesante progettato per apparecchiature industriali che richiedonorigidità stabile a lungo termine- econtrollo delle vibrazioni a banda largaIl suo nucleo è costituito da una elica di 8 bobine formata da una corda di acciaio inossidabile 304 di 7,7 mm di diametro, in una configurazione di 7*19 fili, polito per la resistenza alla corrosione.240 kg di carico statico per montaggiocon una capacità massima di scossa di 40 g. La sua caratteristica distintiva è unprogettazione strutturale a scorrimento zero— achieved through post-forming thermal stress relief — that eliminates the progressive sag and stiffness drift that compromise elastomeric and spring-based isolators within the first few years of serviceQuesto documento di riferimento presenta i dati di ingegneria completi per le specifiche, l'integrazione e la verifica delle prestazioni.

Dati dimensionali e fisici

Proprietà materiali

Caratteristiche di rigidità e deformazione del carico

Il JGX-0240D-7.7A mostrarigidità non lineare- una caratteristica di progettazione deliberata che migliora le prestazioni di isolamento della banda larga e fornisce un supporto progressivo del carico:

Performance dinamica

Meccanismi di attenuazione

Due meccanismi indipendenti di dissipazione dell'energia funzionano simultaneamente all'interno della elica del filo di filo:

• Coulomb (friczione a secco) Ammorbidimento:Mentre il fascio 7*19 si piega, i 133 fili individuali per sezione trasversale della bobina subiscono un micro slittamento alle loro interfacce di contatto.Questo meccanismo dipendente dall'ampiezza è più efficace quando lo spostamento dell'eccitazione supera la soglia di scivolamentoLa forza di ammortizzazione Coulomb efficace è di circa l'815% del carico dinamico applicato.
• Ammorbidimento isterico (materiale):La deformazione elastica ciclica del reticolo in acciaio inossidabile austenitico produce un ciclo di istesi di sforzo-deformazione la cui area chiusa rappresenta l'energia dissipata per ciclo.Questo meccanismo è indipendente dalla frequenza, una distinzione fondamentale dagli approcci di smorzamento viscoso che diventano sempre più inefficienti a basse frequenze..

Performance di isolamento quantificata

Prestazioni di shock e stanchezza

Struttura a scarico zero: base di ingegneria

Il creep negli isolatori convenzionali si manifesta come progressiva flessione e cambiamento di rigidità sotto carico sostenuto.accelerazione a temperature elevateLe molle a bobina di acciaio possono subire un rilassamento dello stress se non sono predisposte e fissate correttamente.

Il JGX-0240D-7.7A raggiunge la sua caratteristica di zero scorrevolezza attraverso tre elementi di progettazione:

1. Percorso di carico intermetallico:L'acciaio inossidabile non si striscia a temperature di servizio inferiori a circa 300°C – una proprietà fondamentale del materiale che elimina il meccanismo di deformazione dipendente dal tempo presente nei polimeri.
2. Riduzione dello stress termico post-formazione:Dopo che il filo è avvolto nella geometria della elica a 8 bobine, l'assemblaggio subisce un trattamento termico controllato per alleviare le sollecitazioni residue di formazione.Anche la corda di filo d'acciaio mostrerebbe un rilassamento dimensionale misurabile durante i primi mesi di servizio mentre le sollecitazioni di formazione si ridistribuiscono.
3. Limitazione della portata di deformazione:La geometria della bobina è progettata in modo tale che, sotto carico statico nominale, le singole deformazioni del filo rimangano ben all'interno della regione elastica (< 30% della deformazione del rendimento),fornendo un margine sostanziale contro l'accumulo di microrendimento su milioni di cicli di carico.

Conformità ambientale e normativa

Riassunto delle specifiche tecniche

Applicazioni raccomandate

• Sette di generatori diesel e gas (50 500 kVA):L'isolamento a banda larga affronta simultaneamente l'eccitazione multiarmonica da combustione, squilibrio di rotazione e forze magnetiche dell'alternatore.
• Confezioni per compressori industrialiI compressori reciproci e a vite producono vibrazioni di ampio spettro che gli isolatori a sintonizzazione singola non possono coprire.
• Pompe centrifugabili e pompe a scarico:Gestisce sia le vibrazioni sincrone a velocità di marcia che l'eccitazione indotta dalla turbolenza a banda larga negli impianti ad alto flusso.
• Pacchi di refrigerazione HVAC e di trattamento dell'aria:La caratteristica di scorrevolezza zero garantisce che le unità pesanti rimangano al livello ± critico per il ritorno dell'olio nei compressori a vite e a rotoli.
• Sistemi di ventilatori e soffiatori industriali:Mantiene l'efficacia dell'isolamento in tutte le operazioni a velocità variabile guidate da VFD, a differenza degli isolatori sintonizzati.
• di una lunghezza superiore a 50 mm,La rigidità stabile impedisce il graduale disallineamento che può stressare le connessioni della buscia e compromettere l'isolamento del trasformatore riempito di olio.

Migliori pratiche di installazione

• Preparazione superficiale:La superficie di montaggio deve essere piatta entro 0,5 mm sul lato dell'isolatore.
• Selezione del dispositivo di fissaggio:Utilizzare bulloni in acciaio inossidabile M12 (minimo A2-70) con lamine piatte sotto la testa e il dado del bullone.Non sostituire i dispositivi di fissaggio in acciaio al carbonio in quanto si verificherà corrosione galvanica all'interfaccia in acciaio inossidabile.
• Procedura della coppia:Stringere progressivamente fino a 45-55 N·m a secco (35-45 N·m lubrificati). Stringere in diagonale.
• Distribuzione del carico:Per gli impianti a montaggio multiplo, assicurarsi che il peso totale sostenuto sia distribuito entro il ±10% su tutti gli isolatori.
• Permesso:Mantenere una distanza minima di 25 mm attorno a tutte le bobine di filo per consentire una deflessione illimitata sotto carico d'urto; assicurarsi che i tubi e i condotti collegati comprendano sezioni flessibili.

Domande frequenti

D: Qual è la differenza tra il JGX-0240D-7.7A e il JGX-0160D-4.8A più piccolo?
Il JGX-0240D-7.7A è la variante di maggiore capacità: carico statico nominale di 240 kg contro 160 kg, fune da 7,7 mm contro 4,8 mm, 8 bobine contro 6 bobine e 40 g contro 30 g di impatto nominale.Entrambi condividono la stessa architettura in tutto metalloPer le apparecchiature nella gamma di 100-240 kg per montaggio, il JGX-0240D-7.7A fornisce un isolamento ottimale all'interno della finestra di carico progettata.

D: Posso utilizzare meno supporti a carico più elevato per supporto?
Per ottenere le migliori prestazioni di isolamento, ciascun isolatore deve funzionare entro un limite di 40 ∼ 80% della sua capacità nominale (96 ∼ 192 kg per la JGX-0240D-7.7A).Un carico superiore all'80% riduce il margine dinamico di deflessione disponibile per l'assorbimento degli urtiUn carico inferiore al 40% riduce l'efficacia dell'ammortizzazione perché l'attrito di Coulomb dipende dalla pressione di contatto tra i fili.

D: Ho bisogno di sistemi di ritenuta laterale con isolatori di filo?
La caratteristica di ammortizzazione su tutti gli assi della geometria della corda a filo elicoidale fornisce isolamento in compressione, taglio e rotolamento contemporaneamente.Per il normale funzionamento non sono richiesti dispositivi di ritenuta laterali separati.Per gli eventi di shock estremi (oltre 40 g), consultare il nostro team di ingegneri applicativi per ulteriori raccomandazioni di ritenuta.

D: Sono disponibili certificati RoHS e REACH?
Sì, il prodotto è pienamente conforme a RoHS e REACH.

D: Che tipo di manutenzione è necessaria?
Il design interamente in metallo richiede zero lubrificazione, zero re-torque, zero regolazione e zero sostituzione di componenti.L'ispezione visiva durante gli intervalli regolari di manutenzione delle apparecchiature è sufficiente a confermare l'integrità.
