JGX-0240D-7.7A Isolatore di vibrazioni per funi metalliche - Guida all'approvvigionamento e all'integrazione

Introduzione

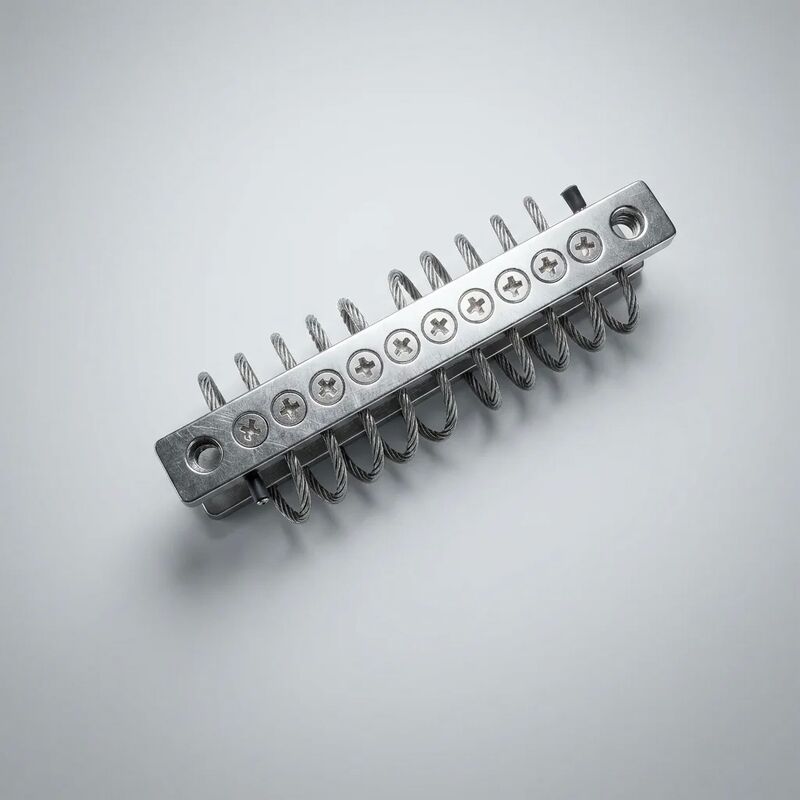

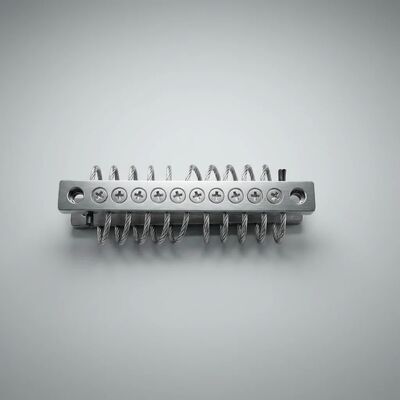

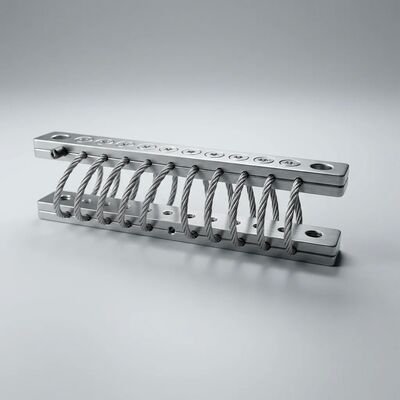

La scelta di un isolatore di vibrazioni implica molto più che la semplice corrispondenza del coefficiente di carico. La decisione completa sull'approvvigionamento abbraccia la compatibilità dimensionale, i requisiti dell'interfaccia di montaggio, i tempi di consegna, la documentazione normativa, la manodopera di installazione e il costo totale del ciclo di vita. Questa guida fornisce le informazioni complete necessarie per specificare, ordinare, integrare e mantenere ilJGX-0240D-7.7A— un isolatore a fune metallica in acciaio inossidabile 304 a 8 bobine da 7,7 mm con portata nominale di 240 kg per supporto, supportato dadesign modulare scalabile e consegna rapidada stock preconfigurato.

Identificazione del prodotto e riferimento per l'ordine

Specifiche fisiche e dati dimensionali

Specifiche delle prestazioni

Piattaforma modulare scalabile: configura le tue specifiche

Il JGX-0240D-7.7A fa parte di una piattaforma modulare in cui l'elemento di smorzamento centrale (fune metallica SS304 da 7,7 mm a 8 bobine) è abbinato a configurazioni di montaggio e finiture selezionabili. Questa architettura consenteconsegna rapida da sottocomponenti stoccati— la maggior parte delle configurazioni standard viene spedita entro 3-5 giorni lavorativi.

Opzioni di configurazione del montaggio

• Da base a base (standard):Due piastre di montaggio identiche: una fissata al telaio di base dell'apparecchiatura, l'altra alla fondazione o alla struttura di supporto. Questa è la configurazione predefinita per l'isolamento generale delle apparecchiature industriali.
• Dalla base all'attrezzatura:Una piastra è montata sul telaio dell'attrezzatura; l'altra piastra viene sostituita con un'interfaccia imbullonata diretta per le applicazioni in cui l'isolatore si trova tra il piede dell'attrezzatura e una staffa specifica della macchina.
• Orientamento personalizzato:Per installazioni in cui l'ingresso di vibrazione primaria non è allineato con la gravità (apparecchiature angolate, macchinari montati a parete), contattare il nostro team di ingegneri con la geometria di montaggio per una revisione della configurazione.

Selezione della finitura superficiale

• Elettrolucidato (Standard):Consigliato per la maggior parte delle applicazioni. Fornisce una superficie pulita e liscia con maggiore resistenza alla corrosione e ridotta adesione dei contaminanti. Adatto per ambienti marini, alimentari, farmaceutici e industriali in generale.
• Passivato (opzionale):Trattamento aggiuntivo di passivazione chimica per massimizzare lo strato passivo di ossido di cromo. Consigliato per applicazioni ad altissima purezza o ambienti con esposizione continua a detergenti chimici aggressivi.
• Ossido nero (opzionale):Finitura estetica per applicazioni in cui si desidera l'integrazione visiva con apparecchiature di colore scuro. Nota: questo è un trattamento cosmetico e non aumenta la resistenza alla corrosione; non raccomandato per installazioni esterne o marine.

Pacchetto di documentazione normativa

È disponibile la seguente documentazione a supporto dell'approvvigionamento, dell'integrazione e della conformità normativa:

Consegna e logistica

Foglio di lavoro per la selezione

Utilizzare il seguente foglio di lavoro per verificare che JGX-0240D-7.7A sia la specifica corretta per la propria applicazione:

1. Peso totale dell'attrezzatura:_____ kg (include tutti i componenti fissati in modo permanente: tubazioni, cablaggi, piattaforme di accesso, inventario dei fluidi)
2. Numero di punti di montaggio:_____ (tipicamente 4 o 6 per basi di apparecchiature rettangolari)
3. Carico per isolatore:Linea 1 ÷ Linea 2 = _____ kg/montatura
4. Controllo:Il valore della Linea 3 è compreso tra 96 ​​kg e 192 kg? □ Sì (ottimale) □ No (considerare un modello diverso o modificare il numero di supporti)
5. Frequenza(i) di vibrazione dominante(i):_____ Hz (se sconosciuto, elencare i giri/min dell'apparecchiatura e il numero di poli del motore)
6. Controllo:La frequenza dominante è superiore a 20 Hz? □ Sì (regione di isolamento, prestazioni eccellenti) □ 10–20 Hz (regione di transizione, verificare con l'ingegneria dell'applicazione) □ Sotto 10 Hz (vicino alla risonanza — valutare attentamente)
7. Ambiente:□ Interno controllato □ Interno industriale □ Esterno riparato □ Esterno esposto □ Marino/costiero □ Lavabile □ Alta temperatura (sopra 80°C) □ Bassa temperatura (sotto -20°C)
8. Selezione della finitura superficiale:Basato su Linea 7 → □ Elettrolucidato □ Passivato

Lista di controllo dell'installazione

• □ Verificare la planarità della superficie di montaggio ≤ 0,5 mm sull'impronta dell'isolatore
• □ Pulire le superfici di montaggio: rimuovere vernice, incrostazioni e schizzi di saldatura dai punti di contatto dei bulloni
• □ Posizionare gli isolatori simmetricamente sotto la base dell'apparecchiatura: la distribuzione uniforme del carico è fondamentale
• □ Inserire bulloni in acciaio inossidabile M12 (minimo A2-70) con rondelle piatte sotto la testa e il dado
• □ NON sostituire i dispositivi di fissaggio in acciaio al carbonio: è richiesta la compatibilità galvanica
• □ Stringere secondo uno schema diagonale a 45–55 N·m (fili asciutti)
• □ Verificare che tutte le bobine della fune metallica abbiano uno spazio libero ≥ 25 mm in tutte le direzioni dopo il serraggio
• □ Controllare che le tubazioni/condutture/condutture collegate includano sezioni flessibili per evitare ponti sul percorso del carico
• □ Misurare e registrare la deflessione statica su ciascun supporto: la variazione deve essere entro ±2 mm su tutti gli isolatori
• □ Conservare i registri dell'installazione, inclusi i valori di coppia e le misurazioni della deflessione, per il file della garanzia

Confronto dei costi del ciclo di vita

La valutazione dell'isolamento dalle vibrazioni solo in base al prezzo di acquisto porta costantemente a un costo totale più elevato. Consideriamo questo ciclo di vita rappresentativo delle apparecchiature di 15 anni:

Il JGX-0240D-7.7A raggiunge generalmente la parità di costo con i supporti in gomma entro il primo ciclo di sostituzione (3-5 anni) e garantisce successivamente un risparmio netto. Per installazioni remote, offshore o inaccessibili dove una singola visita di manutenzione costa più dell'isolatore stesso, la questione economica è decisiva fin dal primo giorno.

Contatto e ordinazione

Per richiedere un preventivo formale, organizzare campioni per la valutazione o discutere una configurazione personalizzata:

• Ordini standard:Specificare il modello JGX-0240D-7.7A, la quantità, la finitura superficiale e l'indirizzo di consegna. Le configurazioni standard vengono spedite entro 3-5 giorni lavorativi dalla conferma dell'ordine.
• Richieste tecniche:Fornire il peso dell'apparecchiatura, il numero dei punti di montaggio, le frequenze di vibrazione dominanti e l'ambiente operativo per raccomandazioni specifiche per l'applicazione.
• Programmi OEM e volume:Contatta il nostro team di vendita per livelli di prezzo a volume, accordi di consegna programmata e opzioni di inventario gestito dal fornitore.
• Campioni:Campioni di valutazione disponibili per progetti qualificati: richiedi con i dettagli della domanda per una rapida elaborazione.
