JGX-0160D-4.8A Isolatore di vibrazioni per funi metalliche — Panoramica tecnica

Cos'è il JGX-0160D-4.8A?

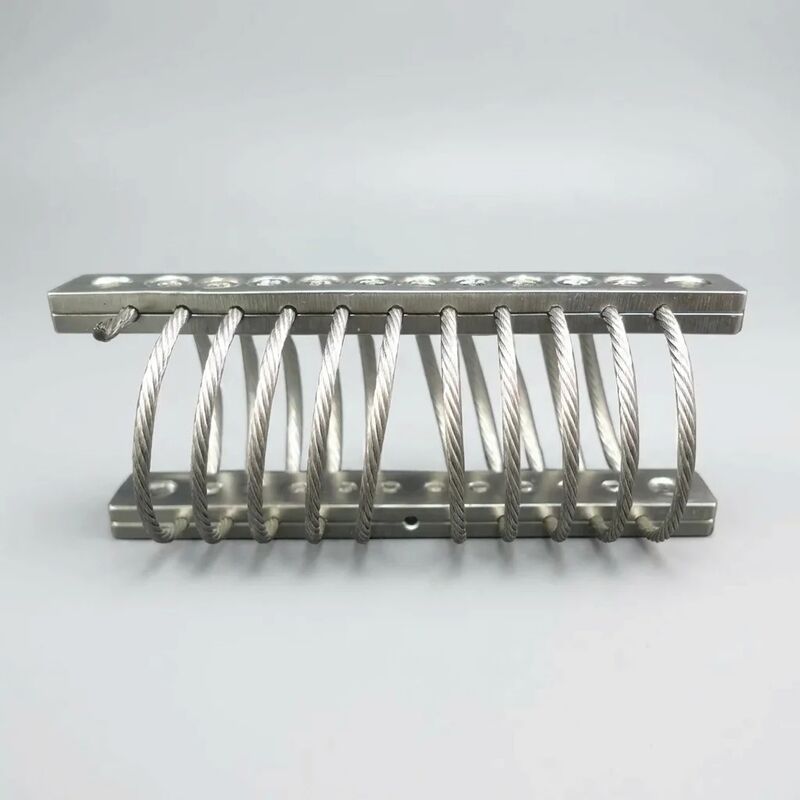

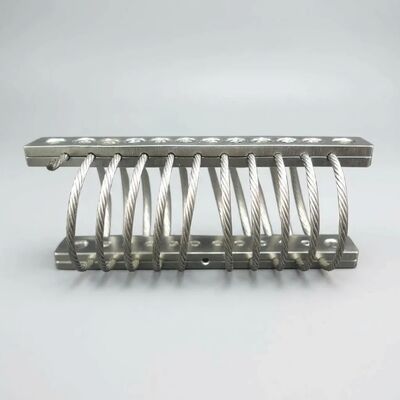

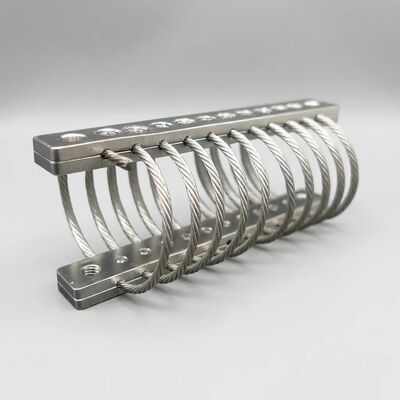

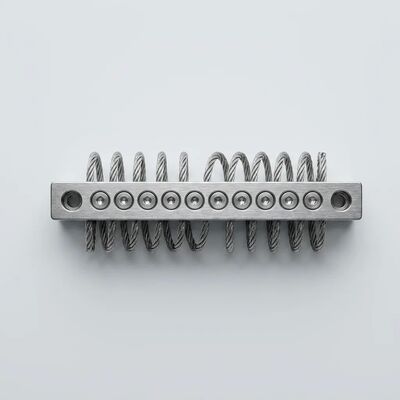

ILJGX-0160D-4.8Aè un isolatore di vibrazioni per funi metalliche progettato con precisione che utilizza una fune metallica in acciaio inossidabile 304 da 4,8 mm avvolta elicoidalmente come elemento di smorzamento. A differenza dei tradizionali supporti in gomma o degli isolatori a molla elicoidale, fornisceIsolamento dalle vibrazioni multidirezionali su tutti gli assi- il che significa che attenua l'energia simultaneamente in compressione, taglio e rollio senza richiedere isolatori separati per ciascun asse. Con una capacità di carico statico nominale di 160 kg per supporto, JGX-0160D-4.8A è adatto per apparecchiature industriali di media portata in cui gli urti multidirezionali e le vibrazioni continue minacciano l'affidabilità dei componenti.

Come funziona lo smorzamento delle funi metalliche

Il JGX-0160D-4.8A si basa su due meccanismi di smorzamento complementari che operano in parallelo:

• Smorzamento Coulomb (attrito):Mentre la fune metallica si flette sotto carico dinamico, i singoli trefoli all'interno della struttura metallica 7*19 sfregano l'uno contro l'altro, convertendo l'energia cinetica in calore trascurabile attraverso l'attrito a secco. Questo meccanismo dipende dall’ampiezza: deflessioni maggiori producono una maggiore dissipazione di energia.
• Smorzamento isteretico:La fune metallica in acciaio inossidabile subisce una deformazione elastica ciclica sotto vibrazione, creando un ciclo di isteresi sforzo-deformazione che assorbe energia durante ogni ciclo di carico. Ciò fornisce un'attenuazione coerente a banda larga dalla risonanza strutturale a bassa frequenza alle vibrazioni dei macchinari ad alta frequenza.

Insieme, questi meccanismi raggiungono arapporto di smorzamento di 0,15–0,25e consegnareefficienza di isolamento superiore al 95% a frequenze superiori a 25 Hzsotto carico nominale: prestazioni che rimangono stabili nell'intero intervallo operativo da -40°C a +120°C senza le variazioni di rigidità dipendenti dalla temperatura tipiche degli isolatori elastomerici.

Perché gli ingegneri scelgono JGX-0160D-4.8A

1. Isolamento autentico su tutti gli assi senza compromessi

La maggior parte degli isolatori convenzionali sono ottimizzati per un'unica direzione di carico. La geometria dell'elica della fune metallica JGX-0160D-4.8A risponde intrinsecamente all'eccitazione da qualsiasi angolazione: verticale, laterale o torsionale, con lo stesso meccanismo di smorzamento. Ciò lo rende particolarmente utile per apparecchiature montate su strutture non rigide, piattaforme mobili o luoghi in cui le fonti di vibrazione sono imprevedibili nella direzione.

2. Soppressione della risonanza superiore su un ampio spettro

La risonanza strutturale si verifica quando la frequenza di eccitazione si allinea con la frequenza naturale di un sistema, amplificando la vibrazione a livelli distruttivi. Il JGX-0160D-4.8A risolve questo problema attraverso il suocaratteristica di rigidezza non lineare: all'aumentare della deflessione, la geometria della fune metallica si irrigidisce progressivamente, spostando la frequenza naturale del sistema lontano dalle condizioni di risonanza. Con una gamma di frequenza naturale di circa8–12 Hz sotto carico nominale, questo isolatore disaccoppia efficacemente le apparecchiature dalle comuni fonti di eccitazione industriale (rotazione del motore, pulsazione della pompa, movimento alternativo del compressore) prima che si possa sviluppare la risonanza.

3. Funzionamento esente da manutenzione per tutta la durata dell'installazione

La struttura interamente in metallo elimina ogni punto di degrado che affligge gli isolatori tradizionali: nessuna gomma che si ossida e si rompe, nessuna perdita di fluido idraulico, nessuna molla elicoidale soggetta a fatica e cedimento, nessun giunto incollato che si delamina. Il JGX-0160D-4.8A richiedezero manutenzione programmata— nessuna lubrificazione, nessun riavvitamento, nessun ciclo di ispezione visiva oltre a quanto già previsto nel piano di manutenzione dell'attrezzatura. La prova di fatica è dimostrata10 milioni di cicli al carico nominalesenza alcun cambiamento misurabile nelle prestazioni di smorzamento.

4. Prestazioni prevedibili in caso di temperature estreme

Mentre gli isolatori in gomma si irrigidiscono nei climi freddi (perdendo l'efficacia dell'isolamento) e si ammorbidiscono con il calore (rischiando un cedimento eccessivo), la fune metallica in acciaio inossidabile JGX-0160D-4.8A presenta una variazione di rigidità trascurabile tra -40°C e +120°C. Questa stabilità termica elimina la necessità di regolazione stagionale e garantisce una protezione costante dalle vibrazioni nelle installazioni esterne, negli impianti non riscaldati e nelle applicazioni con apparecchiature ad alta temperatura.

Specifiche tecniche

Applicazioni industriali tipiche

• Unità HVAC e di trattamento aria:Isola le vibrazioni del ventilatore e del compressore dalle strutture dell'edificio, riducendo la trasmissione del rumore a bassa frequenza nelle strutture commerciali e industriali.
• Generatori industriali:Protegge i gruppi elettrogeni dalle vibrazioni autoindotte e dagli urti esterni, prolungando la durata dei cuscinetti dell'alternatore.
• Compressori alternativi:Risolve le frequenze di pulsazione caratteristiche dei compressori a pistone in cui gli isolatori ad asse singolo non riescono a catturare le modalità di oscillazione laterale.
• Attrezzatura per metrologia di precisione:Le CMM, i sistemi di ispezione ottica e le bilance da laboratorio traggono vantaggio dall'isolamento su tutti gli assi che mantiene la precisione della misurazione negli ambienti di fabbrica.
• Armadi di controllo e armadi elettrici:Protegge PLC, VFD e logica relè sensibili dalle vibrazioni dei macchinari ambientali che possono causare vibrazioni dei contatti e guasti prematuri.
• Gruppi pompe industriali:Isola i gruppi pompa sia a motore che a motore nelle applicazioni di trattamento dell'acqua, lavorazione chimica e trasferimento di olio.

Garanzia di qualità e test

Ogni isolatore JGX-0160D-4.8A è prodotto secondoISO9001:2015gestione della qualità certificata. I test di produzione includono:

• Verifica della deflessione del carico statico al 100% della capacità nominale
• Ispezione dell'uniformità della tensione della fune metallica su tutte e 6 le bobine
• Conformità dimensionale alle tolleranze di progetto
• Ispezione della finitura superficiale per la consistenza dell'elettrolucidatura
• Tracciabilità del lotto con certificazione completa del materiale disponibile su richiesta

Protocolli di test personalizzati, tra cui scansioni di frequenza specifiche, test con impulsi d'urto o esposizione ambientale estesa, possono essere adattati per i requisiti di qualificazione OEM.

Note di installazione

Il JGX-0160D-4.8A si monta tramite i fori della piastra di base in una configurazione da base a base o da base a attrezzatura. Per prestazioni ottimali:

• Assicurarsi che la superficie di montaggio sia piana e rigida per evitare distorsioni del precarico
• Distribuire i carichi in modo uniforme quando si utilizzano più isolatori sotto un'unica base dell'apparecchiatura
• Verificare che il peso totale supportato rientri tra il 40 e l'80% della capacità nominale combinata per la migliore efficienza di isolamento
• Lasciare uno spazio adeguato attorno alle spire della fune metallica per una deflessione illimitata sotto carico d'urto

Domande frequenti

D: Come si confronta il JGX-0160D-4.8A con i supporti in gomma?
I supporti in gomma si degradano in modo prevedibile nel tempo a causa dell'ossidazione, dell'esposizione all'ozono e dell'affaticamento ciclico, richiedendo in genere la sostituzione ogni 3-5 anni negli ambienti industriali. Il JGX-0160D-4.8A interamente in metallo non presenta meccanismi di degrado in condizioni di servizio normali e fornisce una rigidità più costante alle temperature estreme.

D: Questo isolatore può essere utilizzato all'aperto?
SÌ. Il materiale SS304 e la finitura elettrolucidata forniscono una forte resistenza alla pioggia, all'umidità e all'esposizione ai raggi UV. Per installazioni in atmosfere costiere o offshore ricche di sale, fare riferimento alla nostra guida alle applicazioni per ambienti difficili (vedere la pagina del prodotto JGX-0160D-4.8A Marino/Offshore).

D: Qual è la quantità minima dell'ordine?
Gli ordini standard partono da 10 pezzi. Per quantità di prototipi o qualificazioni, contattare il nostro team di vendita per accordi di campionamento.

D: È disponibile la calibrazione del carico personalizzata?
Sì, la lunghezza della fune metallica, il numero di bobine e la geometria di montaggio possono essere adattati a requisiti di carico specifici. Contattaci indicando il tuo intervallo di carico target e i vincoli di montaggio per una proposta di configurazione personalizzata.
