JGX-0160D-4.8A Isolatore di vibrazione per filo di filo

Quando gli isolanti standard non bastano

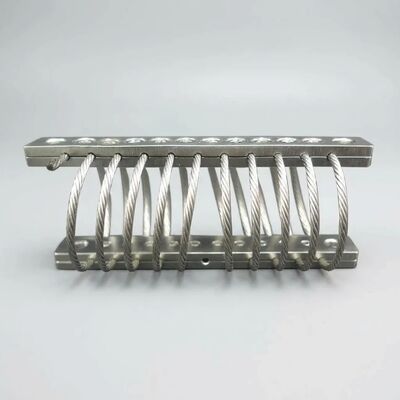

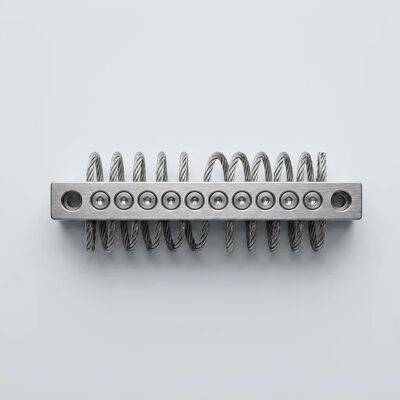

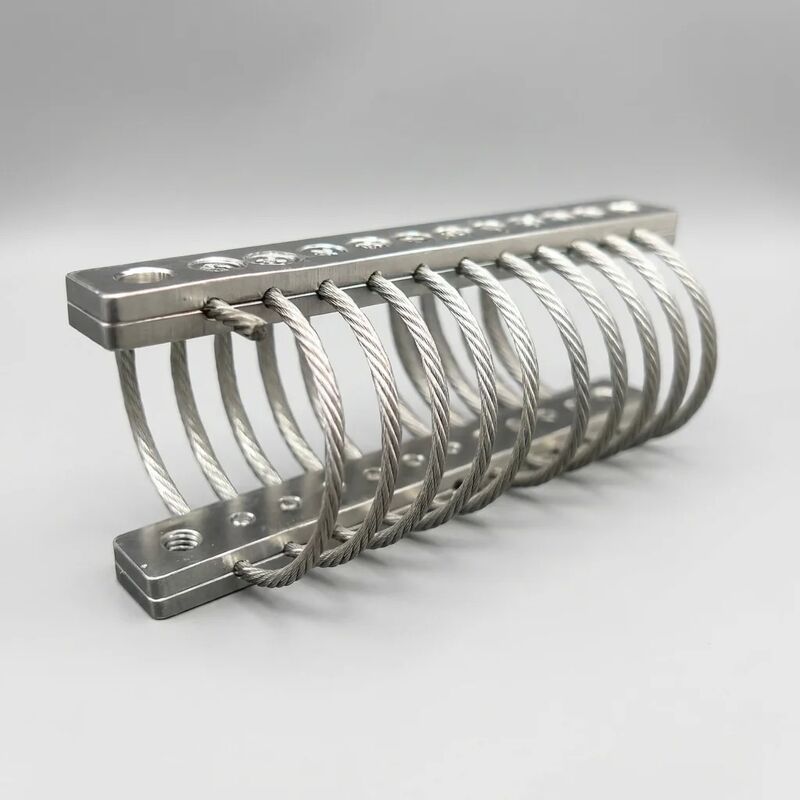

In ambienti in cui lo spray di sale corrode le superfici metalliche in pochi mesi, in cui le temperature ambientali oscillano di 80°C tra giorno e notte,e quando l'accessibilità dell'apparecchiatura rende impraticabile la manutenzione di routine. ilJGX-0160D-4.8AL'isolatore di vibrazione da corda di filo è appositamente progettato per queste condizioni, combinandoIsolamento dalle vibrazioni multi-direzionali su tutti gli assicon undurata prolungata senza manutenzioneche elimina i cicli di sostituzione pianificati inerenti alle alternative elastomeriche. Al suo centro: una elica a 6 bobine di filo di acciaio inossidabile 304 polito elettricamente da 4,8 mm, destinata a 160 kg di carico statico,funzionamento affidabile da -40°C a +120°C.

Resistenza ambientale: progettata per durare

Spruzzo di sale e atmosfera marina

Stainless steel 304 with electropolished surface treatment provides a passive chromium oxide layer that self-repairs when scratched — a critical advantage over painted or coated carbon steel mounts that begin corroding at the first coating breachIn una prova indipendente con spruzzo di sale secondo ASTM B117, il filo di filo SS304 polito elettricamente supera1,000 oredi esposizione senza buche o degradazione strutturale, rendendo il JGX-0160D-4.8A adatto a:

• Ponte di attrezzature per piattaforme offshore (pompe, generatori, compressori)
• Impianti industriali costieri situati entro 5 km dalla costa
• Spazi per macchine delle navi commerciali (montaggi motori, apparecchiature ausiliarie)
• Infrastrutture portuali e portuali (convogliatori, motori di gru)

Temperature estreme senza variazioni di prestazioni

L'assenza di elementi elastomerici significa che il JGX-0160D-4.8A non subisce il rigidamento a transizione vetrosa che rende inefficaci gli isolanti in gomma sotto -20 °C.né l'ammollimento termico che provoca una flessione superiore a 70°CE '...la variazione di rigidità nell'intero intervallo da -40°C a +120°C è inferiore al 5%Questa stabilità è essenziale per le apparecchiature installate in impianti artici non riscaldati, in impianti all'aperto del Medio Oriente, in impianti di riscaldamento per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, in impianti per il trasporto aereo, ino nei compartimenti motore in cui le temperature ambientali superano abitualmente i 90°C.

Umidità, lavaggio e esposizione chimica

Oltre agli ambienti marini, la costruzione SS304 elettrolitrizzata resiste all'elevata umidità continua degli impianti tropicali,i prodotti chimici di pulizia aggressivi utilizzati nei cicli di lavaggio della trasformazione alimentareA differenza delle superfici verniciate che intrappolano l'umidità nelle micro crepe, le superfici verniciate non hanno un'atmosfera molto acida.la finitura elettropulizzata elimina la porosità superficiale e riduce la superficie effettiva disponibile per l'adesione dei contaminanti di oltre l'80% rispetto all'acciaio inossidabile lavorato.

Perché il JGX-0160D-4.8A eccelle nelle installazioni remote e inaccessibili

Manutenzione programmata zero Verificata dalla progettazione

Per le apparecchiature installate su piattaforme offshore, stazioni di pompaggio remote o strutture elevate in cui una visita di manutenzione prevede l'accesso alla gru, i permessi di sicurezza e i tempi di fermo di produzione,il valore economico di un isolatore senza manutenzione non può essere sopravvalutato. Il JGX-0160D-4.8A hanessun componente consumabile: nessun elemento di gomma da sostituire, nessun fluido da riempire, nessuna molla da ripiegare e nessuna giunzione adesiva da controllare per la separazione.10 milioni di cicli di caricoLa maggior parte delle apparecchiature industriali è dotata di un componente che resta entro il 5% del valore di riferimento in stato di fabbricazione.

Protezione su tutti gli assi per ambienti dinamici multidirezionali

Piattaforme offshore, navi commerciali,e le apparecchiature mobili sperimentano vibrazioni che sono intrinsecamente multidirezionali onde indotte da lancio e rotolamento si combinano con eccitazione verticale e torsionale indotta da macchinari per creare complessiLa geometria del filo JGX-0160D-4.8A fornisce unIsolamento multi-direzionale su tutti gli assiin un unico supporto compatto, che assorbe energia contemporaneamente nelle modalità di compressione, taglio e rotolamento.Questo elimina la complessità ingegneristica di specificare e orientare più isolatori a asse singolo per ogni grado di libertà.

Prestazioni costanti a carico variabile

Gli ambienti di vibrazione sono raramente statici. Una pompa che opera senza intoppi al flusso di progettazione può cavitare in condizioni di basso flusso;un compressore che è bilanciato a pieno carico può generare armoniche diverse durante l'avvioLa combinazione dell'ammortizzazione di Coulomb dipendente dall'ampiezza e dell'ammortizzazione isterica indipendente dalla frequenza del JGX-0160D-4.8A fornisceisolamento a banda larga che si adatta alle mutevoli condizionisenza richiedere regolazione manuale ̇ un vantaggio significativo per le apparecchiature che funzionano in una gamma di velocità, carichi o condizioni di processo.

Specifiche tecniche

Guida all'applicazione per settore

Petrolio e gas offshore

Su piattaforme di produzione offshore e navi FPSO, il tempo di funzionamento delle apparecchiature ha un impatto diretto sui ricavi.e asciugatrici per aria strumentale in cui l'atmosfera salina e il funzionamento 24 ore su 24 richiedono soluzioni di isolamento che non si degradano tra gli spegnimenti programmati.La progettazione senza manutenzione è particolarmente apprezzata per le apparecchiature situate su ponti inferiori o in spazi ristretti in cui l'accesso per la sostituzione dell'isolatore richiederebbe una preparazione e un tempo di fermo considerevoli..

Marina commerciale

Per navi da carico, traghetti passeggeri, rimorchiatori e imbarcazioni di servizio, il JGX-0160D-4.8A fornisce isolamento da vibrazioni per le apparecchiature ausiliarie del motore principale, le unità di raffreddamento HVAC, le pompe antincendio di emergenza,connessione elettronica a ponte. La caratteristica di isolamento su tutti gli assi si riferisce all'ambiente di movimento combinato roll-pitch-heave unico per le apparecchiature montate su navi,mentre la costruzione SS304 elettrolizzata resiste all'umidità persistente e all'esposizione occasionale all'acqua salata delle installazioni della sala macchine e del ponte.

Infrastrutture costiere

Gli impianti di desalinizzazione, i terminali di GNL, le centrali elettriche delle gru portuali e gli impianti di trattamento delle acque reflue costiere operano in atmosfere in cui i tassi di deposizione di cloruro possono superare i 50 mg/m2 al giorno.Il JGX-0160D-4La superficie elettropulizzata di.8A riduce al minimo l'adesione del cloruro ed elimina i siti di iniziazione di micro-pitting che accelerano la corrosione su supporti in acciaio inossidabile standard o in acciaio al carbonio rivestito.

Trasformazione degli alimenti e delle bevande

La finitura elettrolitrizzata non solo resiste alla corrosione, ma fornisce una superficie igienica libera da micro crepe dove i batteri potrebbero ospitare, rendendo il JGX-0160D-4.8A adatto a pompe, trasportatori,e attrezzature di miscelazione in impianti soggetti a frequente lavaggio ad alta pressione con prodotti chimici per la puliziaL'assenza di elementi di gomma elimina anche le preoccupazioni relative alle particelle di elastomero che contaminano le aree di produzione.

Strutture remote e non sorvegliate

Le stazioni di pompaggio, i rifugi delle attrezzature di telecomunicazione e le stazioni di monitoraggio in luoghi remoti hanno una sfida comune:il costo di una visita di manutenzione è spesso superiore al costo del componente in manutenzioneLa vita di servizio senza manutenzione verificata del JGX-0160D-4.8A lo rende la specifica predefinita per l'isolamento dalle vibrazioni in impianti in cui il tecnico qualificato più vicino è a ore o giorni di distanza.

Confronto del costo totale di proprietà

Per valutare le soluzioni di isolamento dalle vibrazioni, il costo di approvvigionamento è solo il punto di partenza.

• di larghezza superiore a 50 mm:Costo iniziale: basso. Intervallo di sostituzione previsto: 3 ∼5 anni a causa di set di ossidazione e compressione. Oltre 10 anni: 2 ∼3 cicli di sostituzione più manodopera e tempo di fermo. Costo totale:in genere 3 ¢5 * il costo di montaggio iniziale.
• di una lunghezza superiore o uguale a:Costo iniziale: moderato. Sostituzione del pad ogni 3 ̊5 anni, più ispezione periodica della molla e possibile ritensione. Richiede snubber laterali per applicazioni multidirezionali, aggiungendo complessità.
• JGX-0160D-4.8A Isolatore a filo:Nessun ciclo di sostituzione, nessuna ispezione oltre la manutenzione delle attrezzature standard, nessun snubber o restrizione ausiliaria.

Guida alla selezione e all'installazione

Per specificare il numero corretto di isolatori JGX-0160D-4.8A per la vostra applicazione:

1. Calcolare il peso totale sostenutocomprese le attrezzature, il telaio di montaggio e gli eventuali carichi di condotte/tubi.
2. Dividere per 160 kg(carico statico nominale per isolatore) per determinare il numero minimo di supporti.
3. Applicare un fattore di servizio pari a 1,5 ̊2.0per le apparecchiature dinamiche (pompe, compressori, motori) o 1,2 ∼ 1,5 per le apparecchiature statiche (armadi di controllo, trasformatori).
4. Raccoglieteci.a un numero pari e distribuiti simmetricamente sotto la base dell'apparecchiatura.

Per ottenere prestazioni di isolamento ottimali, assicurarsi che la superficie di montaggio sia piatta, rigida e pulita.Evitare un'eccessiva torsione ∙ l'isolatore deve essere saldamente fissato senza comprimere l'elemento del filo in riposo.

Contatta il nostro team di ingegneria applicativa per assistenza nella selezione specifica del progetto, richieste di configurazione personalizzate o prezzi RFQ di grandi volumi.
