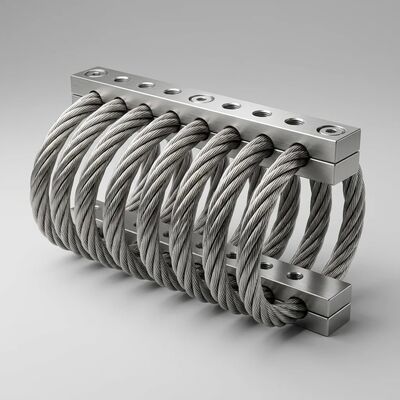

JGX-2228D-1250B Isolatore di fune metallica con controllo delle vibrazioni a prova di guasto per la gestione di precisione della deflessione

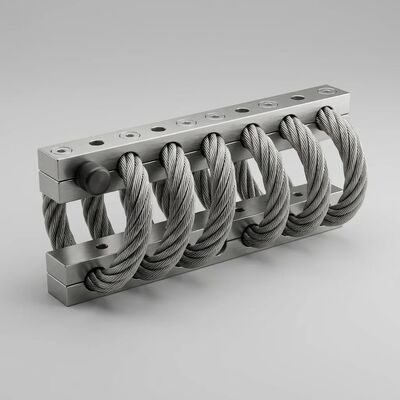

JGX-2228D-1250B Isolatore di filo di controllo delle vibrazioni a prova di guasto

In ingegneria delle vibrazioni, c'è un compromesso persistente tra prestazioni di ammortizzazione e prevedibilità.coefficienti di ammortizzazione regolabili ma introdurre sigilli fluidi che perdono, viscosità che cambia con la temperatura, e cavitazione che crea discontinuità di forza non lineare.I supporti elastomerici sono semplici e economici, ma presentano rigidità e smorzamento che si allontanano con il tempoIl JGX-2228D-1250B risolve questo compromesso ancorando il suo sistema di isolamento a un sistema di controllo di tensione.controllo delle vibrazioni a prova di guastoin un meccanismo fisico che è allo stesso tempo ad alte prestazioni e intrinsecamente stabile: attrito di Coulomb tra fili d'acciaio.

Il meccanismo di ammortizzazione: 133 interfacce di attrito in parallelo

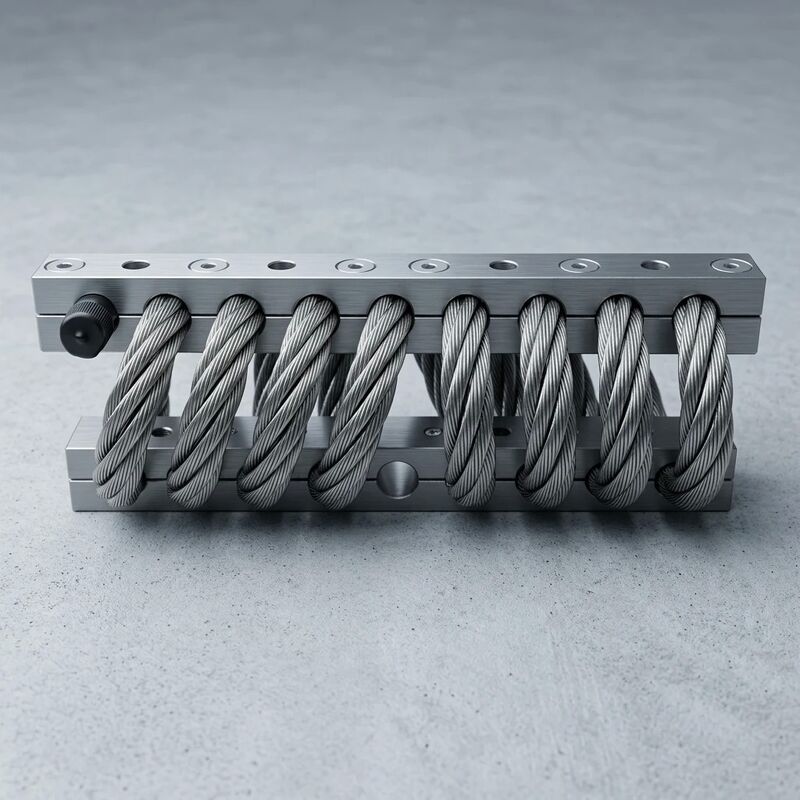

Il cavo di 8,0 mm del JGX-2228D-1250B è costruito come un filo 7*19 con sette fasci, ciascuno contenente diciannove singoli fili in acciaio AISI 316L,per un totale di 133 filamenti all'interno di una singola sezione trasversale di cordaQuando l'elica si deforma sotto vibrazione esterna, i fili adiacenti all'interno di ogni fascio di fili scivolano l'uno contro l'altro alla scala microscopica.Questo scivolamento tra i fili converte l'energia cinetica (vibrazione) in calore attraverso l'attrito a secco di Coulomb.

Caratteristiche principali di questo meccanismo di ammortizzazione:

• Ridondanza distribuita: La forza di ammortizzazione è generata attraverso 133 interfacce di contatto parallele, nessuna singola interfaccia contribuisce più dello 0,75% circa della capacità di ammortizzazione totale.Il fallimento di un singolo filo ̇ una quasi impossibilità statistica entro il limite di stanchezza ̇ riduce l'ammortizzazione totale di meno dell'1%, preservando lacontrollo delle vibrazioni a prova di guastofunzione.
• Insensibilità alla temperatura: il coefficiente di attrito dell'acciaio inossidabile 316L varia di meno del 10% nell'intervallo di funzionamento da -40°C a +180°C.la viscosità del fluido di smorzamento in silicone può variare di un fattore di 20 lungo lo stesso intervallo, rendendo un ammortizzatore di fluido sovraammortizzato a partire a freddo e sottoammortizzato a temperatura di funzionamento.
• Dipendenza dall'ampiezza (benefica): a basse amplitudini di vibrazione (tipico del normale funzionamento delle macchine rotanti),lo scivolamento tra i fili è minimo e l'isolatore si comporta come una molla prevalentemente elastica con bassa dissipazione energetica – mantenendo un'elevata efficienza di isolamento per trasmissibilitàCon l'aumentare dell'ampiezza (eventi di shock, transienti di avvio), lo slittamento si attiva progressivamente, aumentando il rapporto di ammortizzazione efficace da circa 0,15 a 0,25 per assorbire l'energia più grande.
• Degradazione zero con l'età: a differenza dei polimeri viscoelastici, dove la rete molecolare a catena lunga si degrada attraverso l'ossidazione, la scissione della catena e i cambiamenti di densità del legame incrociato,la struttura cristallina metallica dell'acciaio 316L non si evolve nel tempo a temperature inferiori alla soglia di ricristallizzazione (> 500°C)La prestazione di ammortizzazione all'anno 15 è, a tutti gli effetti pratici, identica alla prestazione di ammortizzazione al giorno 1.

Deflezione di precisione: ±3% unità per unità, 100% testato

Controllo di precisione della deflessioneè la disciplina ingegneristica che garantisce che quando viene applicato un carico statico specifico, lo spostamento risultante sia prevedibile, non solo dalle equazioni di progettazione,ma dall'unità effettivamente fabbricata nella mano dell'utenteIl JGX-2228D-1250B raggiunge una variazione di deflessione statica unit-to-unit del ±3%, verificata su ogni singola unità prima della serializzazione.

Perché questa tolleranza è importante nei sistemi di montaggio a più punti:

Considerate un compressore di 2.400 kg sostenuto da quattro supporti JGX-2228D-1250B, ciascuno con un carico statico di 600 kg. A questo carico la deflessione statica nominale è di circa 12 mm.il peggiore caso di deflessione diffuso sui quattro supporti è 11.64 mm a 12.36 mm·una differenza di altezza massima da un supporto all'altro di 0,72 mm. Su una spaziatura tipica di 800 mm, ciò produce una inclinazione angolare di circa 0,05°,che è entro la tolleranza di allineamento di quasi tutti gli accoppiamenti standard flessibili (tipicamente 0L'accoppiamento non è il fattore limitante; i supporti sono sufficientemente precisi per mantenere l'allineamento dell'accoppiamento senza luccicare.

I processi di fabbricazione che garantiscono questa consistenza:

• di larghezza inferiore o uguale a 50 mm: il controllo della tensione a circuito chiuso durante la formazione di eliche mantiene una geometria della bobina coerente entro ± 0,3 mm di variazione di passo.
• Fabbricazione meccanica di blocchi di pinze di precisione: Le sacche di cattura della corda nei blocchi di pinza 6061-T6 sono lavorate CNC con tolleranza dimensionale di ± 0,02 mm, garantendo una pressione di presa circonferenziale uniforme sulla corda alle due estremità.
• Verifica del 100% della curva di deformazione del carico: Ogni unità serializzata è montata su un banco di prova servoidraulico calibrato e sottoposta a una rampa di carico da zero a 1.300 kg mentre la deflessione è misurata da un sensore di spostamento laser con 0.Risoluzione di 01 mmLa curva risultante viene confrontata digitalmente con il punto di riferimento principale; le unità che superano la banda di deflessione del ± 3% vengono automaticamente respinte e messe in quarantena per l'indagine delle cause profonde.
• Controllo dei processi statistici: i dati di deflessione a livello di lotto sono tracciati in grafici di controllo; gli spostamenti della deflessione media o gli aumenti della varianza innescano aggiustamenti di processo pre-out-of-spec prima della produzione di unità non conformi.

Rigidità a tre zone: morbida a crociera, rigida all'impatto

La velocità di molla statica della JGX-2228D-1250B non è un singolo numero; è una curva con tre zone distinte determinate dallo stato fisico della elica della corda di filo sotto carico progressivo:

Questa curva progressiva è la caratteristica dinamica più preziosa dell'isolatore.la bassa rigidità dinamica fornisce un'elevata efficienza di isolamento; oltre l'85% dell'energia di vibrazione è bloccata a frequenze superiori a 1.4* la frequenza naturale. Quando un evento di scossa o una momentanea di avvio transitorio spingono il supporto nella zona III,l'aumento improvviso della rigidità limita lo spostamento a 22 mm al massimo senza contatto metallo-metalloNon ci sono snubber esterni da regolare, non ci sono spazi liberi da impostare e non ci sono molle supplementari da regolare.Il singolo elemento elicoidale gestisce l'intero range dinamico.

Dati di prestazione dinamica

Specifiche tecniche

Applicazioni critiche per la precisione

• Centri di lavorazione CNC e macchine di rettifica: La precisione geometrica della macchina utensile dipende dal mantenimento del livello della fondazione entro i secondi di arco.La tolleranza di deflessione del ± 3% del supporto assicura che il letto della macchina non si incline progressivamente mentre i supporti si appoggiano, preservando la precisione di posizionamento volumetrico verificata durante le prove di accettazione in fabbrica.
• Macchine per la misurazione delle coordinate (CMM): le apparecchiature di laboratorio di metrologia con incertezza di misura inferiore al micron non possono tollerare la deriva di montaggio tra gli intervalli di taratura.La caratteristica di scorrevolezza zero del JGX-2228D-1250B interamente in metallo elimina la lenta progressione dell'abbassamento (μm/mese) tipica dei supporti elastomerici sotto carico statico continuo, preservando la taratura spaziale del CMM senza ricostituzione.
• Macchine di bilanciamento di precisione: per il bilanciamento dinamico dei rotori delle turbine, degli alberi motrici e dei fusi ad alta velocità, la macchina di bilanciamento deve essere isolata dalle vibrazioni del pavimento, pur rimanendo rigidamente posizionata.La curva di rigidità progressiva fornisce isolamento durante la fase di misurazione dell'equilibrio (input a bassa ampiezza) resistendo allo spostamento delle forze di squilibrio del rotore durante lo spin-up.
• Litografia a semiconduttori e strumenti di ispezione: I stepper a wafer e i sistemi di ispezione del fascio elettronico nelle fabbriche di semiconduttori funzionano con tolleranze di posizionamento misurate in nanometri.La costruzione interamente in metallo elimina la fuoriuscita di plastificanti e composti organici volatili (COV) dai supporti elastomerici che possono condensarsi sulle superfici ottiche, mentre la tolleranza di deformazione di precisione mantiene l'allineamento dell'utensile con il sottopiano isolato dalle vibrazioni della struttura.
• Interferometro laser e tavole di ottica: esperimenti ottici di livello di ricerca con campagne di misurazione di più giorni richiedono supporti che non derivano durante l'esperimento.L'architettura a scorrimento zero elimina il lento cambiamento di altezza che progressivamente disallineerebbe i percorsi del fascio nel corso di ore o giorni.
• Macchine per l'imballaggio e la stampa ad alta velocità: Le macchine per la stampa flexografica e le macchine per la cartonatura ad alto ciclo generano scosse ripetitive a 200-600 cicli al minuto.L'indice di stanchezza di 2 milioni di cicli a carico nominale garantisce intervalli di servizio misurati in anni, non mesi, in ambienti di produzione in 3 turni continui.

Il rapporto di rigidità dinamica/statica: perché 1.1 – 1.3 è importante

La maggior parte degli isolanti elastomerici ha un rapporto di rigidità dinamica/statica di 1,5 ̊2.5, il che significa che il supporto è più rigido del 50-150% sotto vibrazione che sotto carico statico.Questo complica la progettazione del sistema di isolamento perché la frequenza naturale durante il funzionamento (che determina l'efficacia dell'isolamento) è superiore a quanto previsto dal semplice calcolo staticoIl rapporto del JGX-2228D-1250B di 1,1 ‰ 1,3 è tra i più bassi raggiungibili senza controllo attivo,perché l'attrito di Coulomb tra le superfici metalliche mostra una sensibilità molto minore rispetto alla deformazione viscoelastica dei polimeri di gommaQuando un ingegnere calcola la frequenza naturale dalla curva di carico-deflezione statica,la frequenza naturale di funzionamento sarà entro un limite di circa il 5­15% del valore previsto, un punto di partenza preciso piuttosto che una stima approssimativa.

Pacchetto di documentazione di fabbrica

Ogni JGX-2228D-1250B è fornito con la sua curva di prova di deformazione del carico individuale (digitale o stampata, a seconda delle preferenze del cliente), il certificato di calore 316L secondo la norma EN 10204 3.1Tutti i documenti sono codificati con il numero di serie inciso con laser sul corpo della pinza.Questo set di documentazione supporta gli audit di conformità normativa, ispezione dei clienti in entrata e programmi di qualificazione delle attrezzature in settori quali la generazione di energia, il petrolio e il gas e i processi di approvazione della società di classificazione marina.
