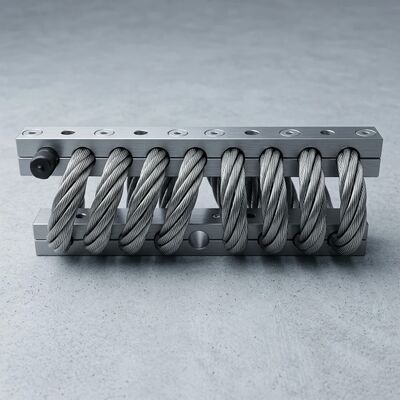

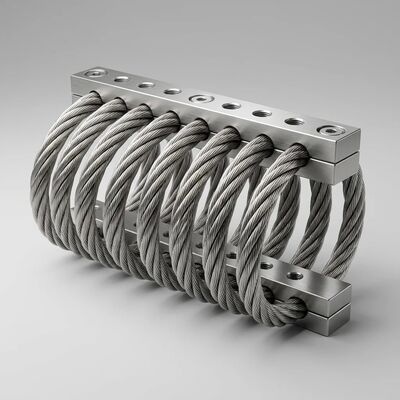

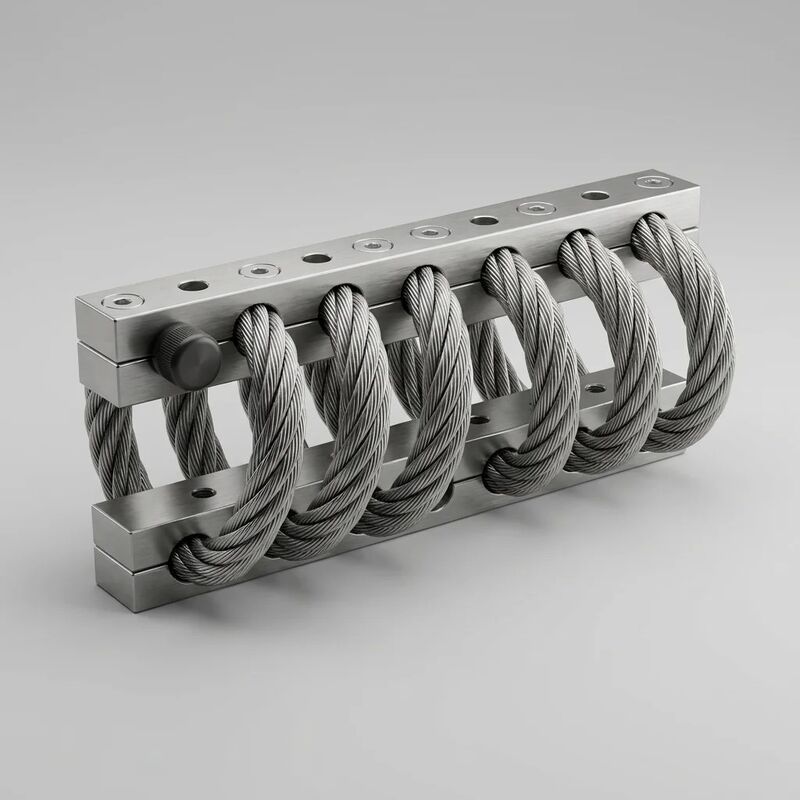

JGX-2228D-1250B Isolatore di vibrazioni a fune metallica di sicurezza per applicazioni plug-and-play con ampio intervallo di carico

JGX-2228D-1250B Isolatore di vibrazione a prova di guasto

Il tempo di inattività delle attrezzature industriali ha due cause fondamentali che i prodotti di isolamento dalle vibrazioni possono prevenire o causare.e scioglie i fasciatori.La seconda è più sottile: il supporto a vibrazione stesso diventa il punto di guasto quando gli elastomeri si strappano, i bulloni perdono precarico quando la gomma si insinua,o un supporto progettato per una classe di peso è installato sotto una macchina di una classe diversaIl JGX-2228D-1250B è progettato per eliminare simultaneamente entrambe le modalità di guasto grazie ad un'architettura strutturale a prova di guasto che non può strapparsi, non può strisciare e copre un:1 gamma di carico con un singolo numero di parte.

Percorso di carico a prova di guasto: perché non può staccarsi

Ogni supporto elastomerico convenzionale ha una vulnerabilità nascosta: l'elemento di gomma è simultaneamente la molla, l'ammortizzatore,e l'unico collegamento strutturale tra attrezzature e fondazioneLa mancanza di legame all'interfaccia gomma-metallo, causata da cicli termici, attacchi di ozono o sovraccarico di trazione, riduce l'unico percorso di carico.

Il JGX-2228D-1250B elimina questa architettura a singolo punto di guasto attraverso il suoprogettazione strutturale a prova di guasto. Il percorso di carico è: bullone di montaggio → blocco di pinza in alluminio 6061-T6 (superiore) → spirale di corda in filo 316L a 10 bobine → blocco di pinza in alluminio 6061-T6 (inferiore) → bullone di montaggio → fondazione.Ogni elemento di questa catena è metallico., meccanicamente interconnesse, e incapaci di sbloccare perché non ci sono legami.La corda è catturata dalla forza di fissaggio circonferenziale su tutto il suo diametro alle due estremità. Non può tirarsi fuori dalle pinze sotto alcun carico di trazione che la corda stessa possa sopportare..

All'interno della stessa elica, la ridondanza è distribuita su 133 singoli fili d'acciaio (7 fili * 19 fili per filo).Una frattura in un singolo filo – un evento estremamente improbabile data la resistenza alla fatica del materiale 316L – riduce la superficie della sezione trasversale della corda di 0.75%. I restanti 132 fili continuano a trasportare il carico statico e fornire ammortizzazione di attrito di Coulomb attraverso le loro interfacce di contatto intatte tra i fili.Questo non è un fattore di sicurezza progettato aggiunto a un'architettura fondamentalmente vulnerabile; è una proprietà intrinseca del filo di filo stratificato: condivisione del carico su ogni filamento costituente, senza meccanismo per la propagazione di un singolo fallimento del filamento.

La conseguenza pratica: gli operatori possono specificare il JGX-2228D-1250B per le apparecchiature in cui un guasto al montaggio potrebbe causare un incidente di sicurezza o un'inaccettabile interruzione della produzione;senza aggiungere frenanti secondariL'isolatore è il suo backup.

Installazione in 15 minuti: Plug-and-play per progettazione

L'installazione del supporto a vibrazione è stata storicamente un compito di precisione che richiedeva indicatori di quadrante di allineamento, materiale di shim e un giudizio esperto del mulino.Il JGX-2228D-1250B ridefinisce l'installazione come"plug-and-play"il funzionamento del blocco per quattro motivi:

1. Fori di apertura di grandi dimensioni: I fori di Ø12,5 mm su un bullone standard M12 forniscono ±2 mm di tolleranza posizionale laterale.Lascia cadere i bulloni, e il vuoto assorbe l'errore di posizionamento.
2. Non è richiesta alcuna precompressione: a differenza degli isolatori di molla che devono essere precaricati ad una certa altezza installata (che richiedono la misurazione della compressione della molla sotto carico statico),la curva di rigidità progressiva del JGX-2228D-1250B significa che il montaggio si livella sotto il peso dell'apparecchio;Se un angolo si posiziona 1,5 mm più basso di un altro a causa di una fondazione irregolare, il differenziale di rigidità è abbastanza piccolo da mantenere la ripartizione del carico tra i supporti entro limiti accettabili.
3. Fabbricazione in cui il valore di tutti i materiali utilizzati non supera il 20% del prezzo franco fabbrica del prodotto: Entrambi i blocchi di pinza hanno superfici di montaggio finite a 0,05 mm di piattezza.L'esecuzione di un bullone attraverso il foro e la sua coppia a 80 N · m produce un precarico uniforme su tutta la faccia della pinza senza lampeggiare, perché non vi è alcuna lacuna da chiudere e nessun strato conforme da comprimere in modo non uniforme.
4. Solo attrezzature standard: M12 presa esessuale o bulloni a testa esessuale, chiave inglese a coppia calibrata e lamine piatte.Un tecnico di manutenzione con una formazione di base in utensili manuali può sostituire una serie completa di supporti durante una finestra di turno programmata.

Il risparmio di tempo è misurabile: per sostituire quattro supporti elastomerici su uno slider del compressore è di solito necessario:posizionamento e scintillamento di nuovi supporti a livello (45 min), avvolgimento e coppia (10 min), verifica dell'allineamento (15 min) ≈ complessivamente circa 95 minuti.bullone e coppia (15 min)In un ambiente di produzione in cui il tempo di fermo costa $2.000-5.000 all'ora,la differenza di 60 minuti per scivolo paga i supporti del primo ciclo di sostituzione.

Una montagna, portata di carico 12 a 1

Il JGX-2228D-1250Bgamma di capacità di carico ampiaLa velocità di carico di 100 kg a 1200 kg non è raggiunta offrendo più opzioni di velocità di molla.le bobine subiscono principalmente una flessione elastica e una bassa rigidità, circa 45 ‰ 90 N/mm. Con l'aumentare del carico verso la gamma media (300 ‰ 800 kg), la compattazione dei filamenti all'interno di ciascuna bobina aggiunge una seconda componente di rigidità,aumentando la velocità effettiva a circa 90 ‰ 270 N/mmOltre 800 kg, la rigidità geometrica della elica completamente compattata domina, producendo il regime di rigidità più elevato fino a 545 N/mm.con una capacità di forza naturale pari al peso applicato senza alcun meccanismo di regolazione.

Per un responsabile della manutenzione che supervisiona 30 macchine rotanti che vanno da una pompa centrifughe da 250 kg a un compressore a vite da 2 800 kg (4 supporti * 700 kg ciascuno),il JGX-2228D-1250B copre l'intera flotta con un numero di parte- una linea di approvvigionamento, una serie di specifiche di coppia, una procedura di installazione, la semplificazione dell'inventario, la formazione,La gestione delle parti di ricambio offre risparmi operativi che aumentano annualmente indipendentemente dalle prestazioni di isolamento dalle vibrazioni..

Specifiche tecniche

Domeni di applicazione

• Stazioni di compressione industriali: Compressori reciproci e a vite (peso totale di 200000 kg) in impianti petrolchimici, impianti di trasformazione del gas e sistemi di refrigerazione.La progettazione a 10 bobine gestisce la firma di pulsazione a bassa frequenza delle macchine reciprocanti senza amplificazione agli armonici di velocità di funzionamento 1* e 2*.
• Set di generatori diesel e gas: gruppi elettrogeni in standby e a potenza massima da 50 kVA a 600 kVA,quando l'ampia gamma di carico elimina la necessità di stoccare SKU di montaggio separati per diverse dimensioni di telaio del generatore all'interno di una flotta di noleggio o di servizioIl design del bullone fornisce un legame positivo per la ritenuta sismica senza hardware aggiuntivo.
• Scalature di pompe industriali: gruppi di pompe centrifughe, a cavità progressiva e a diaframma a più stadi per il trattamento dell'acqua, la disidratazione mineraria e le applicazioni di trasferimento chimico.La curva di rigidità progressiva accoglie le forze di reazione della spinta idraulica che spostano il carico statico effettivo durante i transienti di avvio e arresto della pompa.
• Apparecchiature della sala macchine navali: Montaggi flessibili per motori di propulsione, supporti per cambio e fondazioni per generatori ausiliari su barche da lavoro, rimorchiatori e navi da trasporto di equipaggio.La costruzione dell'intero 316L con pinze anodizzate rigide resiste alle buche di spruzzo di sale e alla corrosione galvanica nelle atmosfere della sala motori senza rivestimenti protettivi che richiedono ispezione e rinnovo.
• Montaggi di taxi pesanti fuori strada: Isolamento della cabina dell'operatore su escavatori da costruzione, caricatori a ruote, bulldozer e raccoglitori agricoli in cui i limiti di esposizione alle vibrazioni di tutto il corpo sono regolati dalle norme sanitarie professionali.Il percorso di carico a prova di guasto garantisce la conservazione della cabina in caso di ribaltamento.
• Fondamenti per ventilatori e soffiatori industriali: grandi ventilatori centrifugali e assiali (500­3.000 kg) nei forni a cemento, nei sistemi di depolverazione delle acciaierie e nelle centrali elettriche.La rigidità progressiva gestisce il carico di impulso da eventi di sovratensione senza danni di montaggio.

Economia della semplificazione delle scorte

Un impianto industriale di medie dimensioni con 50 macchine rotanti distribuite in 8 classi di peso dispone in genere di 4 ̊7 diversi numeri di parti di montaggio a vibrazione.un elemento della linea di approvvigionamento con quantitativi minimi di ordini e tempi di consegna- un posto di scaffalatura nel magazzino; un requisito di formazione per il personale di manutenzione per sapere quale supporto si adatta a quale macchina;e il rischio di un'installazione non corretta quando un supporto dal cestino sbagliato viene usato involontariamente.

Consolidando il JGX-2228D-1250B nella gamma di 100-1200 kg per montaggio si riduce l'inventario di montaggio a uno o due SKU.e il rischio di applicazione errata sono immediati. The indirect savings—from avoiding the production outage caused by discovering the wrong mount was installed during a night-shift repair—are harder to quantify but are the reason reliability engineers standardize on single-source solutions.

Tracciabilità e qualità

Ogni JGX-2228D-1250B è serializzato con il laser sul corpo della pinza in alluminio.Curva di prova di deformazione del carico al 100%, e il registro delle ispezioni dimensionali è archiviato in formato digitale e consultabile per numero di serie per tutta la vita utile del prodotto.Fabbricazione certificata 2015 con tracciabilità completa del lotto di materiale dalla materia prima ricevuta fino all'imballaggio finale.
