Isolatore di vibrazioni a fune metallica multiasse JGX-1598D-657B per la protezione certificata delle apparecchiature in ambienti difficili

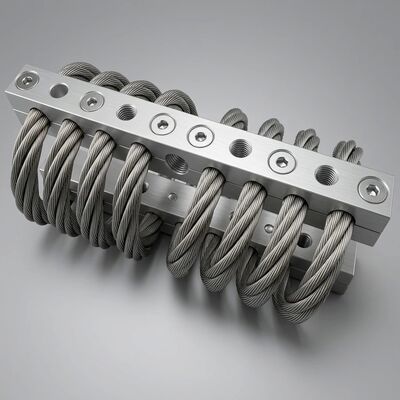

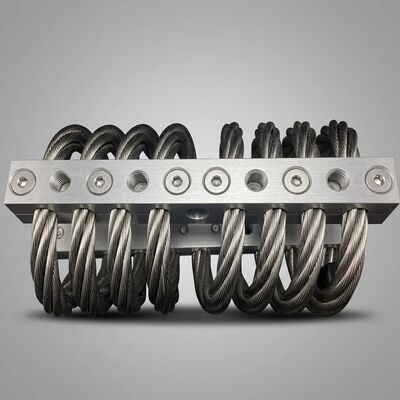

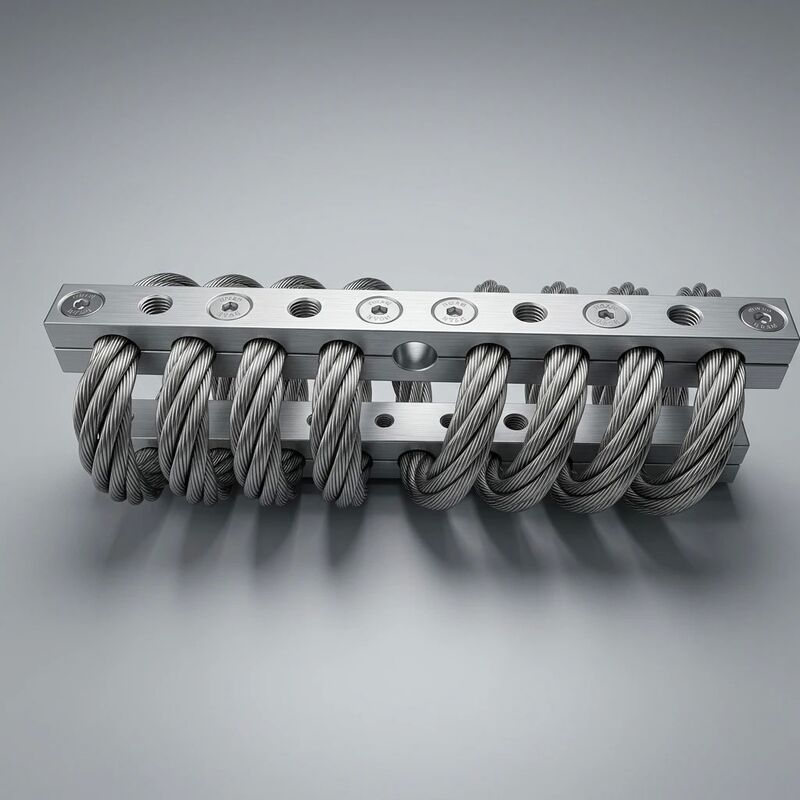

Isolatore di vibrazioni per funi metalliche multiasse JGX-1598D-657B

La maggior parte dei prodotti per l'isolamento dalle vibrazioni sono progettati e classificati per un'unica direzione di carico primaria. Il mondo reale non funziona in questo modo. Lo slittamento di un generatore su una piattaforma offshore vede il rollio dovuto al movimento delle onde; il motore di un frantoio in una miniera nel deserto subisce simultaneamente uno shock verticale dovuto all'impatto del minerale e un calcio laterale dovuto alla reazione della coppia di trasmissione della cinghia; un ventilconvettore installato nel soppalco di un impianto chimico è soggetto sia alle vibrazioni strutturali del pavimento che alle oscillazioni indotte dal vento. L'installazione di isolatori separati per ciascun asse è costosa, poco efficiente in termini di spazio e introduce percorsi di rigidità contrastanti.

Il JGX-1598D-657B risolve questo problema con una singola elica simmetrica di fune metallica a 8 spire che funziona come unassorbimento degli urti multiasseelemento: i carichi di compressione, taglio e rotolamento sono gestiti contemporaneamente dalla stessa struttura fisica. Nessun ammortizzatore ausiliario. Nessun telaio di montaggio multistadio. Una unità, tre assi, protezione continua.

Come funziona l'isolamento multiasse in una singola elica

Il segreto sta nella geometria elicoidale della fune metallica. Quando una molla elicoidale si comprime, risponde solo al carico assiale. Una barra di torsione risponde solo all'input rotazionale. L'elica di una fune metallica, invece, subisce una modalità di deformazione accoppiata: la compressione induce sia un accorciamento assiale che una leggera torsione dei singoli trefoli della fune; il taglio provoca la flessione dell'ansa dell'elica combinata con lo scorrimento tra i trefoli; i carichi del rotolo si distribuiscono asimmetricamente lungo il segmento dell'anello, impegnando alcuni fili in tensione mentre altri vanno in compressione. Questo comportamento meccanico accoppiato significa che una singola unità JGX-1598D-657B dissipa l'energia dagli input di vibrazione che arrivano da qualsiasi direzione, non con tre meccanismi separati, ma con una risposta strutturale olistica.

Per il progettista, questo semplifica l'architettura del sistema di montaggio. Laddove un approccio tradizionale potrebbe specificare quattro isolatori verticali più due smorzatori laterali più una staffa del braccio di torsione (sette componenti), la stessa apparecchiatura può spesso essere protetta con quattro unità JGX-1598D-657B in una disposizione rettangolare standard, ciascuna assorbendo la propria quota proporzionale di energia di vibrazione lungo tutti e tre gli assi contemporaneamente.

Certificazione per ambienti difficili: cosa significa e come viene verificata

La designazionecertificato per ambienti difficiliè supportato da un regime di test documentato, non da un giudizio soggettivo. Il JGX-1598D-657B è stato sottoposto alle seguenti valutazioni di resistenza ambientale:

Questi test confermano che il JGX-1598D-657B mantiene le prestazioni di smorzamento nominali, l'integrità strutturale e la resistenza alla corrosione dopo un'esposizione prolungata a condizioni che indebolirebbero i supporti in gomma in poche settimane e indebolirebbero l'acciaio al carbonio non rivestito in pochi giorni.

Selezione dei materiali per atmosfere corrosive

Ogni materiale del JGX-1598D-657B è scelto per la compatibilità galvanica in ambienti ricchi di cloruri. La fune metallica AISI 316L contiene il 2–3% di molibdeno, che fornisce una resistenza alla vaiolatura di gran lunga superiore all'acciaio inossidabile standard di grado 304 in presenza di cloruri. I morsetti in alluminio 6061-T6 ricevono uno strato di anodizzazione dura da 25 μm che crea una barriera di ossido di alluminio elettricamente isolante, impedendo l'accoppiamento galvanico tra la fune inossidabile e il corpo in alluminio anche quando l'insieme è continuamente bagnato con nebbia salina. L'elettrolucidatura della fune metallica rimuove i contaminanti ferrosi superficiali introdotti durante la trafilatura e la cordatura del filo, migliorando ulteriormente la stabilità dello strato passivo. Il risultato finale è un isolatore che può essere imbullonato su un pattino per apparecchiature non chiuso su un ponte aperto e funzionare per anni senza degrado dovuto alla corrosione.

Specifiche tecniche complete

Scenari di distribuzione sul campo

• Piattaforme offshore per petrolio e gas: Isola i pattini delle pompe di processo, i gruppi compressori e i gruppi elettrogeni di emergenza su installazioni a ponte aperto dove gli spruzzi continui di acqua salata, l'elevata umidità e il funzionamento senza personale 24 ore su 24, 7 giorni su 7, rendono impraticabile l'accesso per la manutenzione. La struttura equivalente a IP67 impedisce l'ingresso di cloruro nel fascio di trefoli, eliminando la corrosione nascosta che affligge i supporti convenzionali in atmosfere marine.
• Operazioni minerarie nel deserto e nell'aridità: Protegge i motori di azionamento del frantoio, i telai dei vagli vibranti e gli alloggiamenti dei cuscinetti della testata del trasportatore dagli urti combinati e dall'ingresso di polvere finemente abrasiva. La superficie anodizzata resiste all'erosione della sabbia e l'assenza di ingrassatori significa che non c'è lubrificante contaminato da particelle di silice.
• Sale macchine delle navi marittime: Smorza le vibrazioni del motore di propulsione principale e del cambio su navi di trasferimento dell'equipaggio, pilotine e navi mercantili costiere. Il design interamente in metallo soddisfa i requisiti di sicurezza antincendio per i locali macchine in cui i materiali elastomerici combustibili sono limitati e la resistenza alla nebbia salina garantisce la sopravvivenza nell'umidità dell'area della sentina. (Conforme al codice FTP IMO per l'equipaggiamento marittimo.)
• Centrali geotermiche e termiche: Isola gli skid dell'olio lubrificante delle turbine a vapore, le pompe di alimentazione delle caldaie e le pompe di circolazione dell'acqua di raffreddamento laddove le temperature ambiente vicino alle tubazioni calde superano la soglia di degradazione di 80°C degli isolatori in gomma. Il JGX-1598D-657B funziona continuamente a 180°C senza perdita di proprietà meccaniche.
• Impianti di processo industriale pesante: Serve azionamenti di agitatori di reattori chimici, cestelli di centrifughe e telai di mulini a martelli soggetti a fumi chimici aggressivi (HCl, SO₂, ammoniaca) dove l'isolamento metallico è l'unica opzione praticabile per l'affidabilità a lungo termine.
• Installazioni remote di telecomunicazioni e radar: Isola i pattini del generatore di riserva e le apparecchiature riparano le unità HVAC in siti collinari e costieri non presidiati con finestre di accesso per manutenzione limitate, dove i costi logistici di sostituzione dei componenti sminuiscono il prezzo unitario di ciascun supporto.

Metodologia di selezione e dimensionamento

Il corretto dimensionamento del JGX-1598D-657B richiede la conoscenza della massa dell'apparecchiatura supportata, della posizione del baricentro rispetto al piano di montaggio e delle frequenze di eccitazione delle vibrazioni dominanti. Come linea guida generale, la frequenza naturale dell'isolatore sotto il carico statico applicato dovrebbe essere inferiore a 1/√2 (circa 0,707) volte la frequenza di eccitazione più bassa per ottenere un isolamento efficace. Per un generatore diesel da 1.500 giri/min (25 Hz), selezionando una configurazione di montaggio che produce una frequenza naturale di 8–12 Hz posiziona il sistema ben all'interno della regione di isolamento per l'eccitazione primaria evitando la risonanza durante la rampa di avvio. Gli ingegneri applicativi WNRLN forniscono assistenza gratuita per il dimensionamento, compresi calcoli sulla distribuzione del carico e consigli sul layout di montaggio multipunto, per ogni richiesta.

Tracciabilità e documentazione

Ogni JGX-1598D-657B riporta un numero di serie univoco inciso al laser sul corpo del morsetto. Il dossier di qualità digitale, incluso il certificato termico 316L, il certificato della billetta 6061-T6, il registro del lotto di anodizzazione, la curva del test di deflessione del carico e il rapporto di ispezione finale, è archiviato e recuperabile tramite numero di serie. Questo pacchetto di documentazione supporta controlli di conformità normativa, ispezioni assicurative e programmi di ricertificazione delle apparecchiature senza richiedere campionamenti distruttivi o smontaggi sul campo.
