JGX-1598D-657B Isolatore di vibrazioni per funi metalliche ad alto smorzamento interamente in metallo per assorbimento degli urti industriali esente da manutenzione

JGX-1598D-657B Isolatore di vibrazioni per funi metalliche interamente in metallo

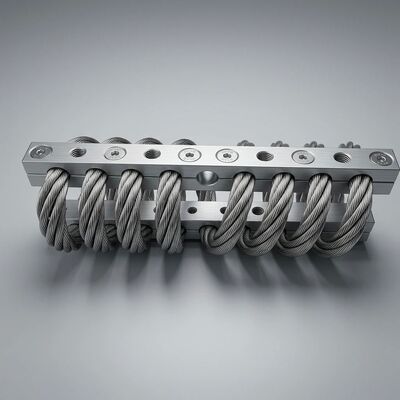

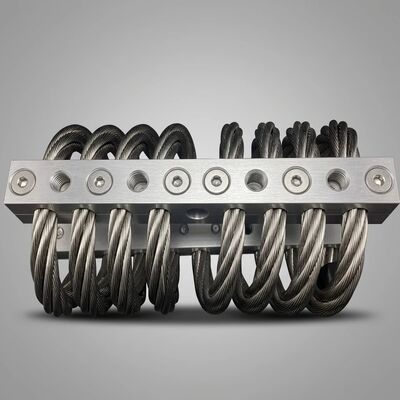

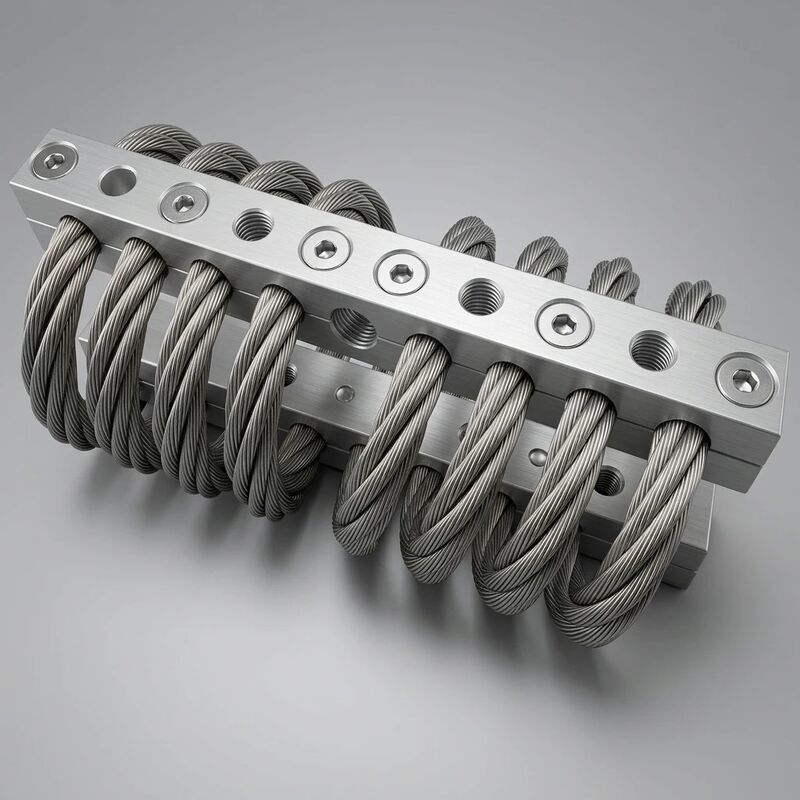

Il JGX-1598D-657B appartiene a una classe di soluzioni di isolamento dalle vibrazioni in cui ogni elemento portante e di dissipazione dell'energia è metallico: zero gomma, zero inserti in elastomero, zero giunti incollati. Il meccanismo di isolamento del nucleo è un'elica di fune metallica in acciaio inossidabile AISI 316L a 8 spire, fissata su entrambe le estremità da blocchi in lega di alluminio 6061-T6 lavorati a CNC con trattamento superficiale anodizzato duro. Questa architettura interamente in metallo è la scelta ingegneristica che la distingue dai tradizionali supporti in gomma e dai gruppi molla-ammortizzatore: non può marcire a secco, non può strisciare sotto compressione prolungata e non può perdere rigidità a causa di attacchi chimici o invecchiamento termico.

Perché la costruzione interamente in metallo è importante per l'affidabilità a lungo termine

In un tipico isolatore elastomerico, l'elemento in gomma è contemporaneamente la molla, l'ammortizzatore e il collegamento strutturale. Quando una qualsiasi di queste funzioni si degrada, a causa del cracking dell'ozono, del rigonfiamento dell'olio o della compressione, l'intero sistema di isolamento non rientra nelle specifiche. Il JGX-1598D-657B disaccoppia fisicamente questi ruoli. L'elica della fune metallica fornisce la forza elastica di ripristino (funzione di molla) attraverso la deformazione geometrica dei singoli trefoli di acciaio che scorrono l'uno contro l'altro sotto carico. L'attrito tra i trefoli è anche il meccanismo primario di dissipazione dell'energia (funzione di smorzamento), che produce un rapporto di smorzamento costante compreso tra 0,15 e 0,25 su tutta la banda di frequenza nominale. I blocchi di bloccaggio in lega di alluminio fungono esclusivamente da interfaccia strutturale per l'attrezzatura e la fondazione, senza alcuna partecipazione al circuito di smorzamento. Poiché tutte e tre le funzioni sono gestite da elementi fisici separati che operano all'interno dei loro involucri di progettazione lineare, le prestazioni rimangono stabili per l'intera durata di servizio prevista di oltre 20 anni.

Funzionamento esente da manutenzione: l'economia dell'ingegneria

Il termineciclo di vita esente da manutenzionenon è un'affermazione di marketing: è una conseguenza diretta della selezione dei materiali e dell'eliminazione delle modalità di guasto. Consideriamo il registro di manutenzione per un tipico supporto antivibrante industriale su 10 anni:

• Supporti in gomma: ispezionare eventuali crepe superficiali ogni 6 mesi; sostituire ad intervalli di 3-5 anni a causa della deformazione strutturale e dell'infragilimento da ossidazione; serrare nuovamente i bulloni di montaggio poiché la gomma striscia e perde il precarico.
• Gruppi molla-ammortizzatore: ingrassare i cuscinetti del perno ogni trimestre; ispezionare mensilmente le guarnizioni idrauliche per verificare eventuali perdite; sostituire il liquido di smorzamento ogni 2-3 anni; verificare la precarica di azoto sulle unità a gas.
• JGX-1598D-657B: Nessuna delle precedenti. Non esistono punti di ingrassaggio. Nessuna guarnizione può perdere. Nessun fluido richiede la sostituzione. I trefoli della fune metallica sono protetti dallo strato passivo elettrolucidato; i morsetti in alluminio anodizzato resistono alla corrosione galvanica anche in atmosfere costiere e offshore. La coppia dei bulloni viene mantenuta perché nessun materiale viscoelastico si insinua tra le superfici di serraggio.

Per un operatore di flotte con 200 supporti isolanti su una linea di produzione, l'eliminazione di questo onere di manutenzione si traduce in risparmi misurabili in termini di ore di manodopera dei tecnici, inventario delle parti di ricambio e tempi di fermo non pianificati. Il vantaggio in termini di costo totale di proprietà (TCO) rispetto alle alternative elastomeriche generalmente ripaga la differenza di prezzo unitario entro i primi 3-4 anni di funzionamento.

Meccanismo ad alto smorzamento: l'attrito tra i trefoli demistificato

Il JGX-1598D-657B raggiunge i suoi obiettiviad alto smorzamentocaratteristica (rapporto di smorzamento ζ = 0,15–0,25) attraverso un fenomeno fisico chiamato smorzamento per attrito di Coulomb tra trefoli di filo adiacenti all'interno di ciascuna corda. Quando l'elica si deforma sotto l'effetto di vibrazioni esterne, i singoli fili all'interno del fascio di trefoli scivolano microscopicamente contro quelli vicini. Questo attrito radente converte l'energia cinetica in calore all'interfaccia trefolo-trefolo, un meccanismo di dissipazione dell'energia puramente meccanico che non richiede fluido viscoso, nessun polimero smorzante a strato vincolato e nessun assorbitore di massa sintonizzata.

Tre parametri di progettazione controllano l'entità dello smorzamento:

1. Diametro del filo (6,0 mm): Una sezione trasversale del filo più grande aumenta la pressione di contatto tra i trefoli per unità di deformazione, aumentando la soglia della forza di attrito di Coulomb prima che inizi lo scorrimento.
2. Conteggio bobine (8 bobine): Un numero maggiore di spire aumenta la lunghezza totale di contatto del trefolo, fornendo una superficie aggregata più ampia per il lavoro di attrito per ciclo.
3. Geometria della disposizione dei trefoli: L'angolo di inclinazione dell'elica e la direzione di avvolgimento determinano la componente di forza normale alle interfacce dei trefoli in ciascuna modalità di deformazione (compressione, taglio, rotolamento).

Il risultato pratico è una curva di rigidezza non lineare: a piccole ampiezze di vibrazione, l'attrito di Coulomb non viene superato e l'isolatore si comporta come una molla elastica con rigidezza relativamente elevata e bassa dissipazione di energia. Quando l'ampiezza aumenta oltre la soglia di scorrimento, lo scorrimento tra i trefoli si attiva progressivamente, la rigidità si attenua e lo smorzamento aumenta, proteggendo naturalmente l'apparecchiatura isolata da eventi di shock di grande spostamento senza alcun sistema di controllo attivo.

Specifiche Tecniche (Complete)

Domini applicativi (industriale e civile)

• Gruppi compressori industriali: Isola i pattini dei compressori a vite alternativi e rotativi nelle raffinerie, negli impianti chimici e negli impianti di trattamento del gas in cui le superfici calde precludono i supporti elastomerici.
• Gruppi elettrogeni diesel e gas: Fornisce l'isolamento a 3 assi per i telai di base dei gruppi elettrogeni nei data center, negli ospedali e nelle torri di telecomunicazioni remote, mantenendo l'allineamento durante i transitori della coppia di avvio.
• Skid per pompe industriali: Assorbe la pulsazione idraulica e le vibrazioni indotte dalla cavitazione nei gruppi di pompe multistadio ad alta pressione per il trattamento delle acque e le stazioni di drenaggio minerarie.
• Attrezzature HVAC e refrigeratori: Isola grandi refrigeratori centrifughi e unità di trattamento dell'aria in edifici commerciali, rispettando le specifiche relative al rumore trasmesso dalla struttura senza cuscinetti resilienti che strisciano nel tempo.
• Supporti per cabina di veicoli fuoristrada: Protegge le cabine dell'operatore su escavatori edili, mietitrici agricole e esboscatrici forestali dall'esposizione alle vibrazioni del corpo intero durante turni prolungati.
• Motore marino e attrezzatura di coperta: Smorza le vibrazioni del motore di propulsione e lo shock delle onde su navi di trasferimento dell'equipaggio, pescherecci e imbarcazioni da lavoro che operano in ambienti con nebbia salina.
• Attrezzature per la trazione ferroviaria: Isola i convertitori di trazione montati sul telaio, i banchi di resistori di frenatura e le unità di potenza ausiliarie su locomotive elettriche e diesel-elettriche.

Linee guida per l'installazione

Il JGX-1598D-657B si monta tramite quattro fori passanti da Ø10,5 mm disposti secondo uno schema rettangolare sui blocchi di bloccaggio superiore e inferiore. Si consigliano bulloni a testa esagonale M10 standard con rondelle piatte e dadi di bloccaggio a coppia prevalente. La geometria simmetrica della bobina consente l'installazione con qualsiasi orientamento e la rigidità progressiva della molla elimina la necessità di ammortizzatori o limitatori di corsa nella direzione di compressione sotto i normali carichi operativi. Per le applicazioni in cui il carico statico si avvicina al limite superiore (500 kg), si consiglia di distribuire il carico su più unità in parallelo per mantenere un margine di isolamento adeguato in caso di picchi dinamici.

Garanzia di qualità e tracciabilità

Ogni unità JGX-1598D-657B è serializzata individualmente con un identificatore inciso al laser sulla faccia del morsetto in alluminio. I test di accettazione in fabbrica comprendono la conformità dimensionale, il controllo della simmetria della bobina, la verifica della curva di carico-deflessione statica (tolleranza ±5%) e l'ispezione della finitura superficiale. I certificati dei materiali per il lotto di fune metallica AISI 316L e il lotto di billette 6061-T6 sono archiviati digitalmente e riconducibili a ciascun numero di serie. WNRLN mantiene processi di produzione certificati ISO 9001:2015 con tracciabilità completa dei lotti dal ricevimento delle materie prime all'imballaggio finale.
