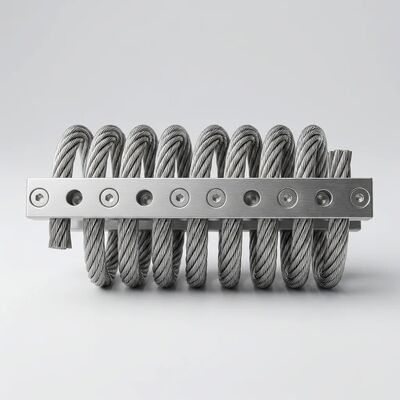

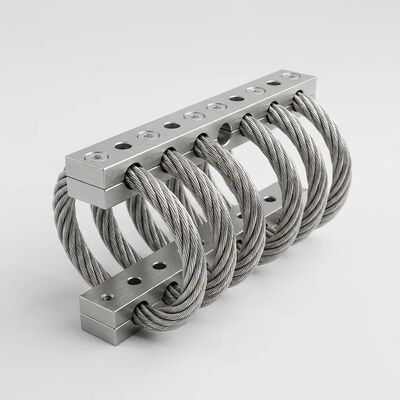

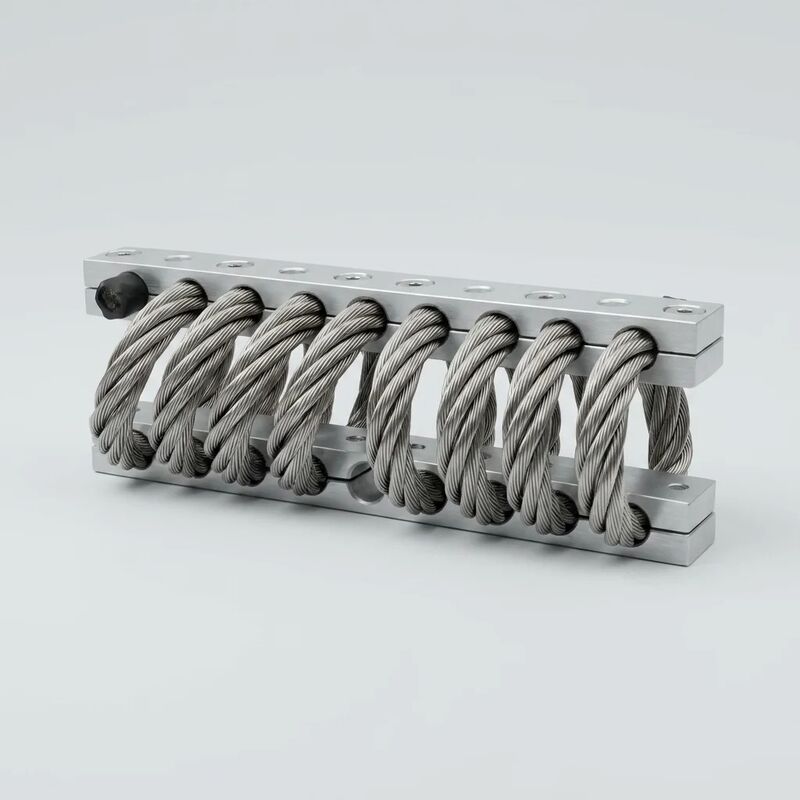

JGX-1278D-370B Isolatore di vibrazione da corda di filo per applicazioni di carico di precisione convenienti

Isolatore di vibrazioni per funi metalliche JGX-1278D-370B: controllo delle vibrazioni industriali completamente tracciabile con documentazione di conformità completa

Quando la documentazione di conformità conta tanto quanto le prestazioni

Per i settori regolati da controlli normativi, requisiti di qualificazione dei fornitori e quadri di audit di terze parti, un isolatore di vibrazioni è più di un componente meccanico: è una parte documentata all'interno di una catena di fornitura di qualità garantita. ILJGX-1278D-370Bè prodotto appositamente per questi ambienti esigenti, conTracciabilità dei materiali al 100%.che va dalla bobina di fune metallica SS304 grezza all'isolatore finito, supportato da un pacchetto di documentazione completo che soddisfa la norma ISO 9001:2015, i requisiti del sistema di gestione della qualità specifici del cliente e i protocolli di ispezione di terze parti.

Quadro di conformità industriale

Ogni JGX-1278D-370B è prodotto nell'ambito di un sistema di gestione della qualità sottoposto a controlloISO9001:2015. Il nostro quadro di conformità va oltre la certificazione di base e include:

• Certificato di conformità (CoC): Emesso per lotto di produzione, facendo riferimento al numero di colata specifico della fune metallica SS304, al lotto di anodizzazione delle barre di alluminio 6061-T6 e all'intervallo di date di produzione. Ogni CoC è archiviato digitalmente e recuperabile tramite il numero di serie del prodotto.
• Conformità RoHS e REACH: La struttura interamente in metallo SS304 + 6061-T6 è intrinsecamente conforme alla Direttiva RoHS UE 2011/65/UE e al Regolamento REACH (CE) 1907/2006. Nessuna sostanza soggetta a restrizioni, nessuna preoccupazione per le SVHC, nessun composto organico soggetto a eliminazione graduale normativa.
• Reporting sui minerali dei conflitti: La documentazione relativa all'approvvigionamento delle materie prime supporta la documentazione CMRT (Conflitto Minerali Reporting Template) ai sensi della Sezione 1502 del Dodd-Frank Act per i clienti che richiedono la due diligence della catena di fornitura.
• Verifica facoltativa di terze parti: Ci coordiniamo con TÜV Rheinland, SGS, Bureau Veritas o con l'agenzia di ispezione da voi designata per l'ispezione pre-imbarco, la verifica dei materiali e il controllo della conformità dimensionale.

Tracciabilità dei materiali end-to-end

Ogni JGX-1278D-370B trasporta unidentificatore seriale inciso al laser e leggibile dall'uomosu entrambe le barre di bloccaggio, collegando permanentemente l'unità fisica al suo record di produzione digitale. Questo record cattura:

• Fune metallica SS304: Rapporto di prova del mulino (MTR) secondo ASTM A313/A313M, incluso numero di calore, composizione chimica (C, Mn, Si, P, S, Cr, Ni), resistenza alla trazione e allungamento. La fune metallica è formata da una struttura ad avvolgimento regolare destro 7×19 con un diametro nominale di 7,8 mm.
• Barre di alluminio 6061-T6: Certificazione del lotto di estrusione con verifica della composizione della lega, parametri del processo di anodizzazione (chimica del bagno, densità di corrente, spessore del rivestimento misurato mediante correnti parassite) e qualità della tenuta secondo ASTM B680.
• Dati sull'esecuzione della produzione: Stazione di avvolgimento, valori di coppia di assemblaggio, parametri del bagno di elettrolucidatura, misurazioni di ispezione finale (geometria del circuito, rugosità superficiale Ra, conformità dimensionale al disegno) e approvazione dell'ispettore.
• Caratterizzazione del carico-deflessione: Risultati dei test di carico statico ai carichi nominali minimo, mediano e massimo, dimostrando che la frequenza naturale dell'isolatore rimane entro la banda specificata di 4–7 Hz e il rapporto di smorzamento dell'attrito di Coulomb rimane compreso tra 0,12–0,22.

Questa profondità di tracciabilità supporta i requisiti di settore regolamentati, tra cui la qualificazione delle apparecchiature ausiliarie per l'energia nucleare, la documentazione di omologazione dei componenti ferroviari e gli schemi di verifica delle apparecchiature offshore.

Prestazioni di carico di precisione convenienti

La conformità normativa e l’efficienza in termini di costi non si escludono a vicenda. Il JGX-1278D-370B consolida tre pilastri di valore in un unico codice:

Gamma di carico di precisione: Ogni supporto supportaCarico statico 5–120 kgcon una frequenza naturale di4–7 Hz. La curva di rigidità progressiva e non lineare (morbida con eccitazione a bassa ampiezza, irrigidente sotto shock ad alta energia) fornisce un efficace isolamento dalle vibrazioni da circa 10 Hz a 2000 Hz. L'amplificazione della risonanza è limitata ainferiore a 2,5 volte l'ampiezza di ingresso, proteggendo i carichi utili sensibili durante l'avvio delle apparecchiature e i transitori di arresto quando l'eccitazione attraversa la frequenza naturale.

Durabilità interamente in metallo: Funzionamento continuo daDa -70°C a +300°C, l'isolatore resiste alla nebbia salina (>500 ore secondo ASTM B117), all'immersione totale nel carburante diesel e nell'olio idraulico (72 ore, senza modifiche delle proprietà) e all'esposizione ai raggi UV (arco di xeno di 1.000 ore, degradazione zero, nessun contenuto organico da ossidare). Queste caratteristiche lo rendono adatto per operazioni minerarie nell'Artico, installazioni solari nel deserto, ambienti marini tropicali e siti di telecomunicazioni ad alta quota.

Integrazione standardizzata: I fori passanti da Ø10,5 mm accettano dispositivi di fissaggio M10 grado 8.8 (coppia di installazione 28–32 N·m). La geometria simmetrica della barra consente il montaggio verticale, orizzontale o inclinato a 45° senza variazione delle prestazioni. Nessuna attrezzatura specializzata, nessuna regolazione sul campo, nessuna necessità di serraggio periodico.

Pacchetto di documentazione di conformità

Applicazioni industriali regolamentate

Sistemi ausiliari di turbine per la generazione di energia • Equipaggiamenti di bilanciamento degli impianti nucleari • Elettronica del materiale rotabile ferroviario (ambienti EN 61373) • Pannelli critici per la sicurezza delle piattaforme offshore • Telai isolatori per la produzione farmaceutica • Controllo delle vibrazioni dei trasportatori per la lavorazione degli alimenti • Attrezzature di supporto per la fabbricazione di semiconduttori • Armadi di controllo delle sottostazioni ad alta tensione • Isolamento delle pompe degli impianti di desalinizzazione • Strutture per terminali GNL

Per i progetti che richiedono pacchetti completi di documentazione di conformità prima della spedizione, inclusi dossier di qualificazione dei fornitori preassemblati, contatta il nostro team di garanzia della qualità. Supportiamo regolarmente l'onboarding dei clienti con documentazione personalizzata allineata alle vostre specifiche di approvvigionamento, con tempi di consegna tipici di 48 ore per i pacchetti standard.
