JGX-1278D-370B Isolatore di vibrazione a corda di filo sostitutivo per sistemi industriali di accoppiamento di carico statico di precisione

Isolatore di vibrazioni per funi metalliche JGX-1278D-370B: supporto antivibrante di ricambio economico con regolazione di precisione del carico

Panoramica sugli isolatori per funi metalliche

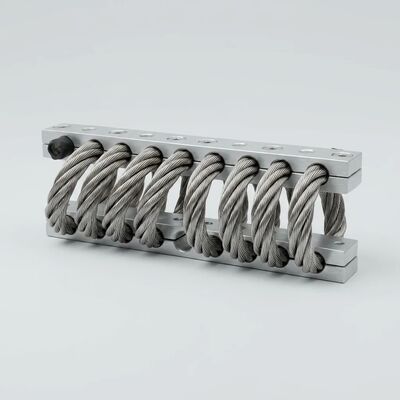

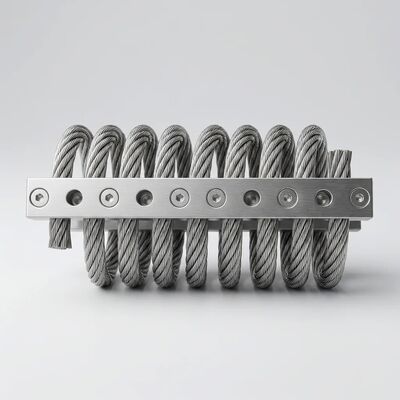

ILJGX-1278D-370Bè un isolatore di vibrazioni con fune metallica avvolta elicoidalmente progettato come asostituzione direttaper supporti isolanti OEM e aftermarket su piattaforme di apparecchiature industriali. Dotato di un nucleo di fune metallica SS304 a 8 anelli (diametro 7,8 mm, struttura a trefoli 7×19) serrato tra barre di montaggio in lega di alluminio 6061-T6 con finitura anodizzata dura trasparente, questo isolatore interamente in metallo offreCapacità di carico statico da 5 a 120 kg per supportosenza gomma, senza fluidi e senza manutenzione programmata, mai.

Strategia di sostituzione drop-in economicamente vantaggiosa

I responsabili degli approvvigionamenti e gli ingegneri della manutenzione devono affrontare una sfida persistente: gli isolatori antivibranti con marchio OEM offrono prezzi premium con tempi di consegna prolungati, ma l'ingombro di montaggio è standardizzato. Il JGX-1278D-370B risolve questo problema direttamente conGeometria di montaggio a foro passante standardizzata Ø10,5 mmche si allinea con i modelli di parentesi comuni del settore. L'installazione richiede solo dispositivi di fissaggio M10 standard (grado 8.8, serrati a 28–32 N·m con rondelle piatte) e nessuna perforazione, fabbricazione di adattatori o modifica dell'attrezzatura. Rispetto agli isolatori OEM di capacità equivalente, JGX-1278D-370B in genere raggiungeRisparmio sui costi per unità del 15–30%.pur mantenendo prestazioni di isolamento dalle vibrazioni complete sulla larghezza di banda di eccitazione di 10–2000 Hz. Per gli operatori che gestiscono flotte miste di apparecchiature di più produttori, questo singolo codice articolo consolida l'inventario e riduce la complessità degli SKU.

Corrispondenza precisa del carico statico

I supporti antivibranti generici sono venduti in base alla gamma di peso approssimativa, ma le apparecchiature reali hanno una distribuzione di massa e un baricentro specifici che richiedono una messa a punto precisa dell'isolatore. Ogni lotto di produzione JGX-1278D-370B è sottoposto aCaratterizzazione del carico statico-deformazione campionataa tre punti di carico entro la portata nominale di 5-120 kg: carico minimo (5 kg), carico medio (60 kg) e carico massimo (120 kg). La curva carico-deflessione risultante verifica che l'isolatoreprofilo di rigidezza progressivo non linearemantiene la frequenza naturale all'interno4–7 Hzattraverso l'intero intervallo di carico utile, con lo smorzamento dell'attrito di Coulomb che contribuisce aRapporto di smorzamento 0,12–0,22. Ciò limita il fattore di amplificazione della risonanza (Q) ainferiore a 2,5—prevenendo efficacemente l'ingrandimento distruttivo che si verifica quando la frequenza di eccitazione coincide con la frequenza naturale del sistema montato. Per le installazioni critiche, offriamo test individuali al 100% con rapporti serializzati sulla deflessione del carico.

Standard di produzione industriale premium

Il JGX-1278D-370B riflette la qualità della produzione di precisione visibile in ogni dettaglio:

• Finitura in fune metallica: La fune metallica SS304 da 7,8 mm (avvolgimento regolare destro, costruzione 7×19 secondo ASTM A313) riceve elettrolucidatura post-formatura con una rugosità superficiale di Ra ≤ 0,35 μm. Ciò elimina le microfessure superficiali dal processo di avvolgimento, migliora la resistenza alla corrosione e garantisce caratteristiche di attrito interfilare uniformi per prestazioni di smorzamento costanti attraverso milioni di cicli di carico.
• Estetica della barra di bloccaggio: Le barre in lega di alluminio 6061-T6 sono lavorate a CNC con bordi smussati e ricevono un rivestimento anodizzato duro trasparente che fornisce una superficie durevole e resistente alle impronte digitali. Lo strato di anodizzazione isola elettricamente anche l'alluminio dalla fune di acciaio inossidabile, prevenendo la corrosione galvanica in ambienti umidi o carichi di sale.
• Identificazione permanente: Ogni barra di bloccaggio porta aDesignazione del modello e codice lotto incisi al laser. Nessuna etichetta adesiva, nessun timbro a inchiostro che sbiadisce e nessuna etichetta separata che si stacca durante la spedizione o l'installazione. La profondità dell'incisione garantisce la leggibilità dopo anni di servizio in ambienti industriali difficili.

Specifiche tecniche

Domande frequenti

D: Il JGX-1278D-370B può sostituire direttamente i miei supporti antivibranti esistenti?
R: Se i tuoi attuali supporti utilizzano un'interfaccia di montaggio a foro passante con centri dei fori compatibili con il nostro modello Ø10,5 mm e dispositivi di fissaggio M10, JGX-1278D-370B si installa senza modifiche alla staffa. Contattaci indicando il marchio e il numero di parte dell'isolatore esistente per una valutazione della compatibilità di montaggio.

D: Come seleziono il numero corretto di supporti per la mia attrezzatura?
R: Dividi la massa totale della tua attrezzatura per il numero di punti di montaggio. Ciascun JGX-1278D-370B dovrebbe trasportare 5–120 kg. Per un isolamento ottimale, puntare a un peso medio di 40–80 kg per montatura. I nostri ingegneri applicativi possono esaminare le specifiche della vostra attrezzatura e consigliare la configurazione ideale.

D: Le prestazioni dell'isolatore cambiano nel tempo?
R: No. La struttura interamente in metallo elimina i meccanismi di invecchiamento che degradano la gomma e i supporti elastomerici. La caratteristica di smorzamento dell'attrito di Coulomb si stabilizza dopo un periodo iniziale di assestamento di circa 1000 cicli di carico e rimane costante per tutta la vita utile dell'apparecchiatura.

Applicazioni industriali tipiche

Piattaforme di montaggio per gruppi elettrogeni diesel • Telai per refrigeratori industriali e compressori HVAC • Involucri per apparecchiature di comunicazione e segnalamento ferroviario • Cabine operatore per macchinari da miniera e cava • Pannelli per apparecchiature ausiliarie marine • Componenti elettronici per rifugi per telecomunicazioni mobili • Isolamento dalle vibrazioni di macchinari per l'imballaggio • Telai di base per pompe e motori • Montaggio di ventilatori e soffianti industriali • Tavoli da laboratorio di prova e misurazione

Richiedi un controllo gratuito della compatibilità del modello di montaggio, fai un riferimento incrociato ai codici articolo degli attuali isolatori e ricevi un preventivo competitivo alternativo all'OEM. Il nostro team di ingegneri fornisce gratuitamente dati sulla deflessione del carico, modelli CAD 3D e consigli di installazione specifici per l'applicazione.
