JGX-1276D-278B Isolatore di vibrazione a corda di filo di lunga durata senza manutenzione per il controllo degli urti in tutte le direzioni

Isolatore di vibrazioni per funi metalliche JGX-1276D-278B: protezione dagli urti senza manutenzione per apparecchiature critiche

Perché scegliere la tecnologia di isolamento interamente in metallo?

I supporti antivibranti convenzionali in gomma ed elastomero hanno un punto debole fondamentale: invecchiano. Nel corso di mesi e anni, l'esposizione al calore, all'ozono, alla luce UV, agli oli e ai cicli di carico ripetuti li causa l'indurimento, la rottura, lo scorrimento o la deformazione permanente. ILJGX-1276D-278Belimina tutte queste modalità di guasto attraverso il suoCostruzione in metallo al 100%., consegnandocontrollo delle vibrazioni di lunga durata e senza manutenzioneattraverso decenni di funzionamento continuo. Nessun intervallo di sostituzione programmato. Nessuna deriva prestazionale. Nessun degrado nascosto.

Architettura esente da manutenzione

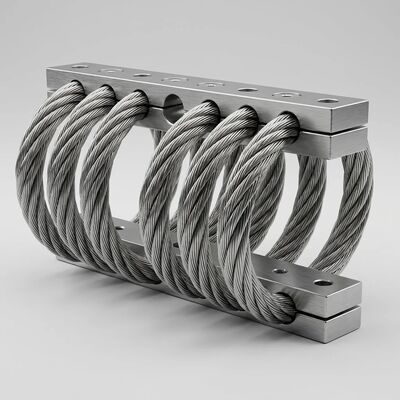

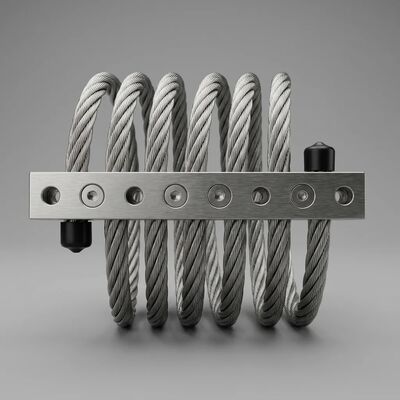

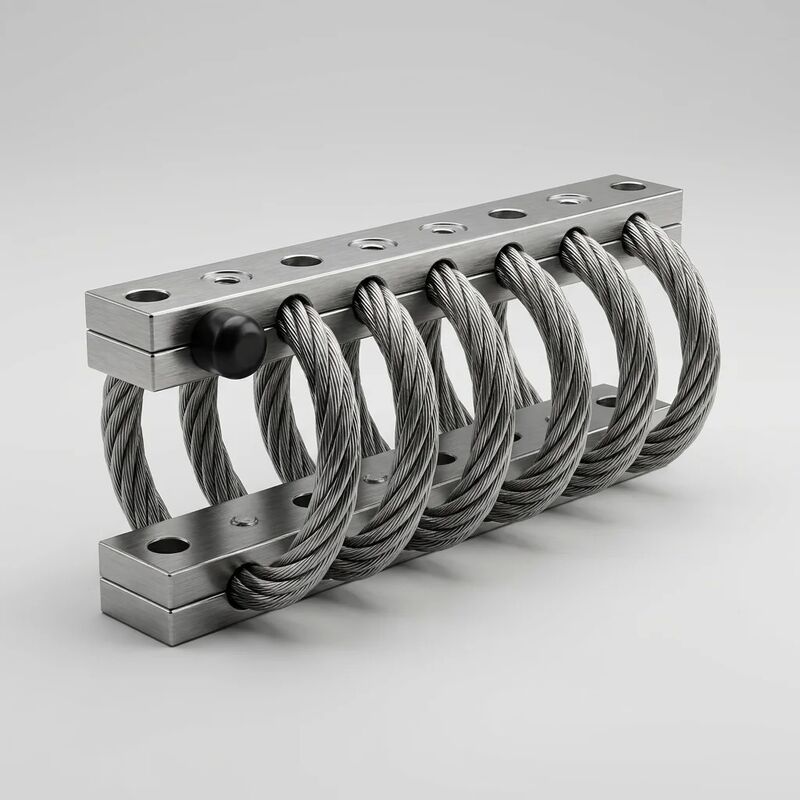

Al centro del JGX-1276D-278B c'è un'elica a 8 loop formata daFune metallica in acciaio inossidabile SS304 con trefoli 7×19 di diametro 6,4 mm. Questa architettura multi-strand è la chiave del suo meccanismo di smorzamento autosufficiente. Quando l'energia della vibrazione entra nel supporto, i singoli fili all'interno di ciascun filo subiscono un movimento di scorrimento su microscala contro i fili adiacenti. QuestoSmorzamento dell'attrito di Coulombconverte l'energia meccanica direttamente in calore, senza fluidi, senza superfici soggette a usura che richiedono rifornimento e senza componenti ausiliari che potrebbero guastarsi. L'intero sistema di smorzamento lo èinerentealla fune metallica stessa.

Prestazioni di assorbimento degli urti in tutte le direzioni

La geometria elicoidale della fune metallica consente al JGX-1276D-278B di assorbire e dissipare l'energia degli urti proveniente daqualsiasi direzione. Indipendentemente dal fatto che la tua attrezzatura subisca transitori indotti da cadute verticali, impatti laterali da manovre di veicoli o oscillazioni torsionali da macchinari rotanti, l'isolatore risponde con una caratteristica di deflessione della forza progressiva e senza toccare il fondo. Sotto aCarico statico da 2 a 55 kg per supporto, la frequenza naturale si stabilizza tra5–8 Hz, con attrito a secco che fornisce un rapporto di smorzamento di0,10–0,20che limita l'amplificazione della risonanza ainferiore a 3,0 volte l'ampiezza di ingresso—prevenendo efficacemente l'ingrandimento distruttivo che si verifica con sistemi a molla non smorzati o leggermente smorzati.

Costruzioni pesanti per ambienti esigenti

Ogni componente del JGX-1276D-278B è selezionato e trattato per una durata estrema:

• Fune metallica: Acciaio inossidabile SS304, 7×19 diritto regolare, elettrolucidato postforming a Ra ≤ 0,4 μm. Questa finitura superficiale riduce al minimo i siti di inizio della corrosione e garantisce caratteristiche di attrito tra i trefoli costanti per tutta la durata di servizio.
• Barre di bloccaggio: lega di alluminio 6061-T6, anodizzata dura equivalente a MIL-A-8625 Tipo III, che fornisce uno strato superficiale durevole, elettricamente non conduttivo che previene la corrosione galvanica tra la barra di alluminio e la fune di acciaio inossidabile in atmosfere umide o cariche di sale.
• Interfaccia di montaggio: I fori passanti da Ø8,5 mm con alesatura di precisione su entrambe le barre accettano dispositivi di fissaggio M8 standard. Il design simmetrico della barra consente l'installazione con qualsiasi orientamento (orizzontale, verticale o angolato) senza compromettere le prestazioni di isolamento.

Dati sulla resilienza ambientale

Linee guida per l'installazione e l'integrazione

Orientamento di montaggio: Il JGX-1276D-278B funziona allo stesso modo in configurazioni di compressione, taglio o inclinate a 45°. Per i carichi utili principalmente soggetti ad eccitazione verticale, il montaggio verticale (modalità di compressione) ottimizza la capacità di carico. Per le applicazioni con disturbi laterali significativi, una disposizione inclinata a 45° fornisce una rigidità bilanciata su tutti gli assi.

Coppia di bulloni: Elementi di fissaggio M8 Grado 8.8 serrati a 20–25 N·m. Utilizzare rondelle piatte su entrambi i lati della barra di montaggio per distribuire uniformemente la forza di serraggio. Applicare frenafiletti di media resistenza per installazioni soggette a vibrazioni prolungate.

Configurazione a montaggio multiplo: Per i rack e gli armadietti delle apparecchiature, si consiglia uno schema di montaggio simmetrico a 4 o 6 punti. Per ottenere prestazioni di isolamento ottimali, la massa totale dell'apparecchiatura divisa per il numero di supporti deve essere compresa tra 2 e 55 kg per isolatore.

Settori applicativi consigliati

Attrezzature per pensiline per comunicazioni mobili • Armadi di controllo per piattaforme offshore • Stazioni operatore per macchinari industriali pesanti • Gruppi di generatori e turbine • Elettronica per locomotive ferroviarie • Sistemi di monitoraggio per camion da trasporto minerario • Shelter per relè di trasmissione e telecomunicazioni • Carichi utili di veicoli di ricerca e salvataggio • Centrali elettriche portatili per ospedali da campo • Strumentazione per indagini geofisiche • Attrezzature ausiliarie per sale macchine marine • Azionamenti per nastri trasportatori per magazzini frigoriferi

Offriamo supporto tecnico applicativo gratuito, inclusa la caratterizzazione della deflessione del carico per il vostro carico utile specifico, rapporti sui test della tavola vibrante multiasse e modifiche personalizzate della barra di montaggio. Contatta il nostro team tecnico-commerciale per discutere le tue esigenze di isolamento e richiedere un campione per la valutazione.
