JGX-1276D-278B Isolatore di vibrazione da corda di filo per ambienti estremi con ampio raggio di frequenza di carico

JGX-1276D-278B Isolatore di vibrazione per filo di filo ¢ Isolamento a più assi con risposta a frequenza a banda larga

Visualizzazione del prodotto

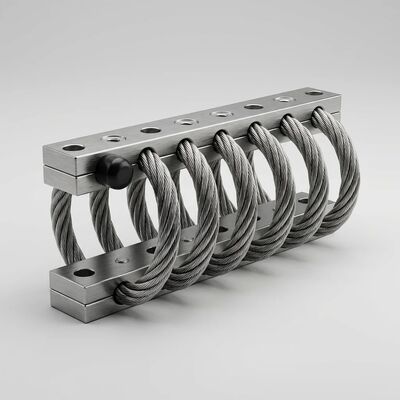

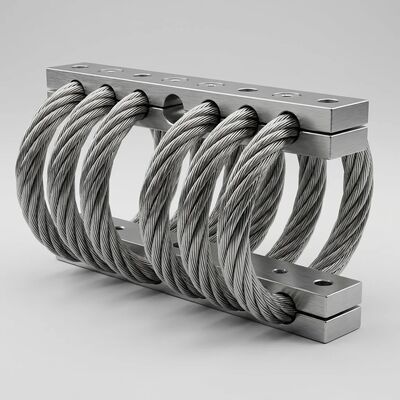

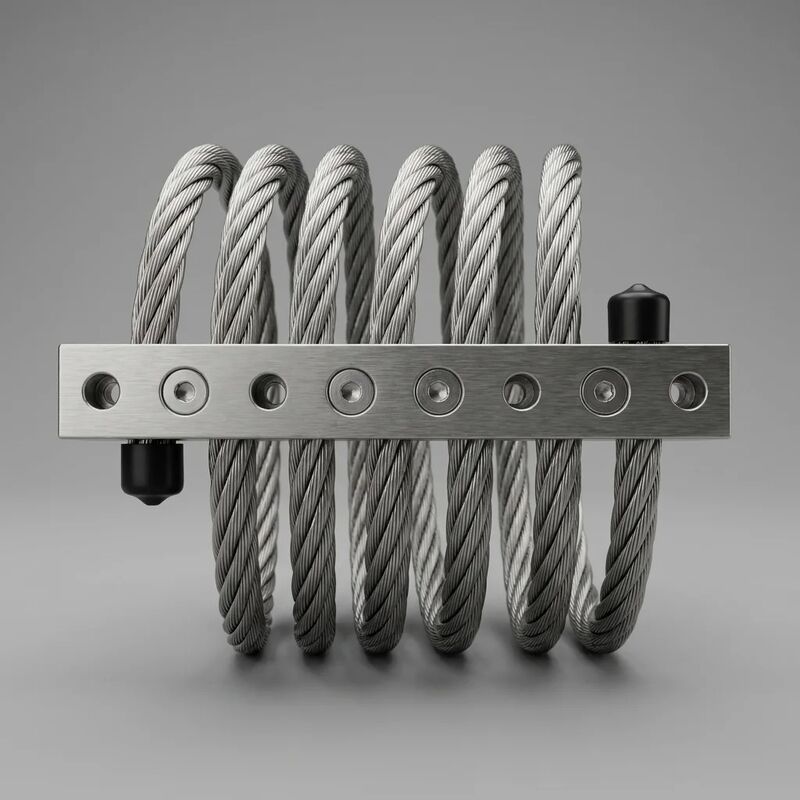

IlJGX-1276D-278Bè un isolante per vibrazioni di corda in acciaio inossidabile a spirale costruito appositamente perisolamento dinamico in tutte le direzioniattraverso unlarghezza di carico e spettro di frequenzeIl suo nucleo di filo SS304 a otto cicli è fissato simmetricamente tra barre di montaggio in lega di alluminio lavorate con precisione, creando un robusto elemento di isolamento intermetallico che funziona in modo affidabile da-70°C a +300°Csenza componenti elastomerici che si degradano nel tempo.

Principio di isolamento in tutte le direzioni

A differenza delle montature monoasse a molla o in gomma, la JGX-1276D-278B utilizza una geometria a spirale di fune di filo che simultaneamente ammortizza le vibrazioni intutti i sei gradi di libertà: tre assi di traslazione (tensione/compressione, taglio laterale in entrambe le direzioni) e tre assi di rotazione (roll, pitch e yaw).Questo è ottenuto attraverso il meccanismo di attrito di Coulomb tra singoli fili di filo all'interno di ogni anello di cordaMentre l'isolatore si deforma sotto carico dinamico, i fili in acciaio inossidabile scivolano l'uno contro l'altro.conversione dell'energia di vibrazione cinetica in dissipazione termica a basso grado mediante smorzamento a secco da attrito.

Ampia copertura di carico e frequenza

Ogni unità JGX-1276D-278B supporta ungamma di carico statico di 2 ‰ 55 kg, con una frequenza naturale centrata intorno5 ̊8 HzLa curva di rigidità progressiva e non lineare dell'isolatore fornisce una morbida conformità sotto eccitazione a bassa ampiezza e ad alta frequenza, rigidandosi progressivamente sotto impulsi di shock ad alta energia.Il rapporto di ammortizzazione tipico varia da0.10 a 0.20, con un fattore di amplificazione di risonanza inferiore3.0alla frequenza critica, con prestazioni significativamente superiori a quelle dei supporti in gomma equivalenti; la trasmissibilità delle vibrazioni nello spettro 10 ∼ 2000 Hz rimane costantemente bassa;rendendo questo isolatore adatto a carichi elettronici sensibili e strumentazione di precisione.

Materiale e costruzione

Il filo di filo SS304 di diametro 6,4 mm subisce un post-formaggio elettrolizzante per eliminare le micro crepe superficiali, migliorare la resistenza alla corrosione,e mantenere un attrito costante tra i fili per milioni di cicli di caricoLe barre di fissaggio in lega di alluminio sono dotate di superfici anodizzate con fori perfettamente perforati che accettano bulloni di montaggio M8.Trattamento termico di sollievo da stress viene applicato dopo la bobinazione per stabilizzare la geometria della elica e prevenire il sollevamento a lungo termine.

Capacità di affrontare ambienti estremi

La costruzione interamente in metallo elimina le modalità di guasto inerenti agli isolanti elastomerici: nessuna indurimento della gomma a temperature sotto zero,Nessun ammorbidimento o strisciamento sotto esposizione prolungata ad alte temperatureL'isolatore è resistente alle radiazioni ultraviolette e all'ozono.prova con spruzzo di sale superiore a 500 ore(equivalente ASTM B117) senza degradazione misurabile, che lo rende adatto per installazioni offshore, operazioni nel deserto e distribuzioni artiche.fluidi idraulici, e l'esposizione al gasolio senza perdita di prestazioni.

Specifiche tecniche

Applicazioni tipiche

Off-road vehicle electronics enclosures • Shipboard navigation and communication consoles • Industrial generator set mounting platforms • HVAC compressor and chiller isolation • Railway signaling and track-side equipment • Seismic monitoring instrumentation • Aerospace ground support trailers • Mining and construction machinery operator cabins • Mobile CT and medical imaging systems

Contattate il nostro team di ingegneri per la regolazione personalizzata della deformazione del carico, i rapporti di test multi-asse e i prezzi OEM in volume.Forniamo un supporto completo per l'analisi delle vibrazioni, inclusi i dati della curva di trasmissibilità e i risultati della simulazione degli elementi finiti su richiesta..
