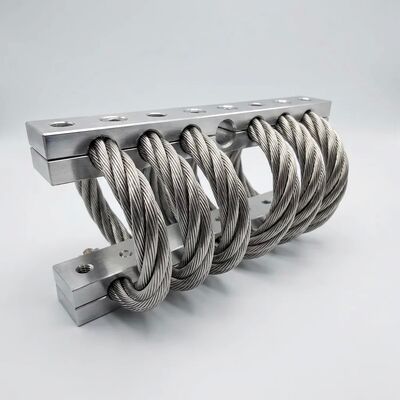

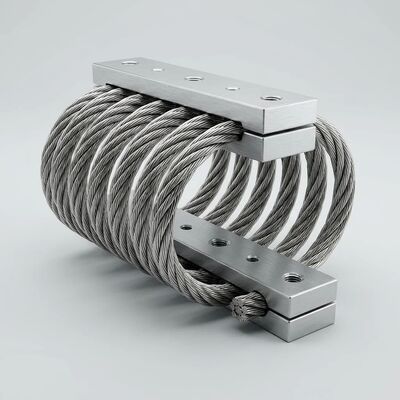

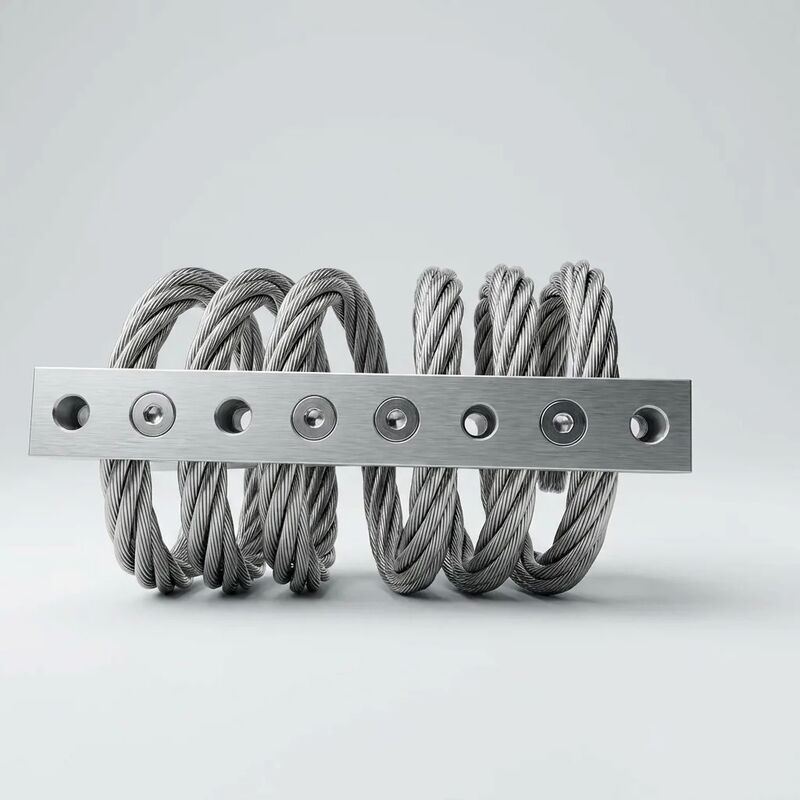

Sostituzione immediata dell'isolatore di vibrazioni per fune metallica JGX-0956D-110A per prestazioni lineari prevedibili

JGX-0956D-110A Isolatore di vibrazione a filo di ricambio senza soluzione di continuità con prestazioni lineari prevedibili

IlJGX-0956D-110ARisolve una sfida industriale persistente: migliorare le prestazioni dell'isolamento dalle vibrazioni senza modificare le strutture delle attrezzature esistenti, i telai di montaggio o i punti di ancoraggio delle fondamenta.modelli di bulloni standard ISO e DIN, cade direttamente nell'impronta dei supporti elastomerici più comunemente utilizzati, isolanti a molla e supporti tradizionali a fune.L'architettura in acciaio inossidabile interamente in metallo offre quindi decenni di servizio senza manutenzione concaratteristiche di deformazione del carico prevedibili e quasi lineariconvalidato con una deviazione ≤ ± 5% nell'intervallo nominale di 1·800 kg.

Cosa rende un vero sostituto

Molti isolatori rivendicano la compatibilità di retrofit.

• Corrispondenza tra il modello del bullone e quello del fulmine- fabbricati secondo le reti di montaggio industriali standard (ISO 299, DIN 281 e modelli OEM comuni);dimensioni personalizzate del cerchio di bulloni e delle fessure disponibili per ordini in volume senza spese di utensili per quantità superiori a 100 unità
• Parità o riduzione dell'importo- la geometria a spirale compatta occupa un volume inferiore del 20~40% rispetto a un isolante di molla convenzionale di tipo alloggiamento di carico equivalente, risolvendo i problemi di spazio libero nelle stanze strette dell'attrezzatura
• Preservazione dell'altezza- l'altezza installata a carico nominale è controllata con una precisione di ±1 mm rispetto alla specifica di riferimento, vale a dire tubature, condotti, alberi motrici collegati,e i telai non richiedono alcun riallineamento dopo lo scambio
• Riutilizzo dei bulloni di ancoraggio- il diametro del foro della piastra di base e la distanza centrale corrispondono all'installazione esistente; in genere gli stessi bulloni di ancoraggio possono essere ricorrenti secondo le specifiche,evitare i costi e i rischi della perforazione del calcestruzzo nelle strutture operative

Il caso economico per la ristrutturazione a scarico

La scelta di un isolante di sostituzione drop-in rispetto a un progetto di reingegneria cambia decisamente l'equazione dei costi.

• Nessuna modifica strutturale- eliminando la fabbricazione, la saldatura e la verniciatura dell'acciaio si risparmiano 2000-8000 dollari per installazione solo in manodopera e materiali
• Minimizzare i tempi di inattività- la sostituzione di 8 supporti può essere completata in un solo turno (4-6 ore, compresa la verifica della coppia) rispetto a 2-5 giorni per una riprogettazione completa del sistema di montaggio
• Nessuna approvazione di modifica tecnica- perché l'interfaccia di montaggio è invariata,molte strutture possono elaborare il JGX-0956D-110A come sostituzione di manutenzione simile, piuttosto che innescare un ordine completo di modifica di ingegneria (ECO) con revisione del progetto associata, costi di valutazione della sicurezza e documentazione
• Aumento immediato delle prestazioni— switching from aged elastomeric mounts (which typically lose 30–50% of their isolation efficiency within 5 years due to compression set and environmental hardening) to all-metal wire rope isolators restores design-basis vibration attenuation from the first hour of operation

Prestazioni lineari prevedibili su tutta la gamma di carico

Il± 5% di deviazione di linearitàIl criterio di accettazione della produzione di JGX-0956D-110A non è un massimo teorico è un criterio di accettazione della produzione verificato su ogni lotto.Questo livello di linearità offre vantaggi di ingegneria pratici che i supporti elastomerici non lineari non possono eguagliare:

• Previsione della trasmissibilità senza congetture- un isolatore lineare segue esattamente la classica curva di trasmissibilità a DOF singolo;l'efficienza di isolamento a qualsiasi rapporto di frequenza può essere calcolata con un calcolatore di tasca piuttosto che richiedere un FEA non lineare iterativo
• Isolamento stabile quando il peso del carico utile cambia- apparecchiature che funzionano con massa variabile (serbatoi di riempimento/vuotamento, trasportatori di movimentazione dei materiali con carico variabile,La rigidità rimane proporzionale alla deflessione su tutta la gamma.
• Nessun ammorbidimento della rigidità dipendente dall'ampiezzaGli elastomeri presentano l'effetto Payne: la rigidità dinamica diminuisce con l'aumentare dell'ampiezza della deformazione, il che significa che l'isolatore si comporta in modo diverso durante il normale funzionamento rispetto a durante un evento di shock.La bobina di acciaio elicoidale JGX-0956D-110A non mostra alcuna dipendenza di ampiezza misurabile fino allo stop di sovraccarico
• Set abbinati senza scintillio in una sospensione a 4, 6 o 8 punti, la rigidità lineare e ripetibile di ciascuna unità JGX-0956D-110A garantisce una ripartizione del carico naturalmente equilibrata;non è richiesta alcuna regolazione iterativa dell'altezza o sorteggio della velocità di molla durante l'installazione

Specifiche tecniche

Industria e attrezzature in cui la sostituzione a scarico offre il massimo valore

• Servizi di climatizzazione e climatizzazione degli edifici- supporti per i compressori di refrigerazione, isolatori dei ventilatori delle torri di raffreddamento, sostituzione delle molle dell'unità di trattamento dell'aria; in genere 20-50 supporti per edificio,rendendo sostanziale il risparmio cumulativo di tempi di inattività derivante dalla sostituzione del bullone
• Trattamento delle acque e delle acque reflue- basi di pompe centrifughe, schizzi di soffiatori di aerazione, isolatori di centrifughe per decanter;La costruzione in acciaio inossidabile resiste all'umidità continua e all'esposizione chimica senza l'accelerazione della ruggine che prende i regolatori di molla convenzionali
• Sistemi industriali di ventilazione e di raccolta della polvere- sostituzione diretta dei supporti di molla di molla di ventole a corrente indotta e a corrente forzata; la rigidità lineare prevedibile elimina il ciclo di ri-adeguamento stagionale causato dalla deriva termica degli elastomeri
• Attrezzature ausiliarie per la generazione di energia scariche di olio lubrificante, impianti di pompe di trasmissione del carburante, armadi per apparecchiature di eccitazione sui ponti delle turbine; la compatibilità con le scariche evita permessi di lavorazione a caldo e procedure di saldatura in aree classificate
• Attrezzature ferroviarie e materiale rotabile- isolatori per il segnalatore, supporti per compressori sotto il telaio, sospensione del modulo HVAC;L'intercambiabilità del modello di bulloni con i supporti esistenti semplifica i programmi di aggiornamento di tutta la flotta distribuiti su centinaia di veicoli o luoghi di strada
• Macchine ausiliarie marine- supporti per generatori di emergenza, isolamento delle pompe antincendio, controllo delle vibrazioni dei desalinizzatori;316 La costruzione SS e i modelli di bulloni a caduta eliminano la necessità di modifiche strutturali al dry-dock durante la ristrutturazione

Mandateci la marca e il modello dei vostri supporti esistenti o uno schizzo dimensionale del vostro modello di bullone.Verificheremo la compatibilità JGX-0956D-110A entro un giorno lavorativo e fornire una specifica di retrofit, prezzi e tempi di consegna. Prezzi di volume disponibili per programmi di aggiornamento su tutta la flotta e su più siti.
